天玑100系列

H.264/H.265 编解码一体机

型号:NDX-H100-EDC

天玑100系列4K60 H.264/H.265编解码一体机支持光、网热备,支持一路千兆电口和一路千兆光口。通过标准1G铜缆或光纤网络交换机提供高质量和低延迟的音视频信号扩展,网线传输距离长达100米。灵活的收发器设计,便于现场安装。系统基于Linux进行软件开发,提供灵活的控制方式。是利用音视频处理、网络、可视化、集中控制和全网络分布式等技术打造的数字音视频处理管理解决方案。


功能特性

符合HDMI 2.0b和HDCP2.2规范

视频分辨率可达4K@60 4:4:4,支持18Gbps视频带宽

音频支持LPCM 2.0CH 48kHz

编解码器一体化设计,支持光、网热备

编码器支持HDMI本地环路输出

支持开窗漫游功能:单屏可处理16路信号,实现任意开窗、漫游、叠加、拼接

支持KVM远程坐席管理(一对一&一对多),支持一人多机、一机多屏功能

通用H.264/265协议,支持全品牌IPC接入,与安防产品无缝对接

支持高分底图,支持视频底图、图片底图,并支持多屏拼接显示

支持滚动字幕、字符叠加、OLED条屏功能

支持点对点信号延长、搭配千兆交换机可以实现信号分配、组播、IP矩阵和拼接功能

融合中控功能,通过APP可以在移动设备进行触摸操作

支持用户权限分级管理,做到账号随人

支持KVM/APP以及中控灵活控制

支持POE功能


技术规格

参数规格

HDMI兼容

HDMI 2.0b

HDCP兼容

HDCP 2.2

编解码

H.264/H.265

视频带宽

18Gbps

网络接口

1000M Base-T(支持POE)

视频分辨率

1024x768~3840x2160@60Hz

注意:解码器支持自定义分辨率输出。

颜色空间

RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2,YCbCr 4:2:0

颜色深度

8/10/12bit

编码采样率

48KHz

HDMI音频格式

LPCM 2.0CH, 16bit, 48k

模拟音频格式

左右立体声模拟音频

静电保护

人体模型:±8kV (空气放电) , ±4kV (接触放电)

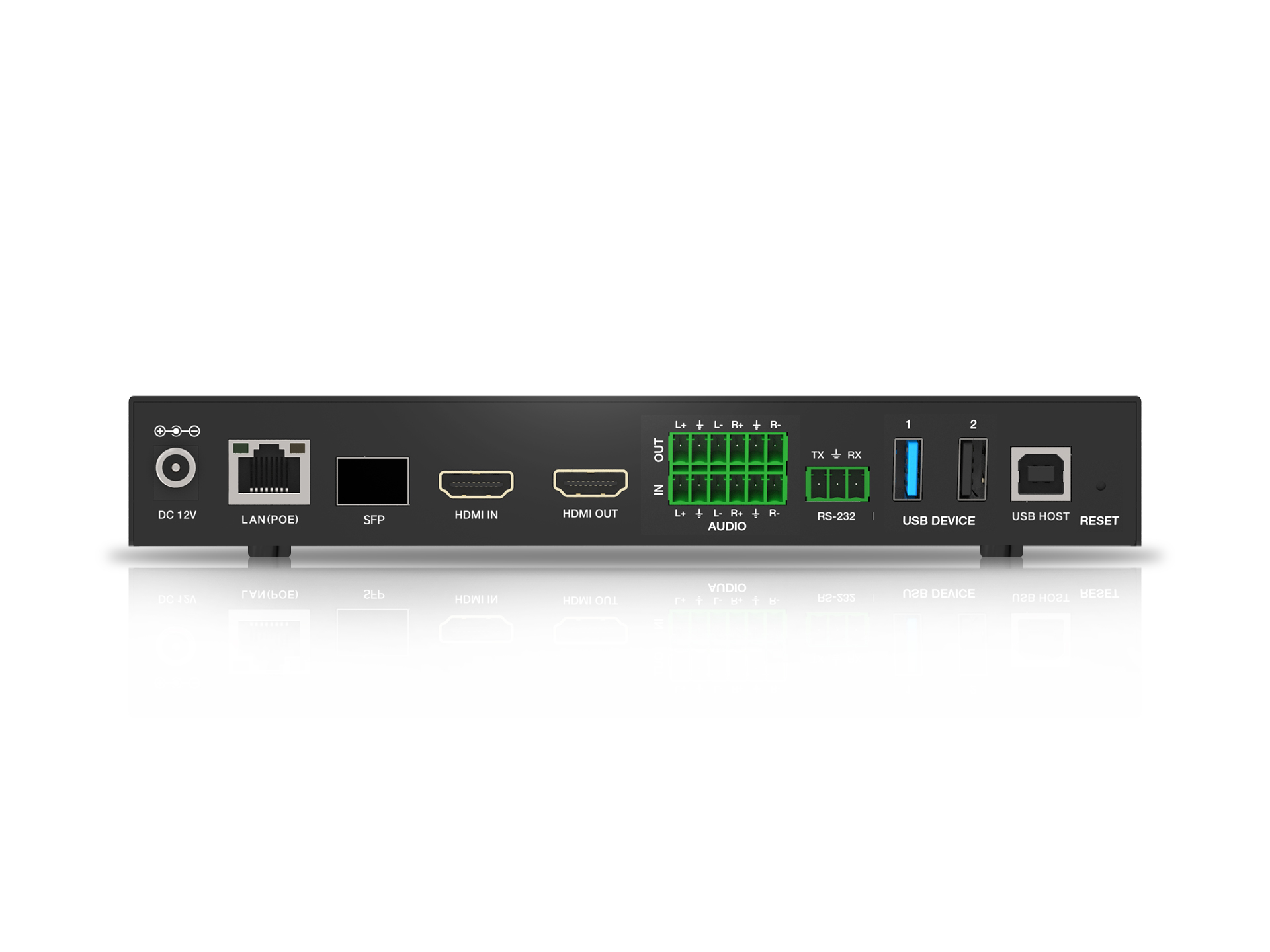

连接

输入口

1 x HDMI IN [Type A,19-pin母口]

2 x AUDIO IN [3-pin凤凰端子,立体声平衡式线性接口]

输出口

1 x HDMI OUT [Type A,19-pin母口]

2 x AUDIO OUT [3-pin凤凰端子,立体声平衡式线性接口]



控制接口

1 x LAN (POE) [RJ45,支持POE]

1 x RS-232 [3-pin凤凰端子]

1 x USB HOST [Type B,4-pin母口]

2 x USB DEVICE [Type A,4-pin母口]

1 x SFP [光纤插槽]

机身


外壳

金属外壳

颜色

黑色

尺寸

204mm (长) × 132mm (宽) × 30mm (高)

重量

760g

供电电源

输入:AC 100~240V 50/60Hz

输出:DC 12V/2.5A

电源功耗

编码器:10.22W,解码器:7.04W

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90% RH (无凝结)

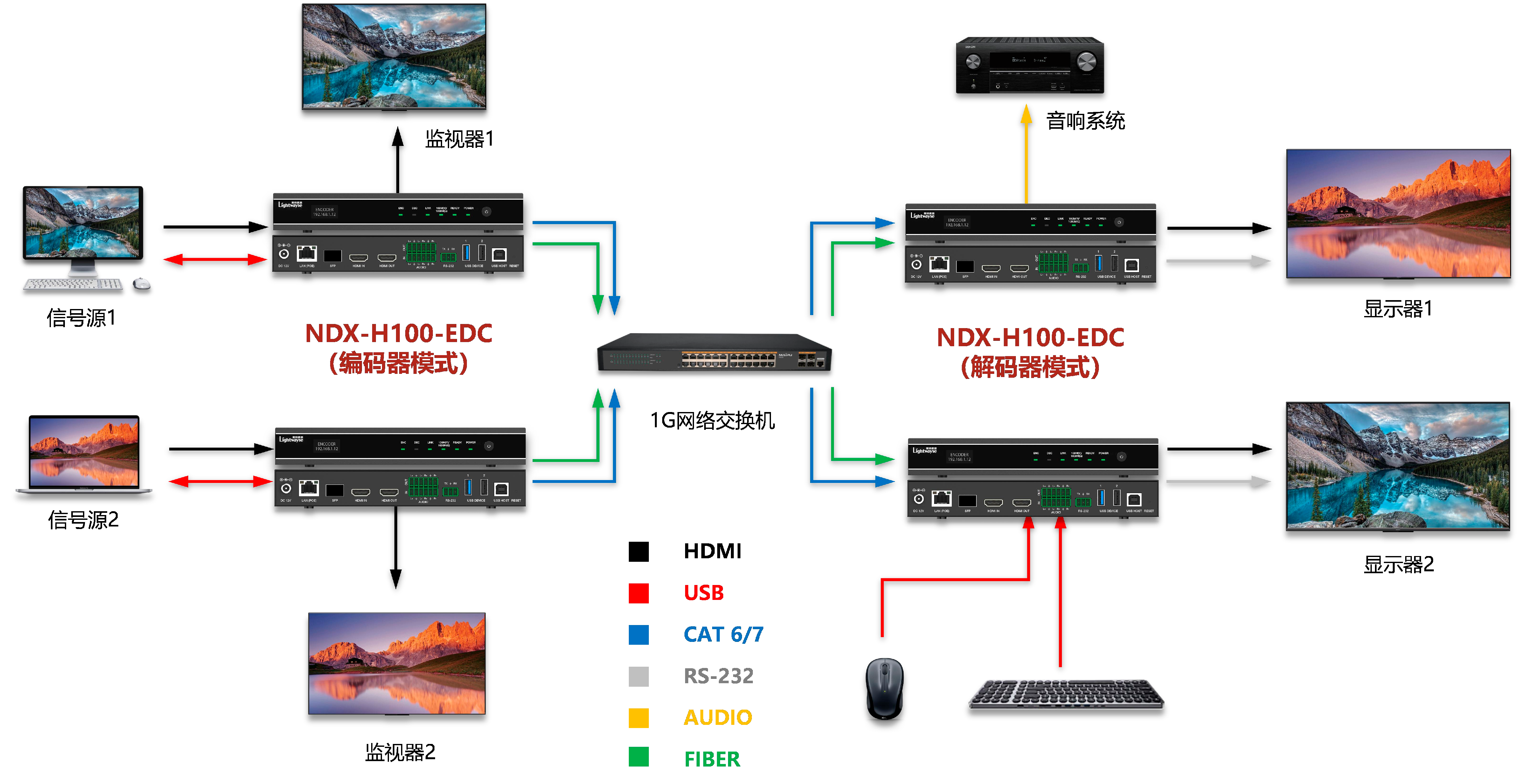

接线图
