MX-M-88 MX-M-88 MX-M-88 MX-M-88

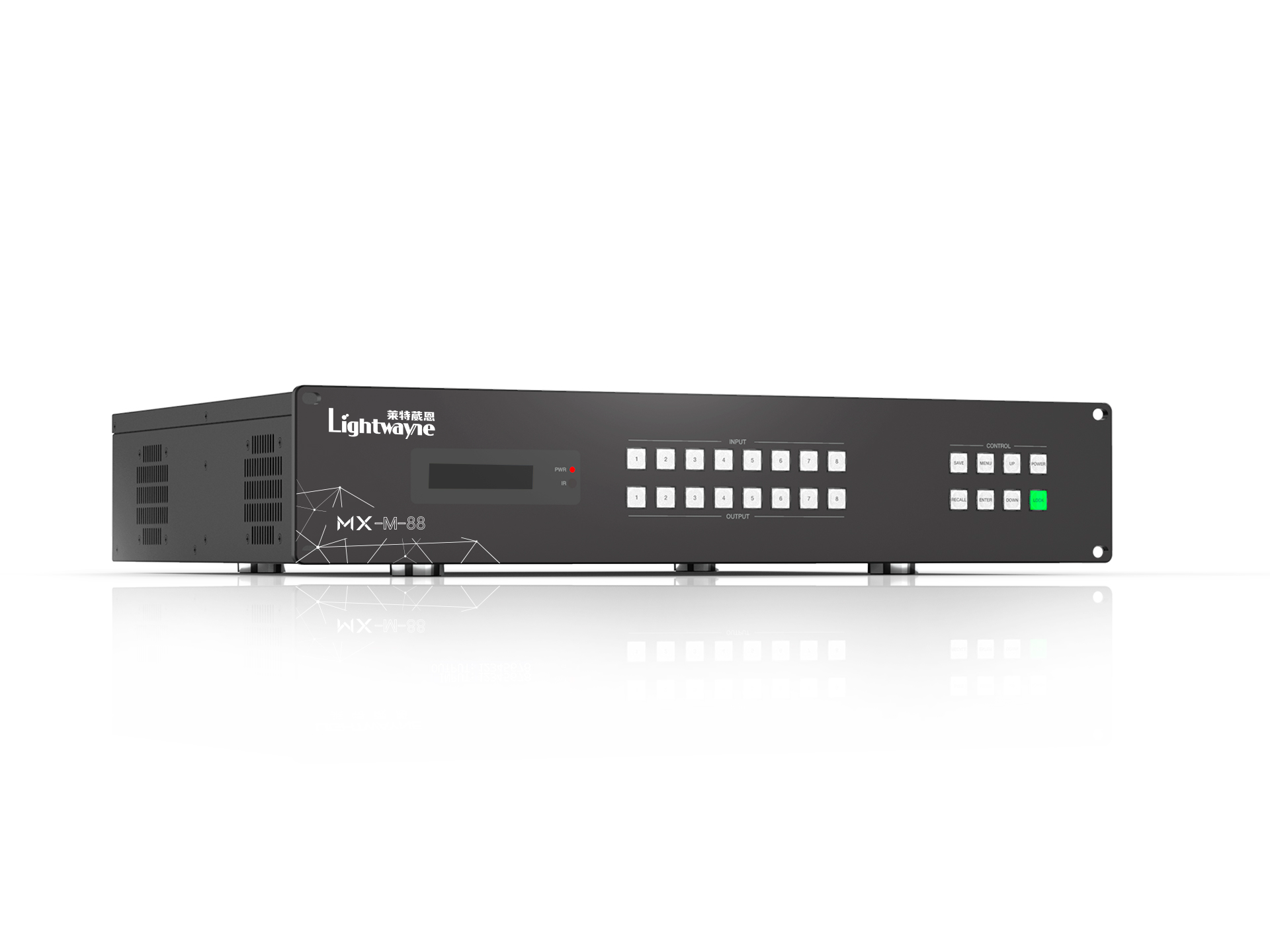

混合矩阵

混合插卡矩阵8×8

型号:MX-M-88

天权系列无缝混合插卡矩阵是一款支持各种音视频信号切换与分配、集成网络中控、视频墙功能的专业矩阵一体机。最多支持8路信号输入和8路信号输出。音视频矩阵采用纯硬件高速矩阵切换芯片,集成度高、系统稳定、信号无压缩、无损耗、无延时,先进的全数字信号处理技术可保证信号无失真处理,可将优质的画面还原到显示终端。

模块化网络中控,集成多种用户可直接调用的控制界面和智能控制模块,可直接控制其它外围设备。同时内置视频墙功能,可实现8路总输出路数范围内的任意拼接模式,为各行业的多种格式视频信号分配处理捉供了一站式的解决方案。

机箱规模8x8,通过矩阵级联还可实现更大规模的系统集成。

产品适用于视频会议、能源电力、司法监狱、智慧城市政府服务、水利水文、气象地震、企业管理、冶金钢铁、银行金融、公安交通、展览展示、生产调度、广播电视、教育科研等领域。

功能特性

● 符合HDMI2.0b,HDCP 2.2规范

● HDM最大带宽18Gbps

● 视频分辨率最大支持到4K60 4:4:4 8bit

● 无缝混合插卡矩阵(一卡四路)

● 支持8路视频输入,8路视频输出

● 支持HDMLDM-UDMMGA/YPb-Pr/CVBS)WGA,

   3G/HD/ SD-SDL,HDBaseT和光纤输入

● 支持HDML,DV-UDM/MGA/YPb-Pr/CVBS)WGA,

   3G/HD/ SD-SDL,HDBaseT和光纤输出

● 支持最高分辨率1920x1200p60Hz(2K系列卡) 3840×2160p60Hz(4K系列卡)

● 支持无缝切换,切换过程中画面无撕裂、无黑屏或闪烁

● 支持电视拼接墙功能

● 拼接墙基于Gen-Lock技术,任意输出通道间画面延迟低0.1毫秒,画面无撕裂

● 可实现8总输出路数范围内的任意拼接模式

● 适合LCD拼接屏、LED拼接屏、LED点阵墙

● 支持多种不同分辨率输出

● 自带画质增强功能,输出画质可调整

● 内置信号均衡,信号恢复和信号放大电路

● 标准HDMI线4K60输入输出各5米,4K30输入输出各10米 ,1080p60输入输出各15米

● 内置HDCP处理逻辑,可避免HDCP兼容性问题

● 支持任意信号源在多个显示器上同时显示

● 支持HDMI显示器随时查看任意HDMI信号源

●采用纯硬件高速矩阵切换芯片,集成度高系统更稳定

● 输入卡支持音频加嵌功能

● 输出卡支持音频解嵌功能

● 模拟音频加嵌支持LPCM 2.0CH,模拟音频和视频信号同步输入

● 模拟音频解嵌支持LPCM 2.0CH,模拟音频和视频信号同步输出

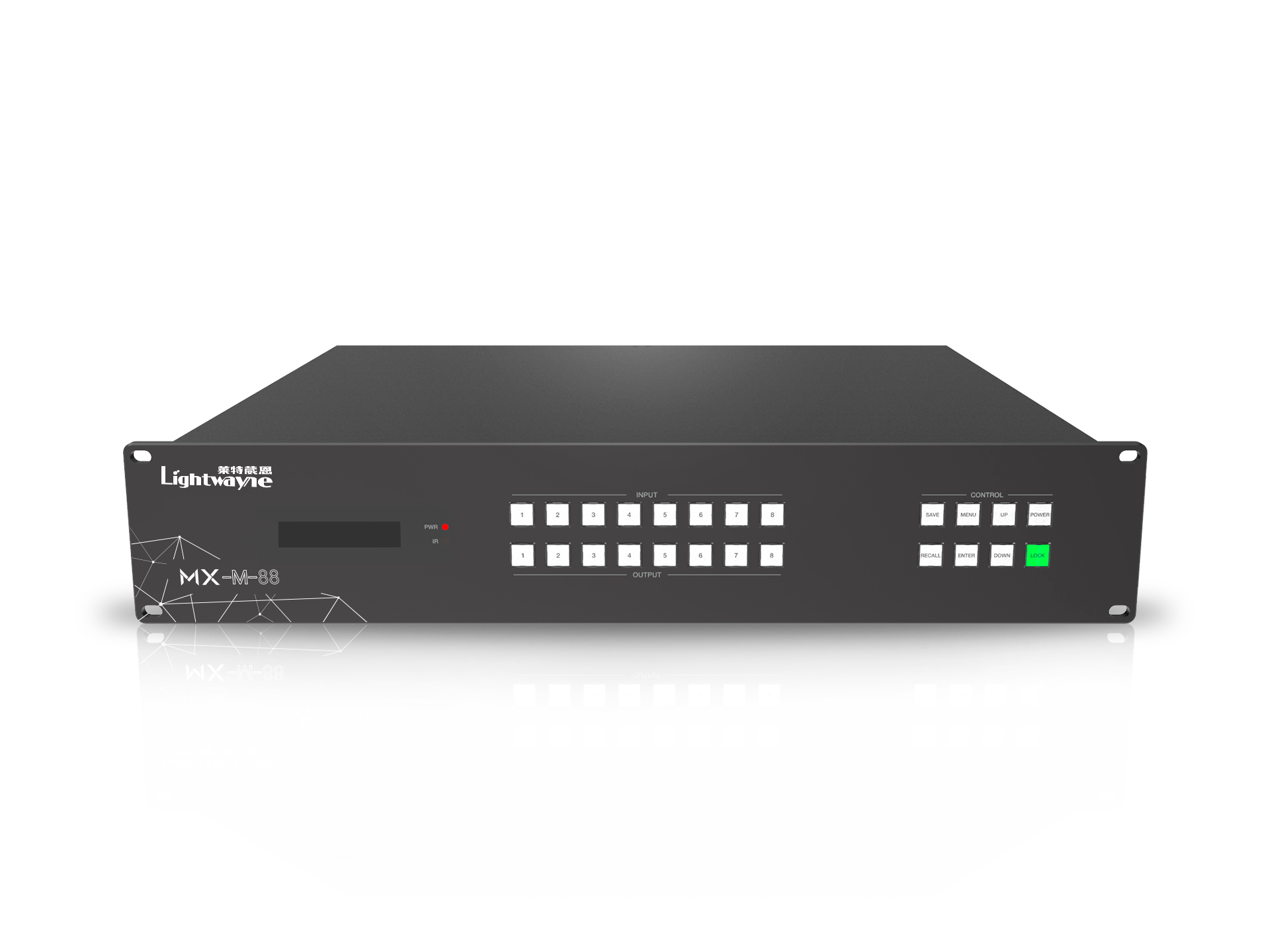

● 前面板LCD液晶显示

● 具有掉电记忆工作状态功能

● 多达64种预设场景

● 智能EDID管理

● 支持面板按键,IR,RS-232,TCP/IP,Web和上位机软件控制

● 内置智能网络中控,预制用户界面

● 静音风扇设计,无噪音,性能稳定,在恶劣的环境中也能稳定工作

● AC电源接口,内置电源模块

● 标准机架尺寸设计,安装方便

技术规格

参数规格

HDMI兼容

HDMI 1.4,HDMI 2.0b

HDCP兼容

HDCP 1.4,HDCP2.2

视频带宽

600MHz/18Gbps

视频分辨率

1920x1200p60Hz (2K系列卡)

3840x2160p60Hz 4:4:4 (4K系列卡)

颜色深度

2K系列卡:8/10/12-bit (1080P60Hz)

4K系列卡:8/10/12-bit (4K30Hz);

8-bit (4K60Hz 4:4:4)

颜色空间

RGB, YCbCr 4:4:4/4:2:2/4:2:0

音频格式

LPCM, Dolby Digital/Plus/EX, Dolby True HD,

DTS,DTS High Res, DTS-HD Master Audio

传输距离

HDMI:1080P/15米,4K30/10米, 4K60/5米

HDBT:1080P/70米/100米/150米,4K/40米/70米/120米

静电保护

人体模型:±8kV (空气放电) ±4kV (接触放电)

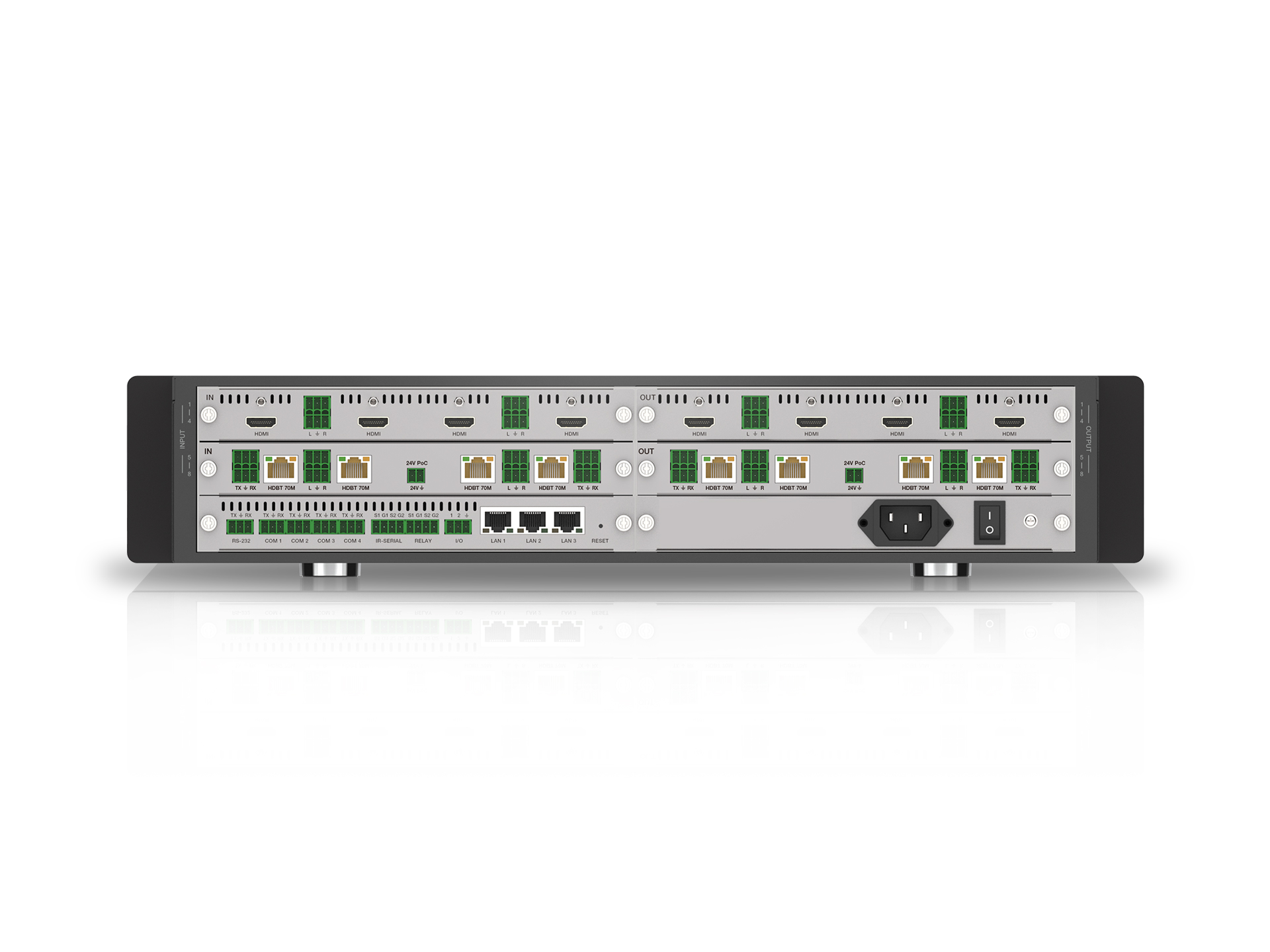

连接

输入

2×输入插卡 (8×8矩阵);

输出

2×输出插卡 (8×8矩阵);

控制

1×主控插卡,包括以下接口:

1×RS-232,4×COM,1×IR-SERIAL

1×RELAY,1×I/O,1×RESET

3×LAN

机身

外壳

金属外壳

颜色

黑色

尺寸

8×8矩阵:483mm×377mm×89mm

重量

8×8矩阵:5.95kg(不含输入输出卡)

供电电源

AC 200-240V, 50Hz

电源功耗

8×8矩阵:40W~190W

操作温度

0°C~40°C/32°F~104°F

储存温度

-20°C~60°C/-4°F~140°F

相对湿度

20~90% RH(无凝结)


接线图
