HDMI固化矩阵

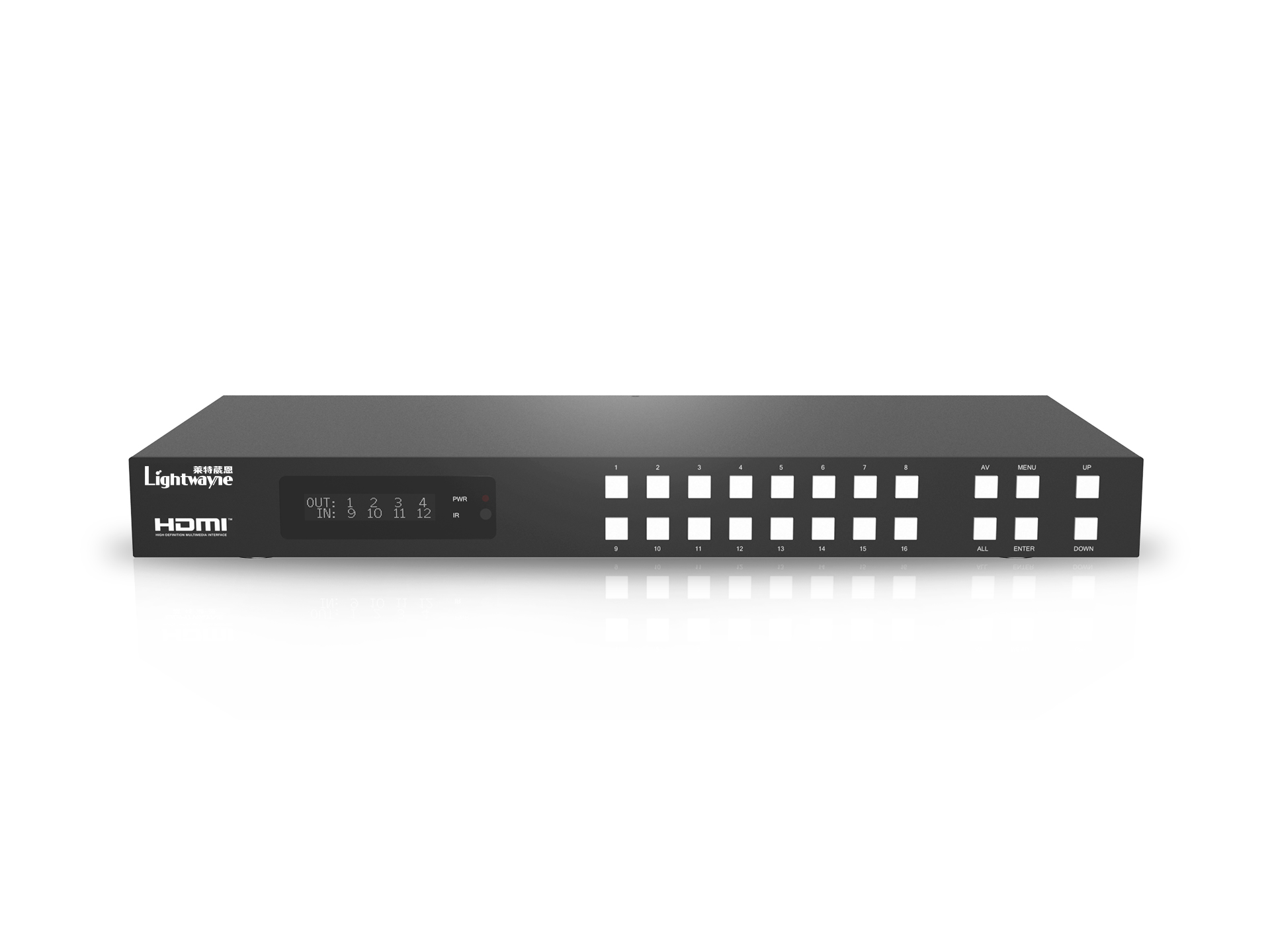

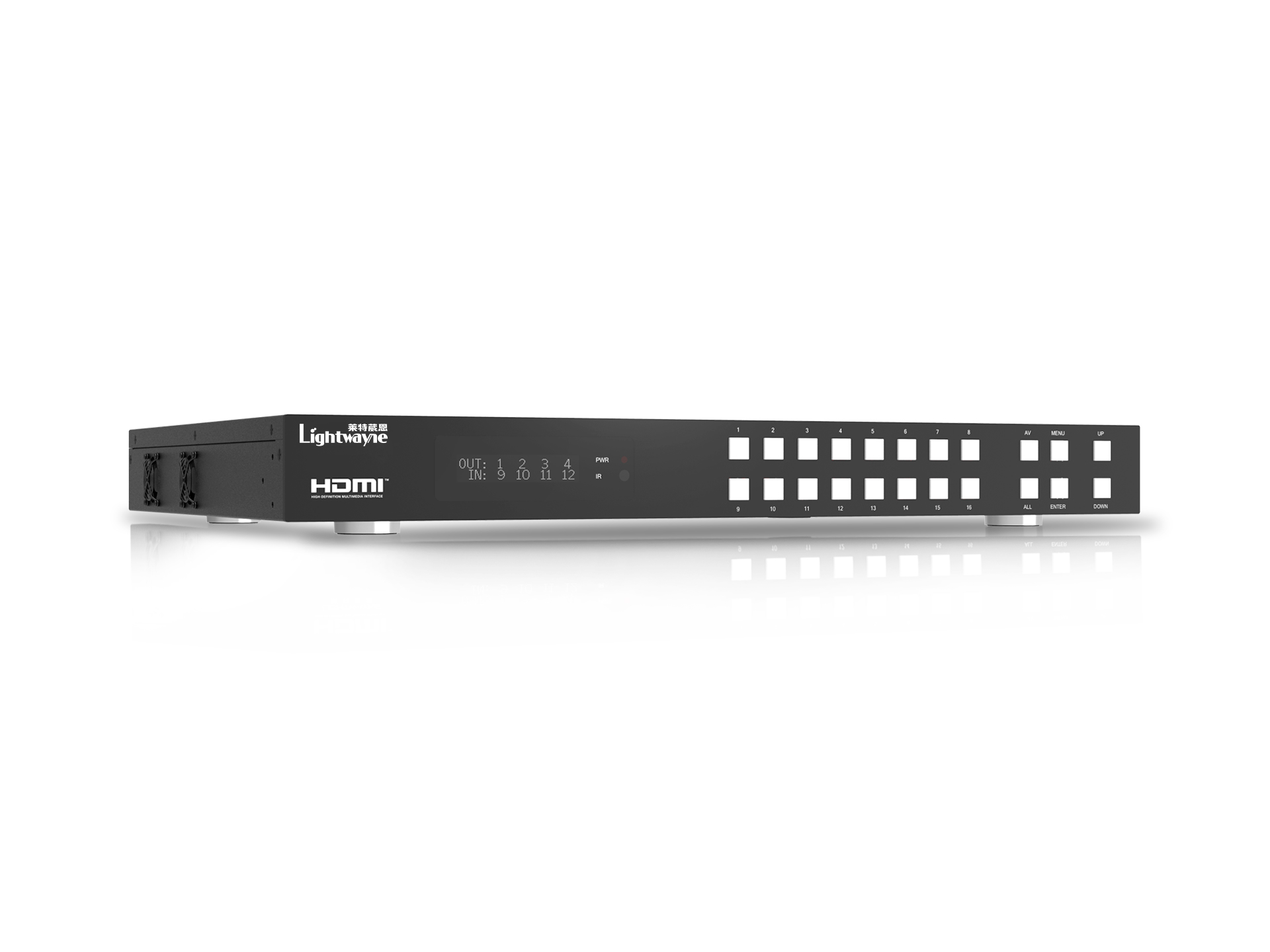

HDMI 16×16矩阵

型号：MX-H20-1616A

4K60 16×16 HDMI矩阵支持从16个HDMI信号源向16个 HDMI显示设备传输视频（分辨率高达4K604:4:4）和多通道高分辨率数字音频。

支持剥离HDMI源的音频到同轴音频口输出。当开启ARC功能时，可以将HDMI显示设备的音频回传到同轴音频口输出。矩阵的每个HDMI输出口独立支持4K到1080P的视频缩放。支持CEC控制显示，以及智能EDID管理。可通过面板按键，红外遥控器，RS-232，LAN和Web GUI控制。

每路信号都严格按照行业标准设计，防止各个信号之间的相互串扰，减少信号的衰减，保证了每路高清信号经过本设备交换过后的信号质量，实现高清信号的完美输出。

产品广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。

功能特性

● 16路HDMI输入，16路HDMI输出；

● 1U机架安装，前面板带OLED显示屏，可显示矩阵的切换状态、输入/输出接口、EDID、波特率和IP地址；

● 前面板带功能按键；

● 符合HDMI 2.0b、HDCP 1.4/HDCP 2.2、DVI 1.0规范；

● 支持分辨率最高可达4K@60Hz 4:4:4；

● 视频带宽18Gbps；

● 输出端口支持从4K到1080p的独立视频缩放功能；

● 1路RJ45网络接口，支持网络控制；

● 1路D-sub 9针RS-232接口，支持RS-232串口命令控制；

● 16路同轴音频输出接口，支持音频解嵌；

● 音频支持LPCM 7.1CH, Dolby TrueHD, DTS-HD Master Audio；

● 同轴音频接口支持ARC（音频回传）功能；

● 智能EDID管理；

● 支持TCP/IP、RS-232、Web GUI、按键和红外遥控控制。

技术规格

参数规格
HDMI兼容	HDMI 2.0b
HDCP兼容	HDCP 2.2/1.x
视频带宽	18Gbps
视频分辨率	高达4K2K@50/60Hz (4:4:4)
颜色空间	RGB, YCbCr 4:4:4/4:2:2/4:2:0
颜色深度	8-bit, 10-bit, 12-bit
HDMI音频格式	LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+,Dolby TrueHD, DTS:X DTS-HD Master Audio, Dolby Atmos,
同轴音频格式	LPCM 2.0, Dolby Digital / Plus, DTS 5.1
HDR格式	HDR10, HDR10+, Dolby Vision, HLG
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)
连接

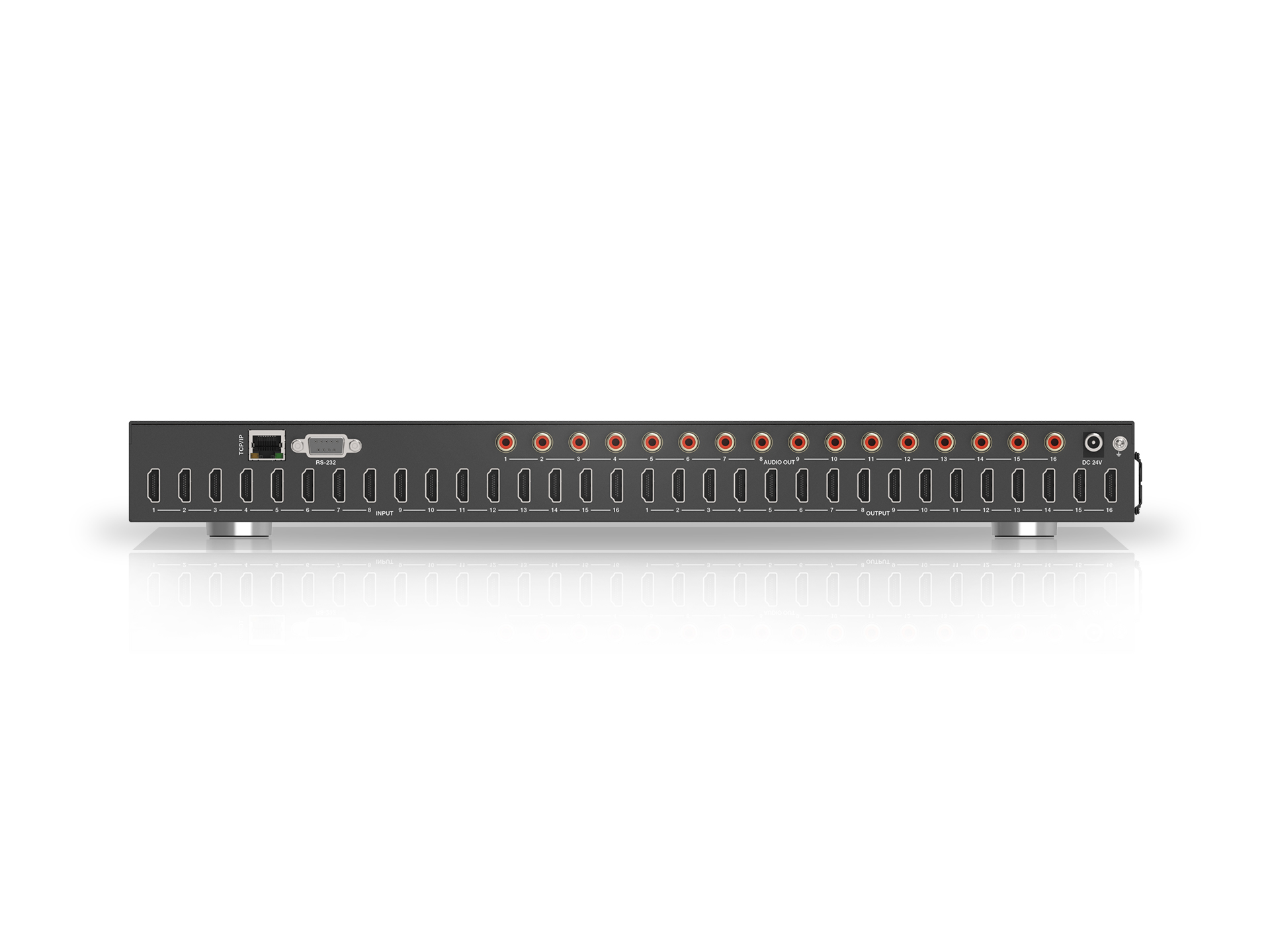

输入口	16 x HDMI Type A [19-pin母口]
输出口	16 x HDMI Type A [19-pin母口] 16 x Coax Audio (RCA)
控制端口	1×TCP/IP,1×RS-232
机身
外壳	金属外壳
颜色	黑色
尺寸	440mm [长] × 200mm [宽] × 44mm [高]
重量	3.1kg
供电电源	输入：AC 100~240V 50/60Hz 输出：DC 24V/3.75A (US/EU标准, CE/FCC/UL认证)
电源功耗	76.8W
操作温度	-10°C ~ 45°C / 14°F ~ 113°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)
分辨率/线长	4K@60Hz -米 4K@30Hz -米 1080P@60Hz -米
HDMI IN / OUT	5米 10米 15米
建议使用高级高速HDMI线。
