MC-TP4

MC-TP4

MC-TP4

MC-TP4

可编程控制界面

4寸墙面中控触摸屏

型号：MC-TP4

4寸墙面中控触摸屏主要应用于办公自动化、智能家居等领域，是可编程组态协议与可编程人机界面相统一的，全网络化、智能化的集中控制界面。

产品为触屏控制面板，支持标准86底盒安装，配置720×720分辨率的电容触摸屏，支持1路RS-232接口。

可广泛应用于会议室、多功能厅、培训中心、展示中心、演播室等领域。

功能特性

● 720×720分辨率，4寸电容式触摸屏

● ARM Cortex-A55架构，Android 11.0操作系统

● 可通过中控软件进行界面和功能配置

● 一机双模，可作为中控主机和用户终端

● 带1路RS-232通信串口

● 带1路干兆自适应网口

● 支持行业标准网络通讯协议(HTTP/TCP IP/UDP/ Websocket);

● 支持带密码访问主机系统管理网页

● DC或POE供电

技术规格

参数规格
CPU	4核 ARM Cortex-A55 1.8GHz
操作系统	Android 11
内存	4GB DDR4 RAM
闪存	32GB EMMC Flash
分辨率	720×720
触摸类型	电容触摸
连接端口
RS-232	1×3-pin凤凰端子，RS-232串行通讯口，功能预留
LAN/POE	1×RJ45接口，10M/100M/1000M以太网接口，支持POE功能
POWER	1×2-pin凤凰端子，电源输入接口
USB	1×Micro USB接口，系统调试接口
机身
外壳	屏幕-触摸屏，前面板-铝合金，后壳-塑料
颜色	屏幕-黑色，前面板-苹果灰，后壳-白色
尺寸	86mm[长]×86mm[宽]×44mm[厚]
重量	192g
供电电源	DC 24V /1A或POE供电
电源功耗	5W
操作温度	0°C ~ 40°C
相对湿度	10~90% RH (无凝结)

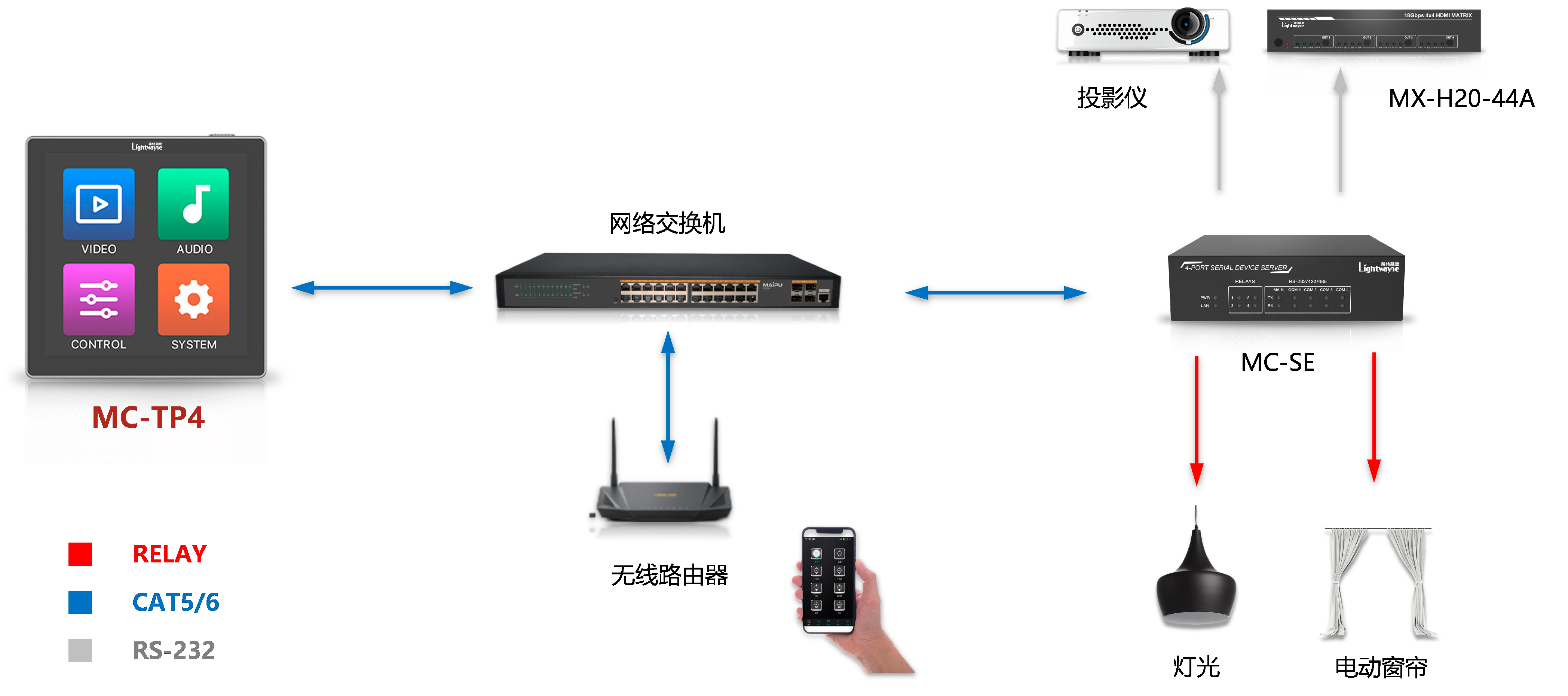

接线图
