串口扩展模块

中控扩展模块

型号：MC-SE

中控扩展模块带有4路输入输出串行端口，能与可编程中央控制系统或PC机通信，实现对多种设备的控制，以及对不同通讯方式的设备间进行协议转换。

产品内置多种通讯接口，可通过RS-232、RS-422、RS-485和网络通讯接口实现与可编程控制系统主机或PC机通讯。

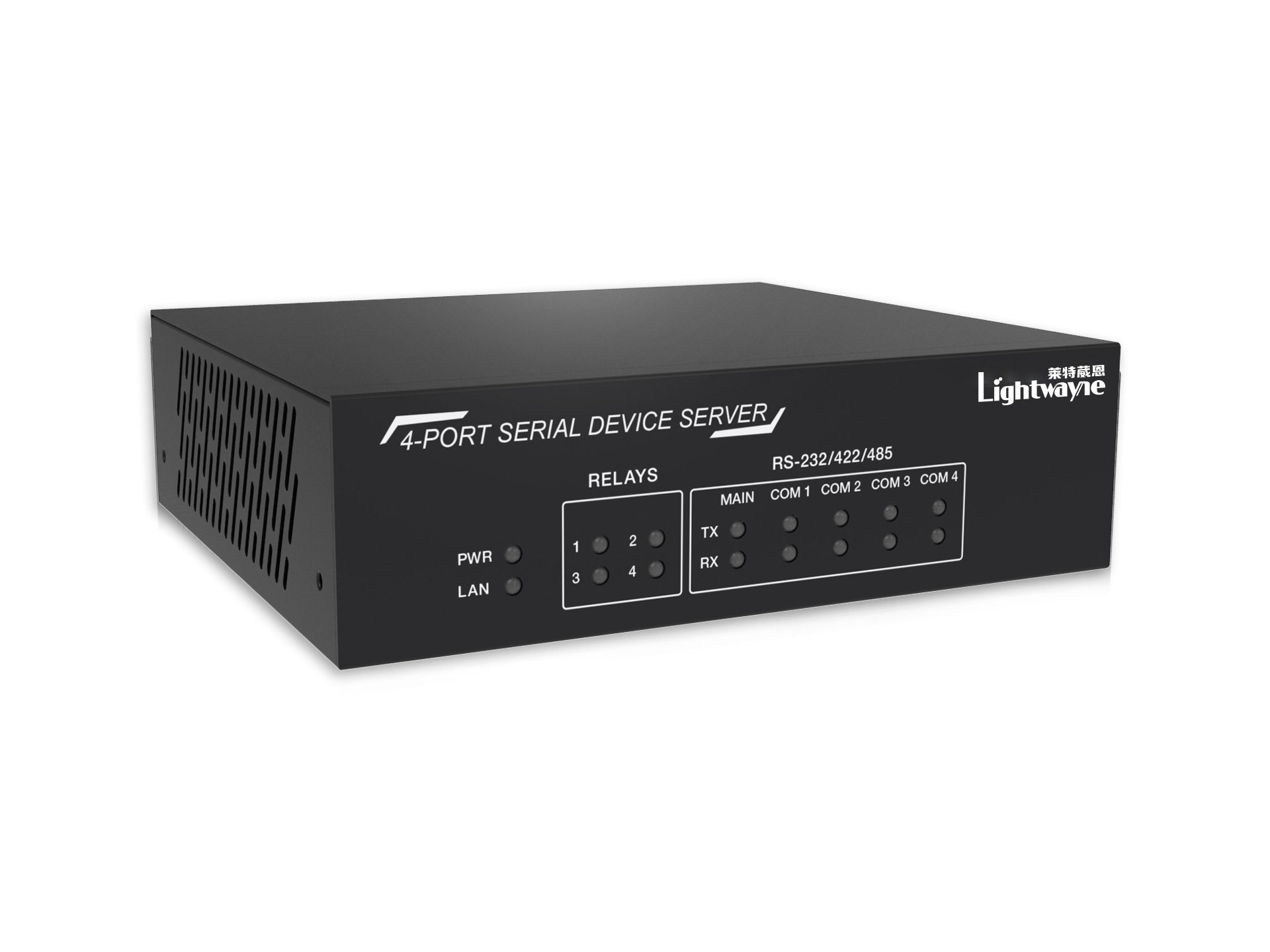

前面板设有电源指示灯，主串口收发数据指示灯和扩展串口收发数据指示灯，方便用户及时了解设备通电及数据通信状态。

功能特性

● 主串口支持RS-232,RS-422全双工和RS-485半双工

● 2个RS-232/RS-422/RS-485扩展通信串口，支持硬件流控

● 2个RS-232扩展通信串口，支持硬件流控

● 1个百兆以太网通信接口，支持TCP/UDP通讯协议

● 4个低压继电器端口

● 串口可设置，支持任意波特率与设备进行通讯

● 每帧数据最大支持512个字节

● 支持扩展串口到TCP/IP或UDP网络的数据透传

● 内置可配置Web GUI

技术规格

参数规格
RS-232	支持全双工通信方式，可配置硬件流控
RS-485	支持半双工通信方式
RS-422	支持全双工通信方式
波特率	支持2400、4800、9600、14400、 19200、38400、5600、57600、115200
LAN	10/100M 以太网网络接口
RELAYS	最大承载1A 24VDC/AC负载

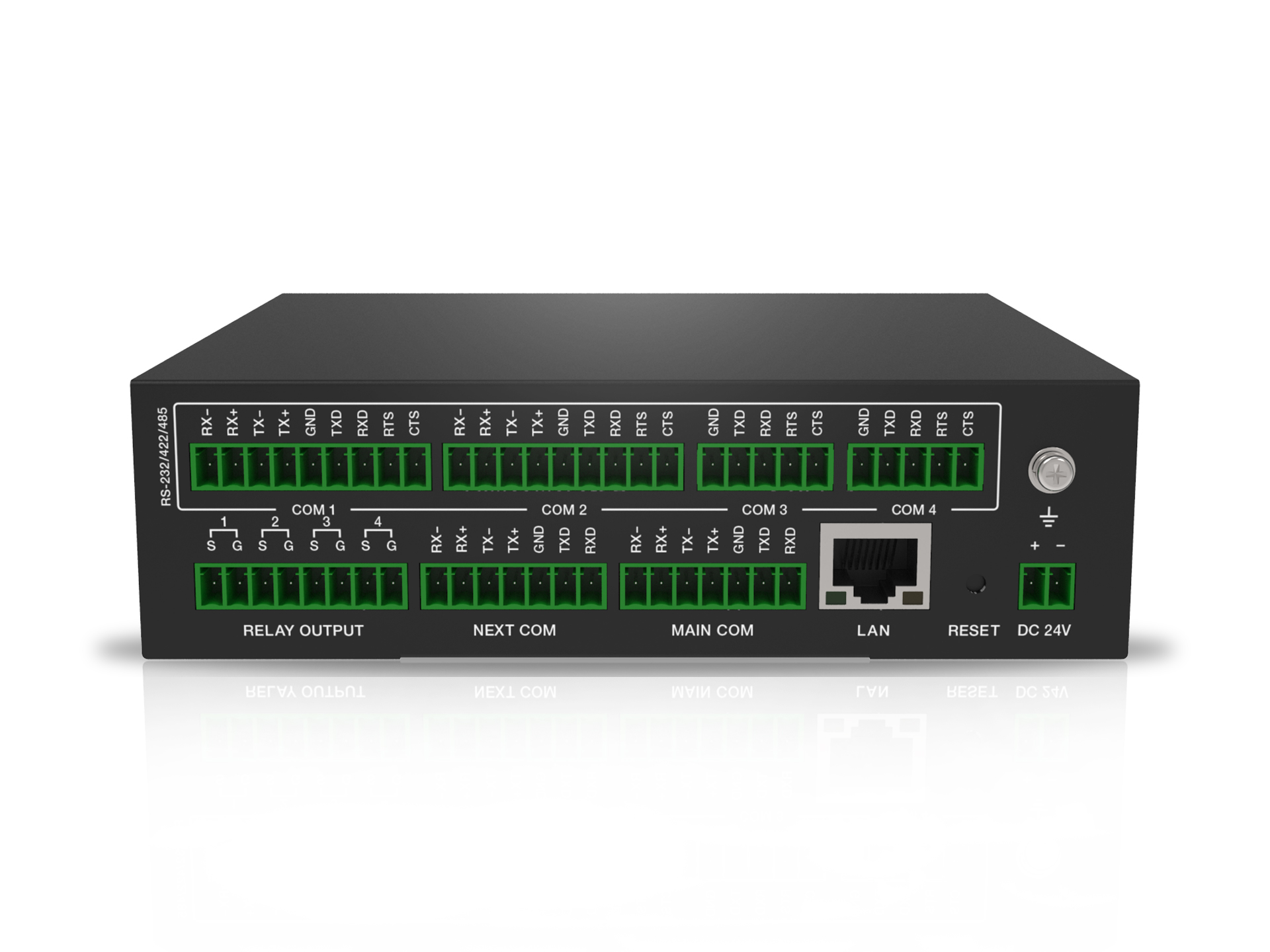

连接
输入端口	1×LAN [RJ45 19-pin 母口] 1×COM [7-pin凤凰端子] 1×DC IN [2-pin凤凰端子]
输出端口	1×COM [7-pin凤凰端子] 2×COM [9-pin凤凰端子] 2×COM [5-pin凤凰端子] 1×RELAY [8-pin凤凰端子]
机身
外壳	铁壳
颜色	黑色
尺寸	147mm [长] × 130mm [宽] × 42mm [高]
重量	673g
供电电源	输入：AC 100~240V 50/60Hz 输出：DC 24V/1A
电源功耗	＜2W
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)

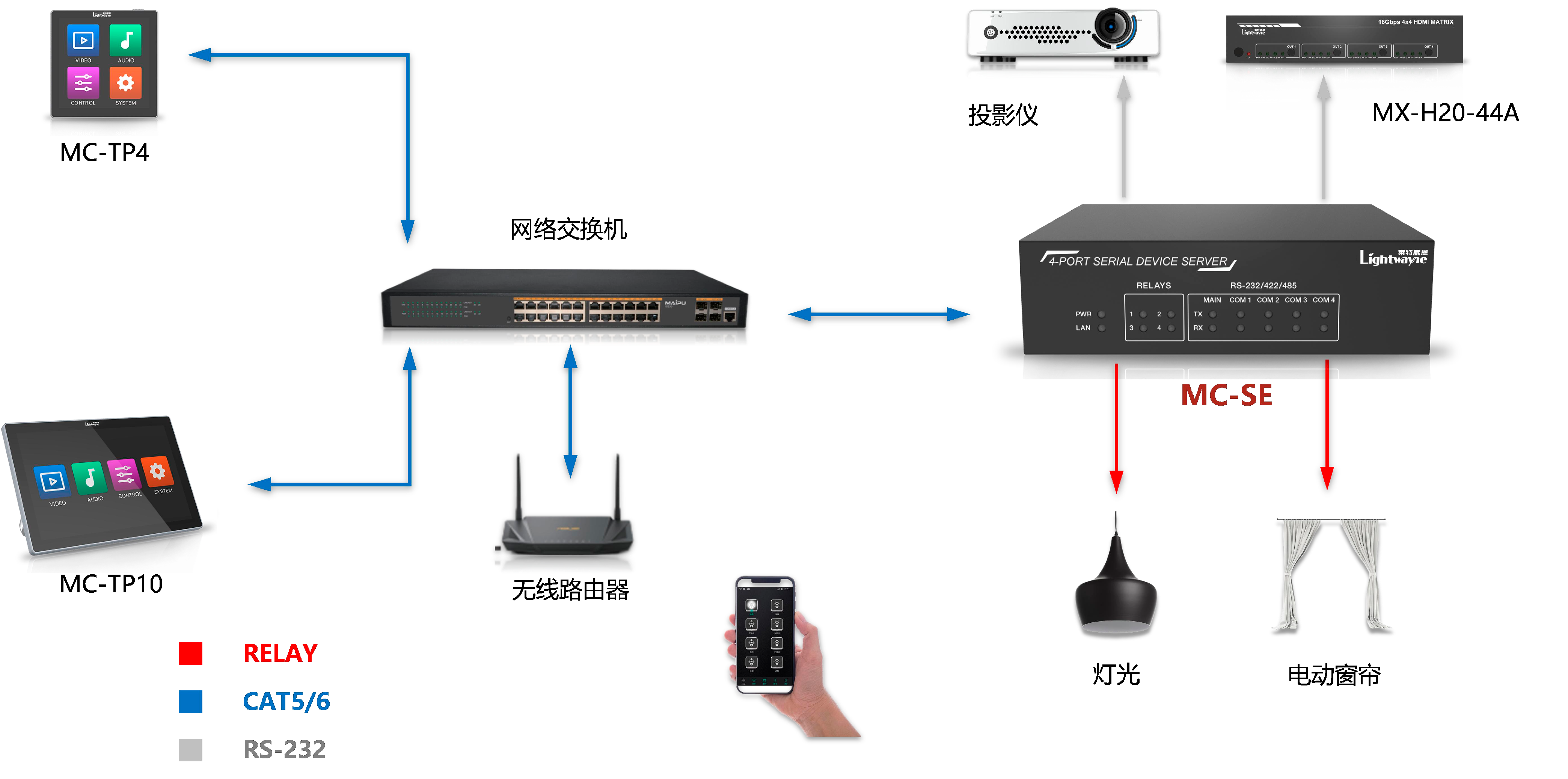

接线图
