HT-H20-TX100 HT-H20-TX100 HT-H20-TX100

HDBaseT延长器

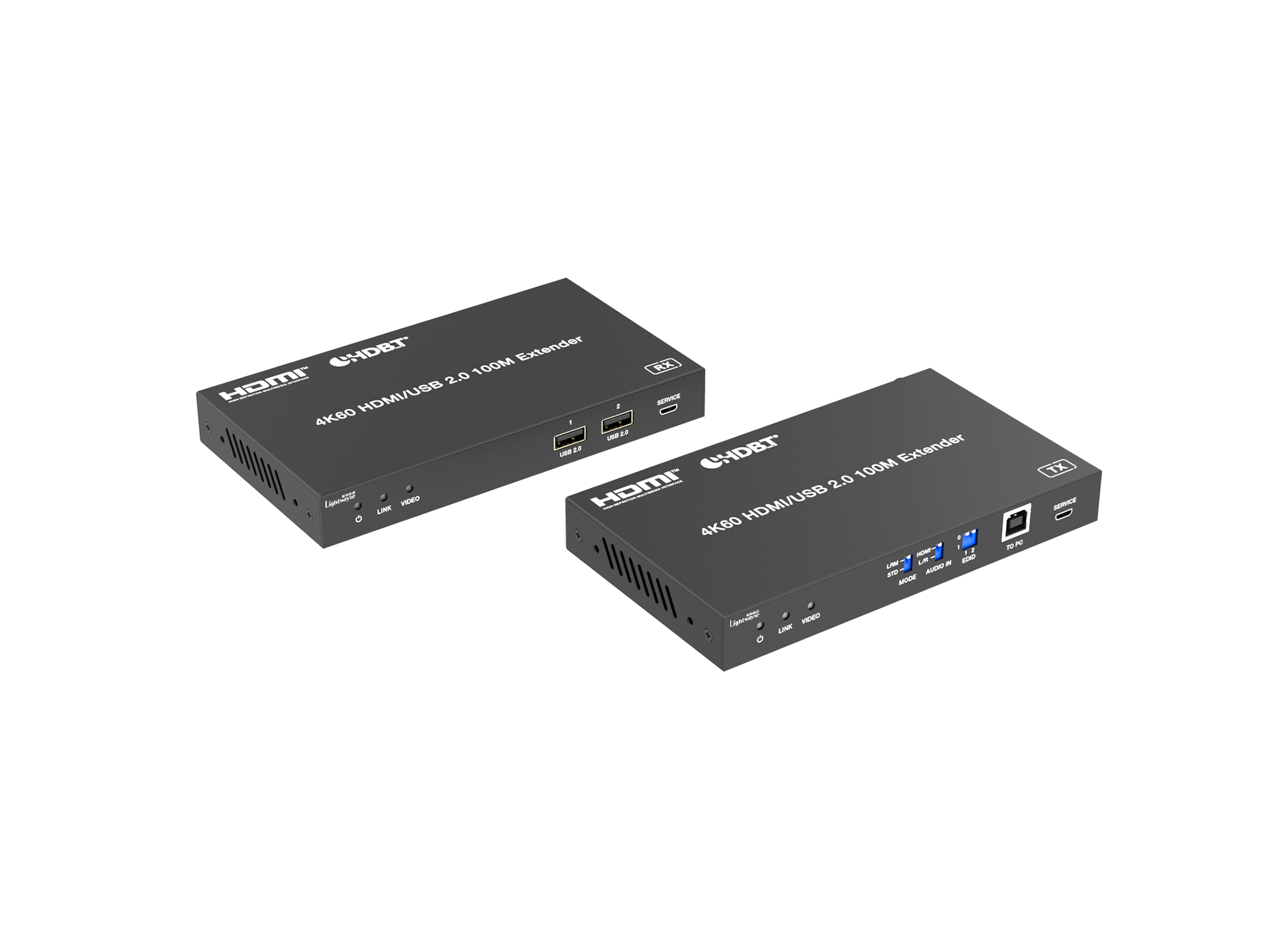

HDBaseT 100米发射器

型号:HT-H20-TX100

4K60 HDMI/USB 2.0 HDBT延长器可以将HDMI高清信号、双向红外控制信号、RS-232信号和USB 2.0信号通过单根六类网线(CAT6)延长至100米(HBT模式)或150米(LRM模式)。视频分辨率高达4K60 4:4:4。发射器支持音频嵌入,接收器支持音频剥离。无视频信号传输时,音频信号可以透传。

产品将HDMI信号转换为标准HDBaseT信号,再通过网线进行传输。通过双向红外信号透传功能,可以从远端控制信号源设备或显示设备。支持EDID管理及双向PoC供电,并带有PoC控制开关。

广泛应用于视频会议系统、多媒体信号广播、HDMI 信号延伸等其他领域。


功能特性

● 符合HDMI2.0b,HDCP 2.2/1.x规范

● 视频分辨率高达4K604:4:4

● 可选HBT模式或LRM模式:

HBT模式:4K60/4K30/1080p~100米

LRM模式:4K30/1080p~150米

● 支持模拟音频嵌入

● 支持7.1通道高清音频

● 支持USB信号透传

● 支持双向IR,双向RS-232信号传输

● 支持EDID管理

● 支持PoC功能


技术规格

参数规格

HDMI兼容

HDMI 2.0b

HDCP兼容

HDCP 2.2

视频带宽

HDMI: 18Gbps

HDMI视频分辨率

高达4K2K@60Hz 4:4:4

颜色空间

RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

颜色深度

8/10/12bit

HDMI音频格式

LPCM 7.1CH, Dolby True HD和DTS-HD Master

模拟音频嵌入

48KHz

传输距离

LRM-长距离模式:150米;  STD-HBT模式:100米

静电保护

人体模型:±8kV (空气放电) , ±4kV (接触放电)

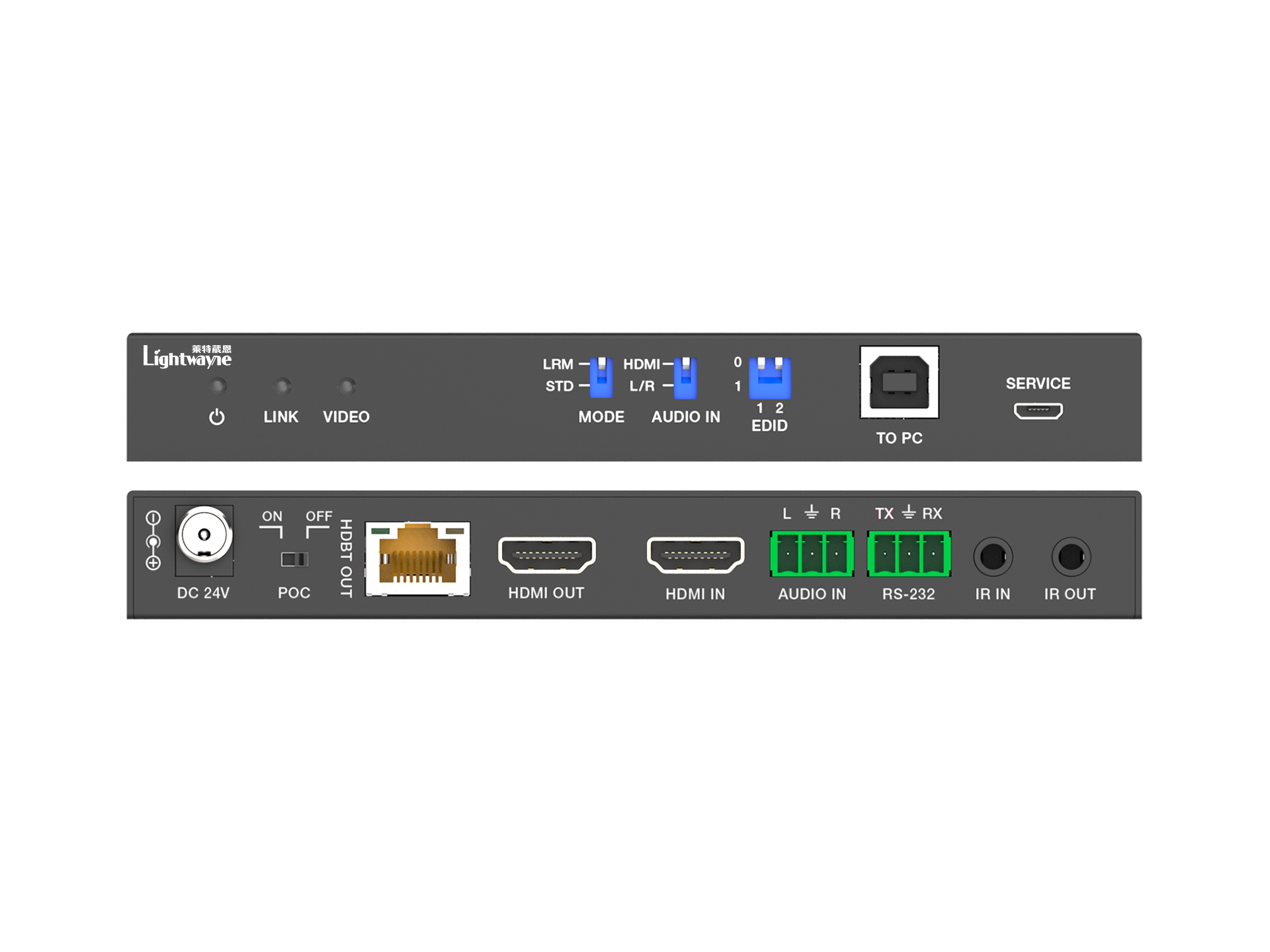

连接

发射器

输入:1×HDMI IN,1×AUDIO IN

输出:1× HDMI OUT,1×HDBaseT OUT

控制:1×TO PC,1×RS-232,1×IR IN,

1×IR OUT,1×SERVICE

机身

外壳

金属外壳

颜色

黑色

尺寸

发射器:157.2mm [长] x 88mm [宽] x 20mm [高]

重量

发射器:380g

供电电源

24V/1A (支持双向POC供电)

电源功耗

11.76W (最大值)

操作温度

0°C~40°C/32°F~104°F

储存温度

-20°C~60°C/-4°F~140°F

相对湿度

20 - 90% RH (无凝结)

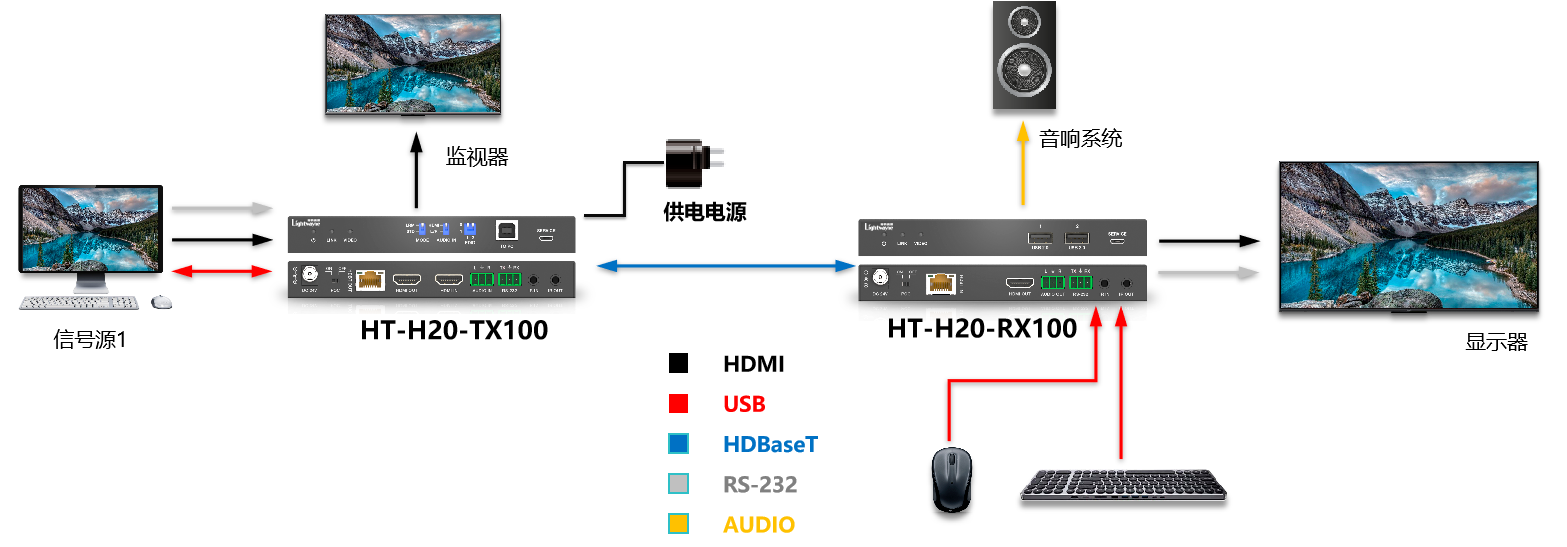

接线图
