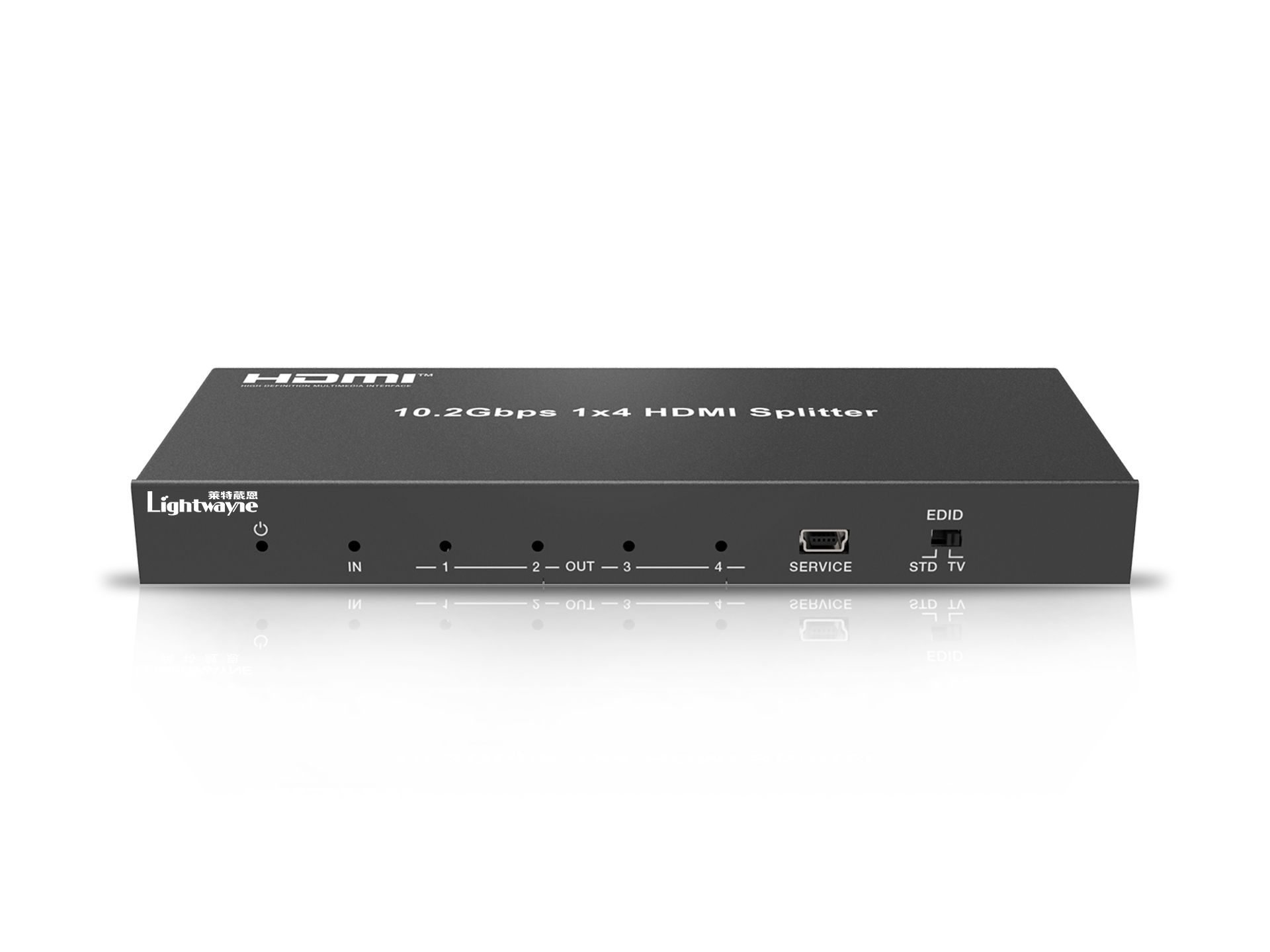

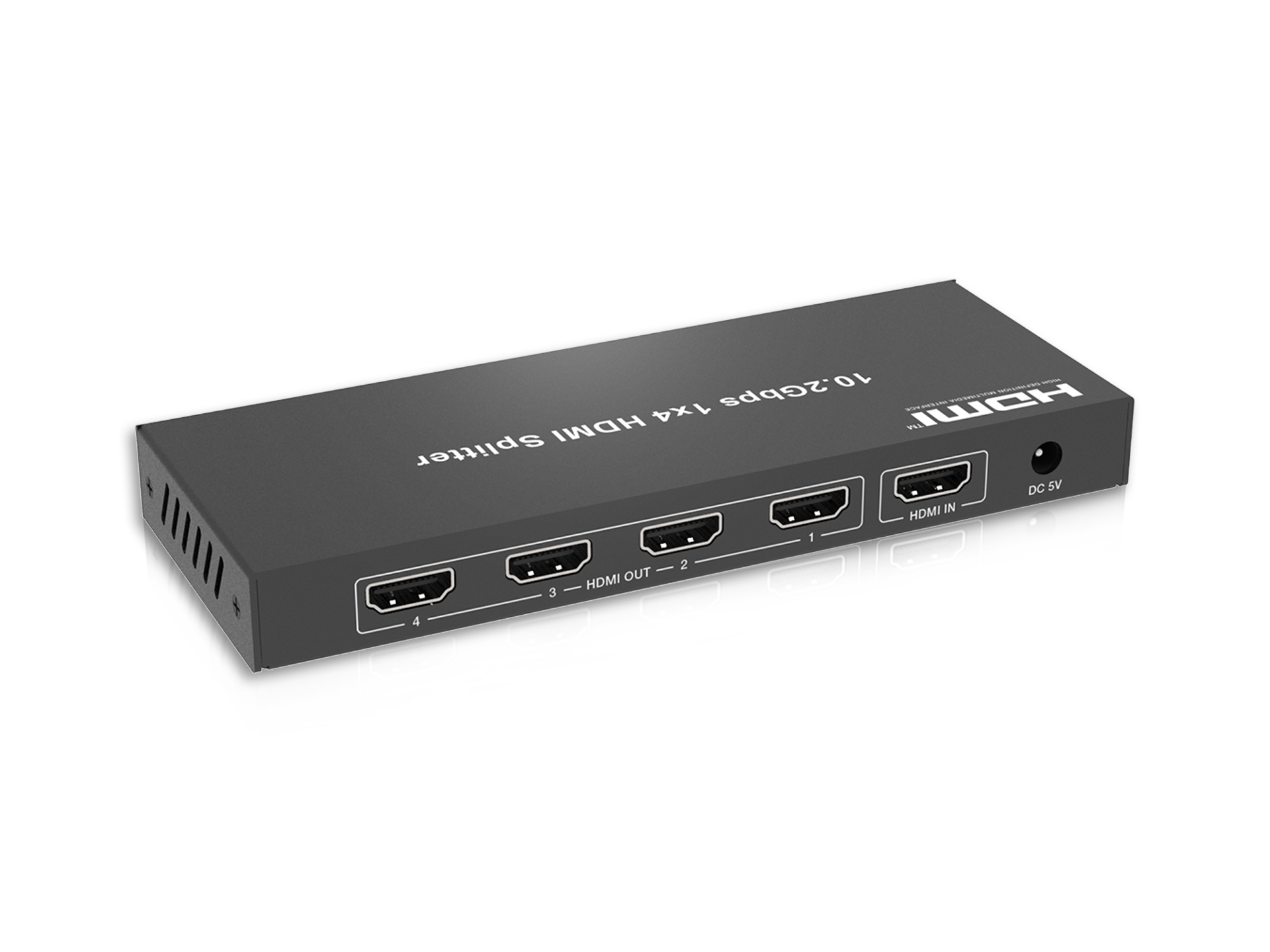

SP-H-104 SP-H-104 SP-H-104 SP-H-104

4K@30Hz HDMI分配器

HDMI 1.4 1×4 分配器

型号:SP-H-104

HDMI 1×4分配器能够将1个HDMI输入源同时分配给4个HDMI输出显示。支持10.2Gbps视频带宽,输入输出支持的视频分辨率可达4K60 4:2:0,支持HDR和Dolby Vision功能。另外,此分配器还带有STD和TV模式的EDID设置。此产品的每一路信号都严格按照行业标准进行设计,防止各个信号之间的相互串扰,减少信号的衰减,保证了每一路高清信号经过本设备分配后的信号质量。本设备可广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。

功能特性

1路HDMI输入,4路HDMI输出

符合HDMI 1.4b和HDCP 1.4规范

10.2Gbps视频带宽

输入输出支持的分辨率可达4K60 4:2:0

支持3D, HDR和Dolby Vision

支持EDID管理

无需驱动,即插即用


技术规格

参数规格


HDCP兼容

HDCP 1.4

视频带宽

10.2Gbps



视频分辨率

4K2K 50/60Hz 4:2:0

4K2K 30Hz 4:4:4

1080p, 1080i, 720p, 720i, 480p, 480i

所有的HDMI 3D TV格式

所有的电脑分辨率,包括1920 x 1200

颜色空间

RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

颜色深度

8/10/12-bit

HDMI音频格式

PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD,  DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD

HDR格式

HDR10, HDR10+, Dolby Vision

静电保护

±8kV (空气放电) , ±4kV (接触放电)

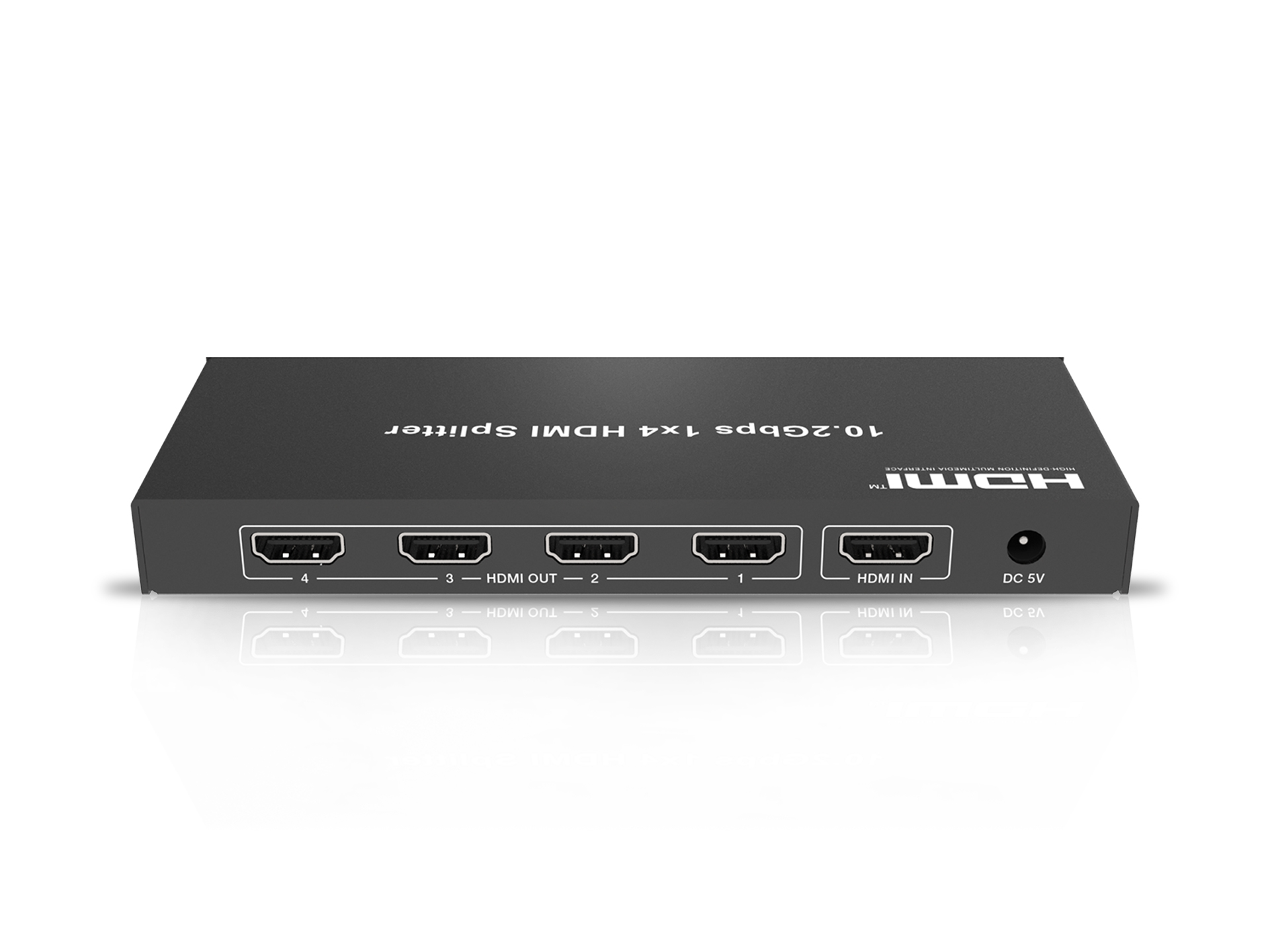

连接


输入口

1×HDMI Type A [19-pin母口]

1×SERVICE [5-pin, Mini USB-B]

输出口

4×HDMI Type A [19-pin母口]

机身


外壳

金属外壳

颜色

黑色

尺寸

163mm[长]×63mm[宽]×16mm[髙]

重量

260g

供电电源

输入:AC 100~240V 50/60Hz

输出:DC 5V/1A

电源功耗

1瓦(最大)

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90% RH (无凝结)

分辨率 / 线长

4K@60Hz(YCbCr 4:2:0) -

1080P@60Hz - 米

HDMI IN/OUT

20米

20米

推荐使用高级高速HDMI线。



接线图
