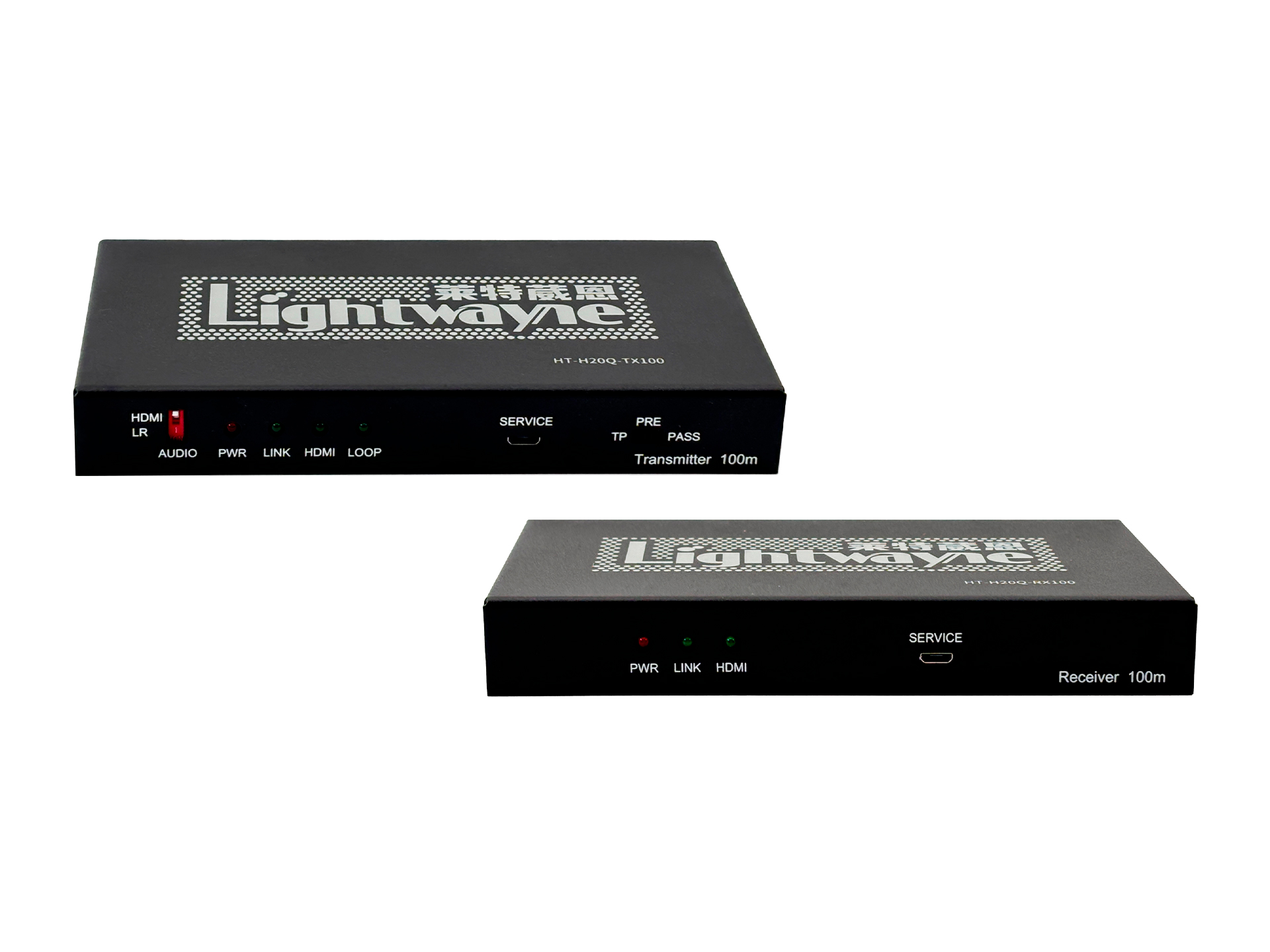

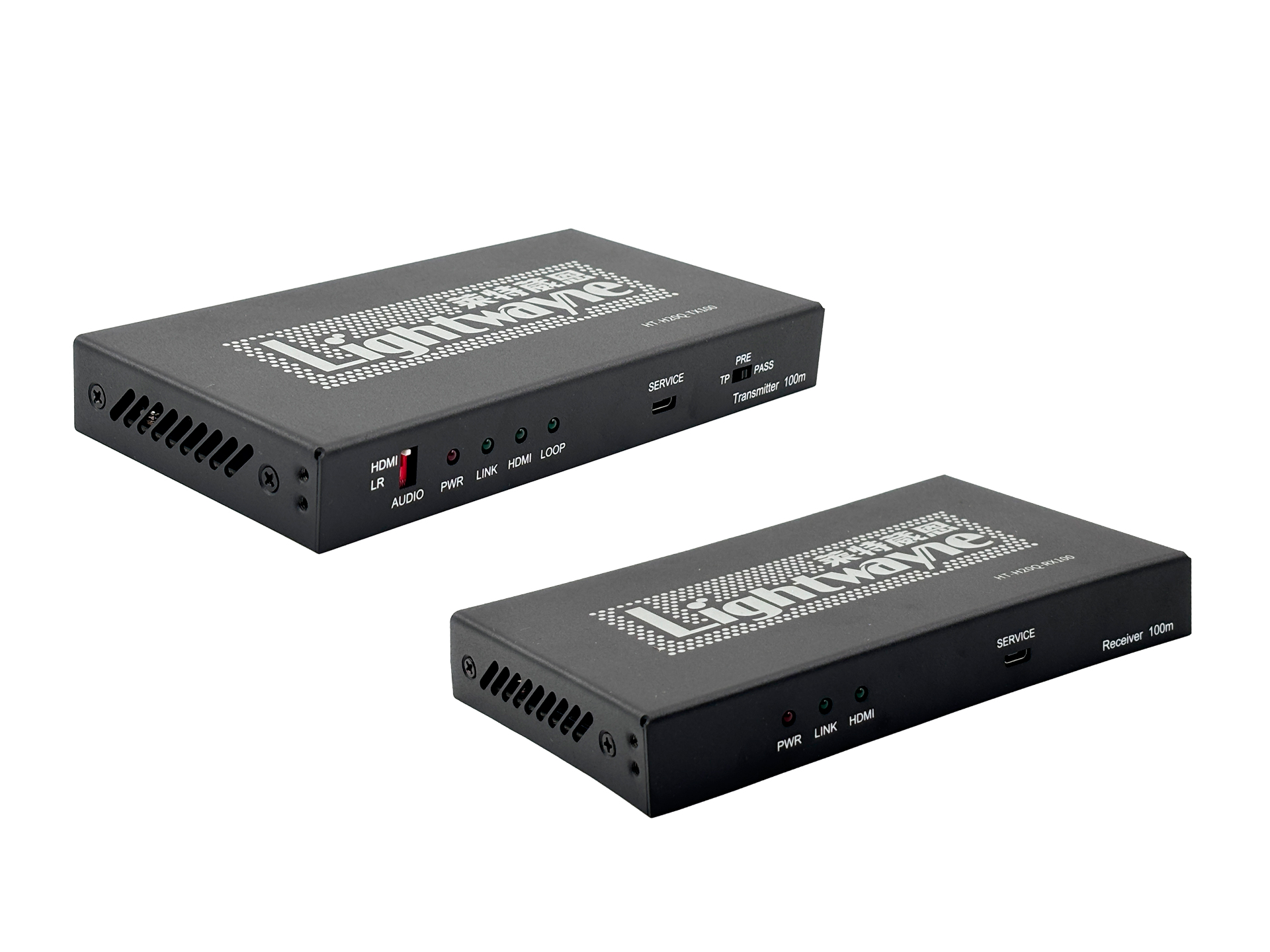

HT-H20Q-TXF/HT-H20Q-RXF_北京莱葳视觉科技有限公司

功能特性

● 编码器支持HDMI输入、HDMI环出和单模光纤输出，

● 解码器支持HDMI输出和单模光纤输入

● 符合HDMI 2.0、HDCP 2.2/1.4规范

● 视频带宽18Gbps

● 支持视频分辨率最高可达4K@60Hz 4:4:4

● 自带LC单模光纤模块，传输4K60视频距离可达10千米

● 编码器带模拟音频输入接口，支持拨码开关选择音频，

● 解码器带模拟音频输出接口，支持音频加嵌/解嵌

● 带红外输入和输出接口，支持双向红外信号透传

● 带RS-232接口，支持RS-232信号透传

● 支持EDID管理

● 编码器带USB-B接口用于连接电脑，解码器带USB-A接口可连接USB键盘鼠标

● DC供电

技术规格

参数规格
HDMI 兼容	HDMI 2.0
HDCP 兼容	HDCP 2.2
视频带宽	18Gbps
传输距离	单模单纤10km
视频分辨率	480i～1080p50/60Hz，4Kx2K@24/30Hz,，4k2k@60Hz

颜色空间	RGB，YCbCr 4:4:4/4:2:2，YUV 4:2:0

颜色深度	8-bit，10-bit，12-bit

IR频率	120KHz~60KHz

RS-232波特率	4800~115200bps
连接

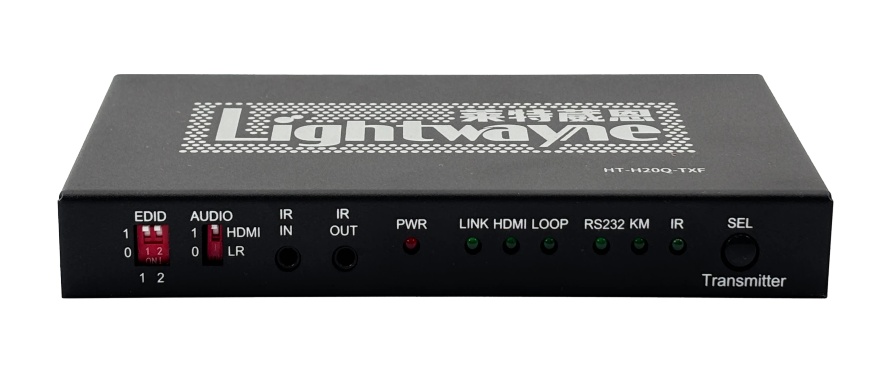

发射器	输入： 1×HDMI IN [Type A 19-pin母口] 1×1R IN [3.5mm插孔] 1×LR IN [3.5mm插孔] 1×RS-232 [3.81mm 凤凰端子] 1×USB [Type B] 输出： 1×LOOP OUT [Type A 19-pin母口] 1×Fiber OUT [LC母口] 1×1R OUT [3.5mm插孔]

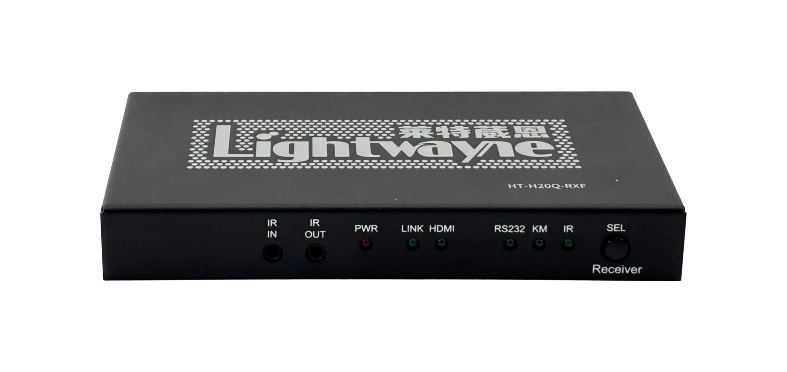

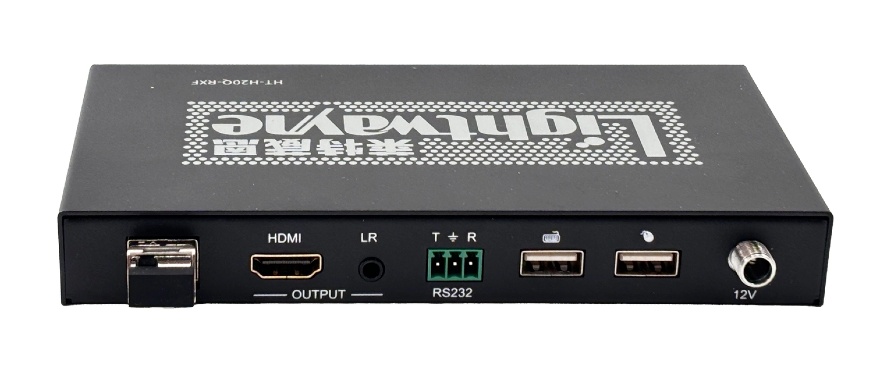

接收器	输入： 1×Fiber IN [LC母口] 1×1R IN [3.5mm插孔] 2×USB [Type A] 输出： 1×HDMI OUT [Type A 19-pin母口] 1×LR OUT [3.5mm插孔] 1×RS-232 [3.81mm凤凰端子] 1×IR OUT [3.5mm插孔]
规格
机身	金属
颜色	黑色
供电电源	12VDC,1A
最大功耗	4W
产品尺寸	160mm84mm21mm
产品重量	400g

工作温度	0℃~40℃

工作湿度	10~90%RH (无凝结)
