【产品速递】天权系列·混合矩阵

发布时间：2024-07-05 15:03 | 点击：次

高清无缝混合插卡矩阵

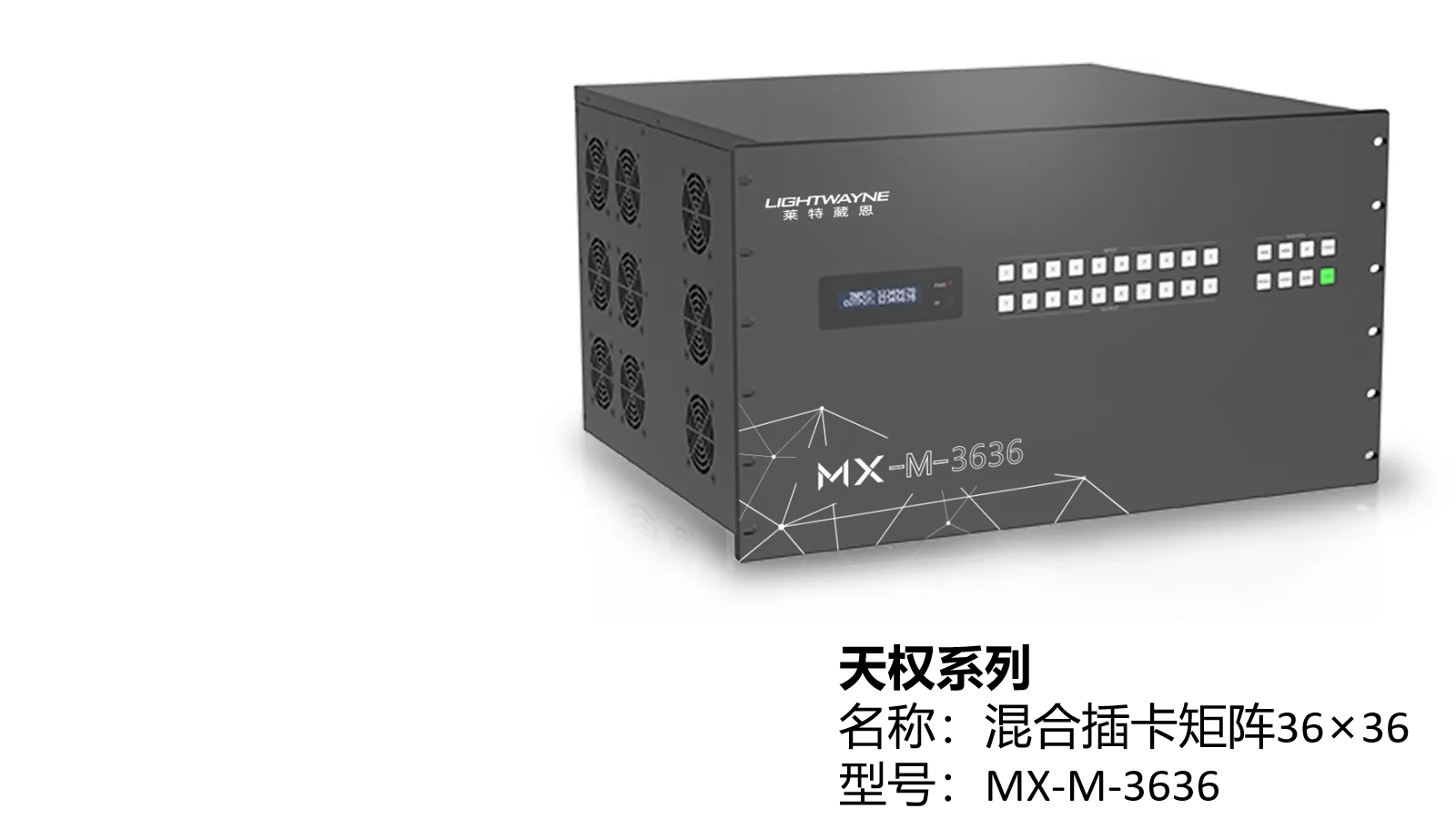

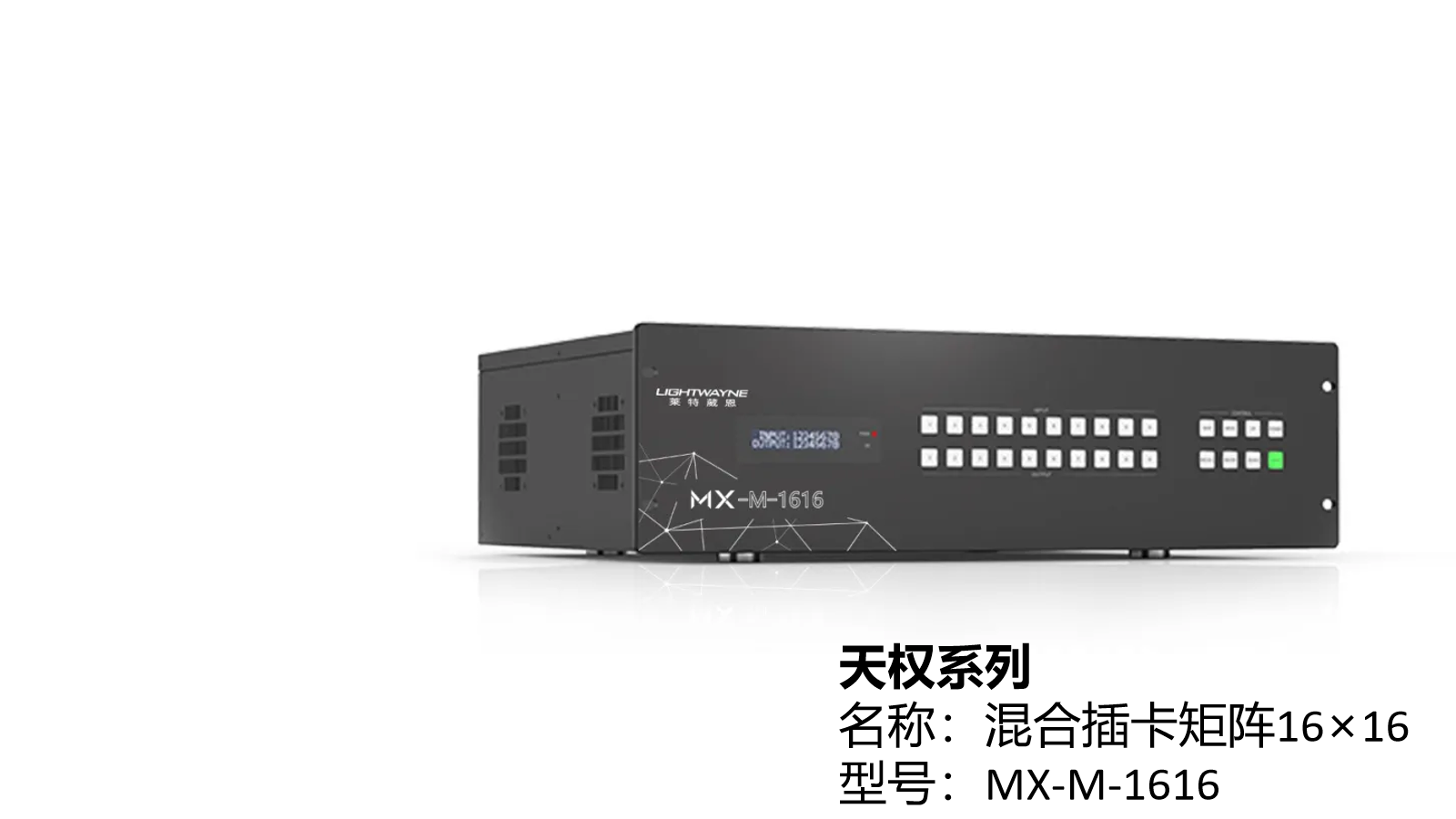

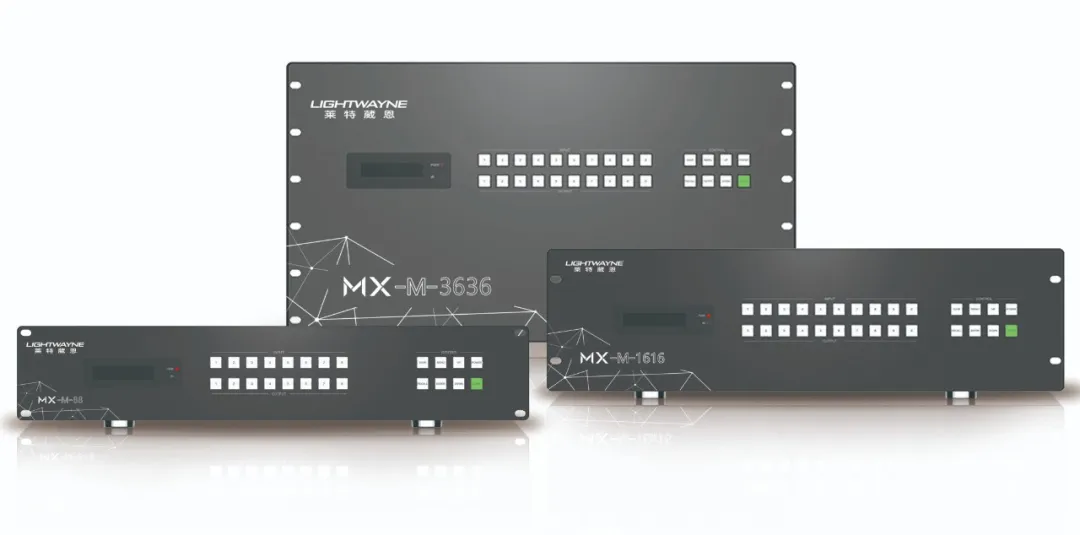

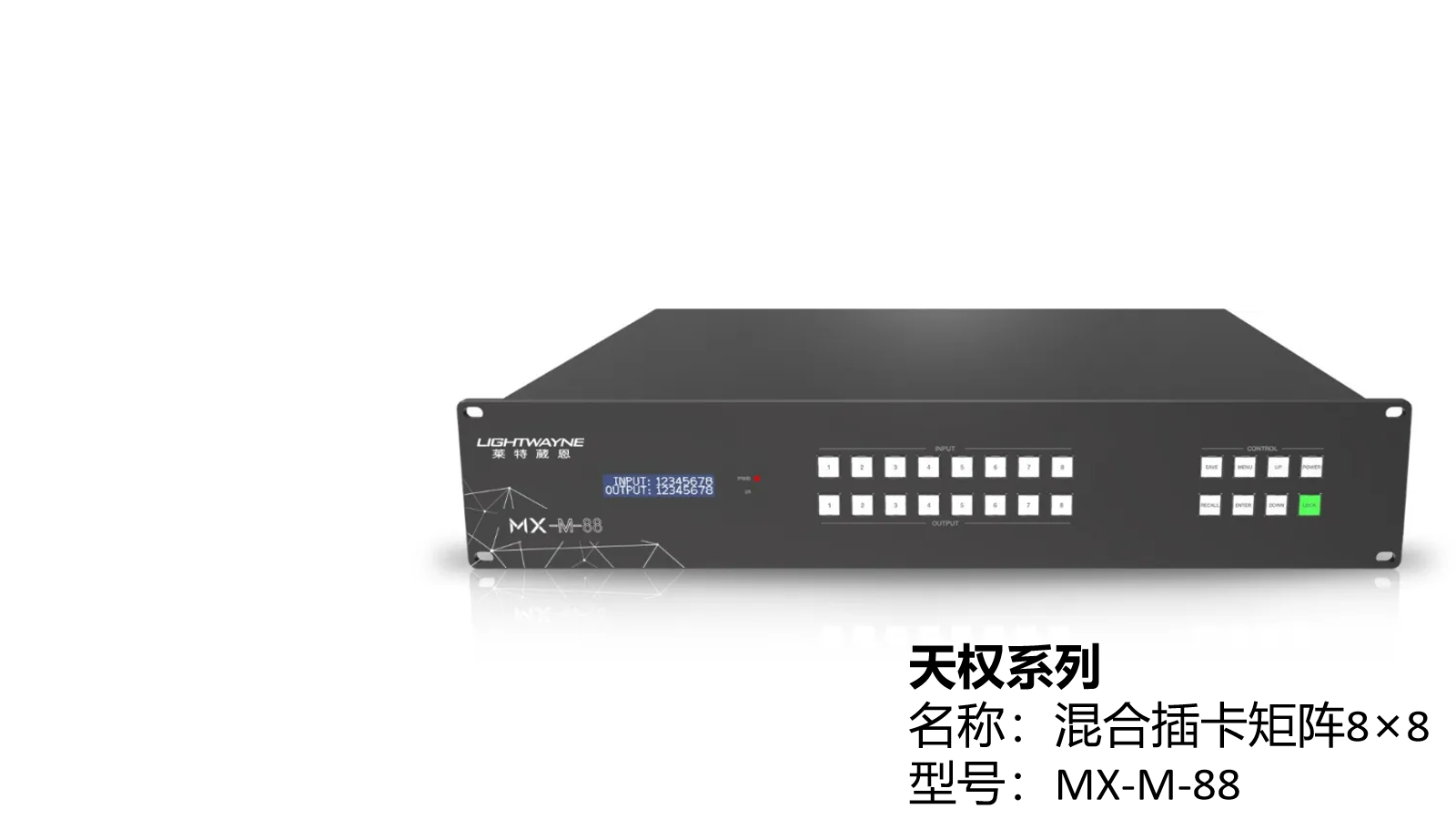

MX-M-88，MX-M-1616，MX-M-3636

概述

天权系列高清无缝混合插卡矩阵是一款支持各种音视频信号切换与分配、集成网络中控、视频墙功能的专业矩阵一体机。最多支持8/16/36路信号输入和8/16/36路信号输出。音视频矩阵采用纯硬件高速矩阵切换芯片，集成度高、系统稳定、信号无压缩、无损耗、无延时，先进的全数字信号处理技术可保证信号无失真处理，可将优质的画面还原到显示终端。

模块化网络中控，集成多种用户可直接调用的控制界面和智能控制模块，可直接控制其它外围设备。同时内置视频墙功能，可实现8/16/36路总输出路数范围内的任意拼接模式，为各行业的多种格式视视频信号分配处理提供了一站式的解决方案。

机箱规模8×8/16×16/36×36，通过矩阵级联还可实现更大规模的系统集成。

产品适用于视频会议、能源电力、司法监狱、智慧城市政府服务、水利水文、气象地震、企业管理、冶金钢铁、银行金融、公安交通、展览展示、生产调度、广播电视、教育科研等领域。

特征
●符合HDMI 2.0b，HDCP 2.2规范

●HDMI最大带宽18Gbps

●视频分辨率最大支持到4K60 YCbCr 4:4:4 24bit 幻灯片3.png

●无缝混合插卡矩阵（一卡四路）

●支持8/16/36路视频输入，8/16/36路视频输出

●支持HDMI,DVI-U(DVI/VGA/YPb-Pr/CVBS),VGA,3G/HD/ SD-SDI,HDBaseT和光纤输入

●支持HDMI,DVI-U(DVI/VGA/YPb-Pr/CVBS),VGA,3G/HD/ SD-SDI,HDBaseT和光纤输出

●支持最高分辨率1920×1200p60Hz（2K系列卡），3840×2160p60Hz（4K系列卡）

●支持无缝切换，切换过程中画面无撕裂、无黑屏或闪烁

●支持电视拼接墙功能

●拼接墙基于Gen-Lock技术，任意输出通道间画面延迟低于0.1毫秒，画面无撕裂

●可实现8/16/36总输出路数范围内的任意拼接模式

●特别适合LCD拼接屏、LED拼接屏、LED点阵墙

●支持多种不同分辨率输出，以满足不同类型的显示设备需要

●自带画质增强功能，输出画质可调整

●内置信号均衡，信号恢复和信号放大电路


●内置HDCP处理逻辑，可避免HDCP兼容性问题

●支持任意信号源在多个显示器上同时显示

●支持HDMI显示器随时查看任意HDMI 信号源

●采用纯硬件高速矩阵切换芯片，集成度高系统更稳定

●输入卡支持音频加嵌功能

●输出卡支持音频解嵌功能

●模拟音频加嵌支持LPCM 2.0CH，模拟音频和视频信号同步输入

●模拟音频解嵌支持LPCM 2.0CH，模拟音频和视频信号同步输出

●前面板LCD液晶显示

●具有掉电记忆工作状态功能

●多达64种场景预设可调用

●智能EDID管理，支持EDID COPY或内置EDID

●支持面板按键，IR，RS-232，TCP/IP，Web和上位机软件控制

●内置智能网络中控，预制用户界面


●AC电源接口，内置电源模块

●标准机架尺寸设计，安装方便
