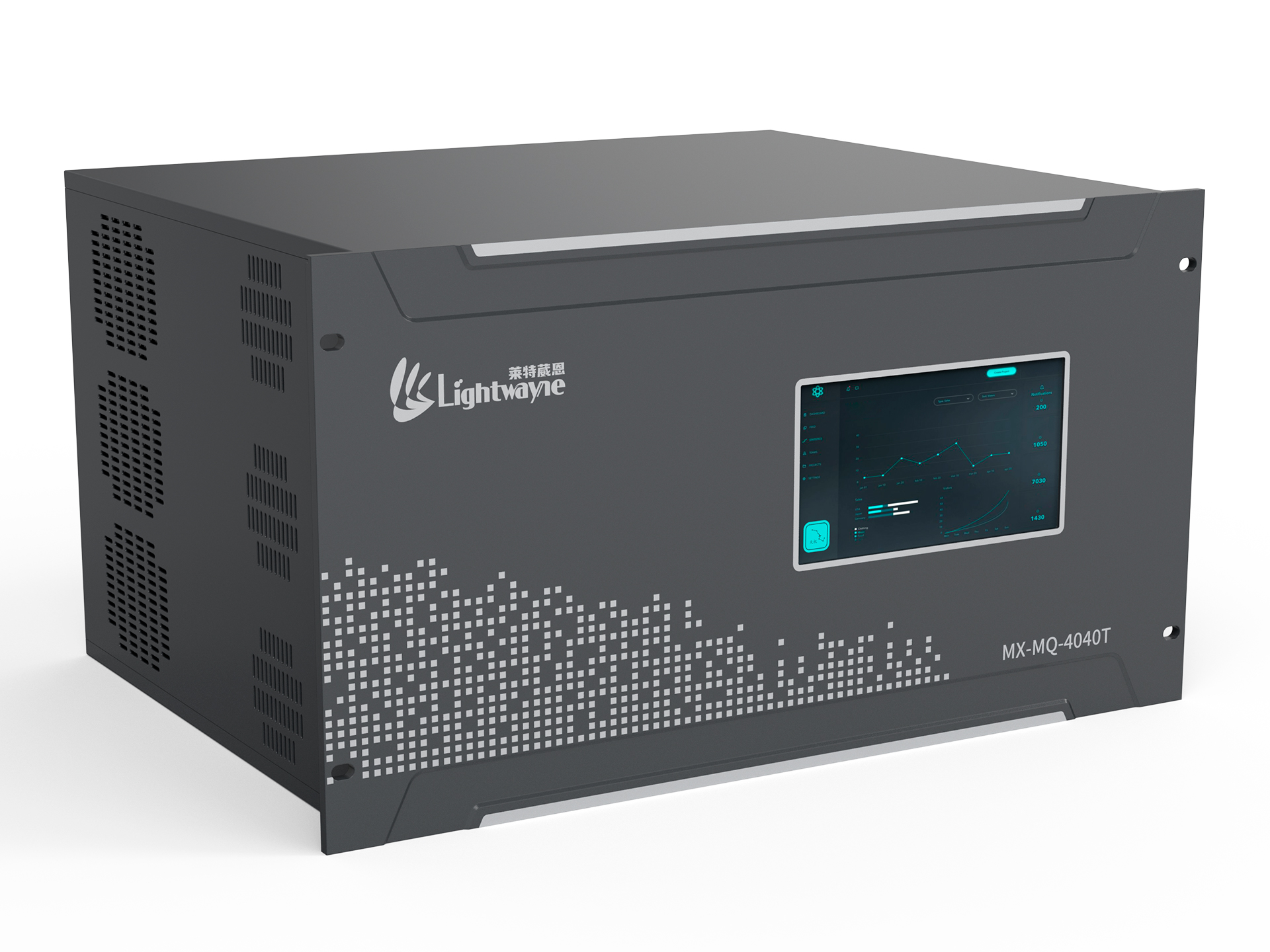

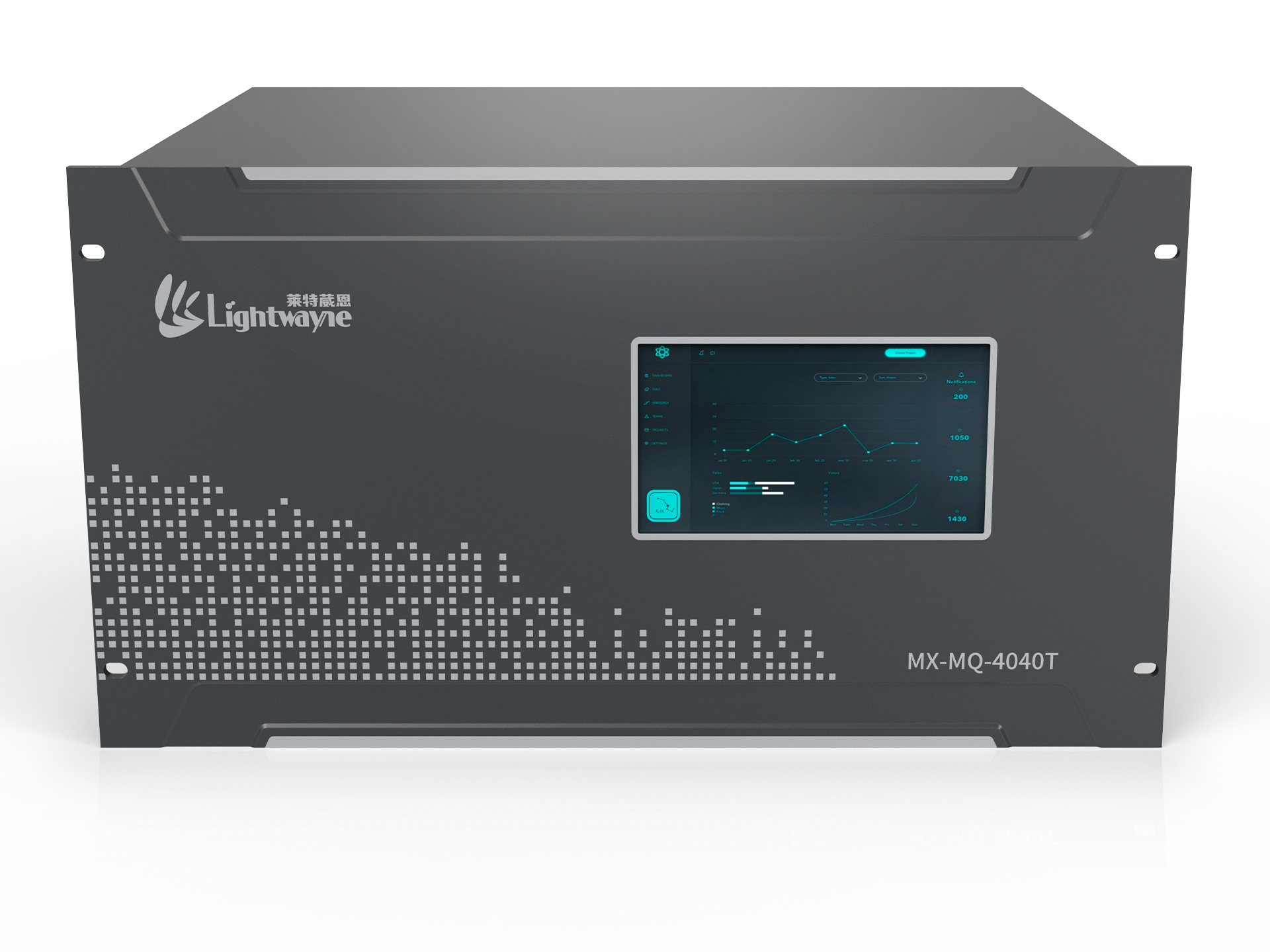

MX-MQ-4040T（40进40出）

其他型号：MX-MQ-88(T)、MX-MQ-1616(T)、MX-MQ-4040（T），MX-MQ-8080(T)，MX-MQ-160160(T)。多种型号可选，（T）为有可触屏款，如有需要请电话咨询。服务热线：400 628 598

产品概述

天权系列无缝切换混合矩阵是支持各种音视频信号切换与分配、集成网络中控、视频墙功能的专业矩阵一体机，支持 LED 和 LCD 拼接功能。支持 8~160 路信号输入和 8~160 路信号输出。采用纯硬件高速矩阵切换芯片，集成度高、系统稳定、信号无压缩、无损耗、无延时，先进的全数字信号处理技术可保证信号无失真处理，可将优质的画面还原到显示终端。

矩阵支持简易中控功能，可直接控制其它外围设备。内置视频墙功能可实现总输出路数范围内的任意拼接模式，为各行业的多种格式视频信号分配处理提供了一站式的解决方案。

产品适用于视频会议、能源电力、司法监狱、智慧城市、政府服务、水利水文、气象地震、企业管理、冶金钢铁、银行金融、公安交通、展览展示、生产调度、广播电视、教育科研 等领域。

功能特性

● 40 进 40 出，一卡四路无缝切换混合矩阵

● 嵌入式架构无操作系统，Crosspoint 全总线高速交换技术

● 前面板带7寸可编程电容触摸屏，可对矩阵进行控制和状态查询

● 单个板卡支持4个输入/输出通道，支持HDMI / DVI / VGA / YCBC / CRVB / SDI / HDBaseT / LC单模单纤光纤信号输入/输出，板卡支持热插拔

● 支持HDMI2.0和HDCP2.2规范，输入输出最高支持4096x2160@60Hz分辨率并向下兼容

● 单通道信号交换速率可达18Gbps

● 输入插卡支持模拟音频加嵌，输出插卡支持模拟音频解嵌

● 集成小间距LED视频处理器，集成LCD液晶拼接处理器

● 任意分辨率全兼容、混插混用，均无缝切换，无需设置无需降分辨率，无需降帧频

● 支持四画面漫游开窗

● 支持满配HDBaseTPoC供电

● 支持信号的回显预监功能

● 支持音视频编解码功能，可对接市面上常见IPC

● 支持输入通道N+1热备份，支持输入通道奇偶备份

● 支持输出通道单独或全部关闭、打开，画面冻结或黑屏

● 支持输入信号状态监测和汇报，支持负载接入状态监测

● 无缝输入卡支持OSD自定义字符叠加画面显示功能，可对任意输入通道在指定位置叠加显示自定义中文内容，可设置字符颜色

● 支持拼接功能，内建12组拼接幕墙

● 支持音频切换和混音，音量控制，自动混音，自动回声消除，自动增益控制，自动反馈控制，自动降噪等功能，支持幻象供电

● 支持场景预案保存和调用功能

● 支持掉电记忆、断电现场保护功能

● 2路RS-232串口，1路RJ45网口，本机支持按键、遥控、串口、网口、网页控制

● 2路RS-232串口、1路RS-485串口，4路GPI输入、4路GPIO输出，4路继电器控制端口，支持中控功能，可控制外围设备

● 双电源冗余，支持过压、过流、过载、过热保护

● 支持7×24×365不间断运行

● 支持国产化操作系统：鸿蒙、统信、麒麟、银河等

其他型号产品图

触屏无缝切换混合矩阵

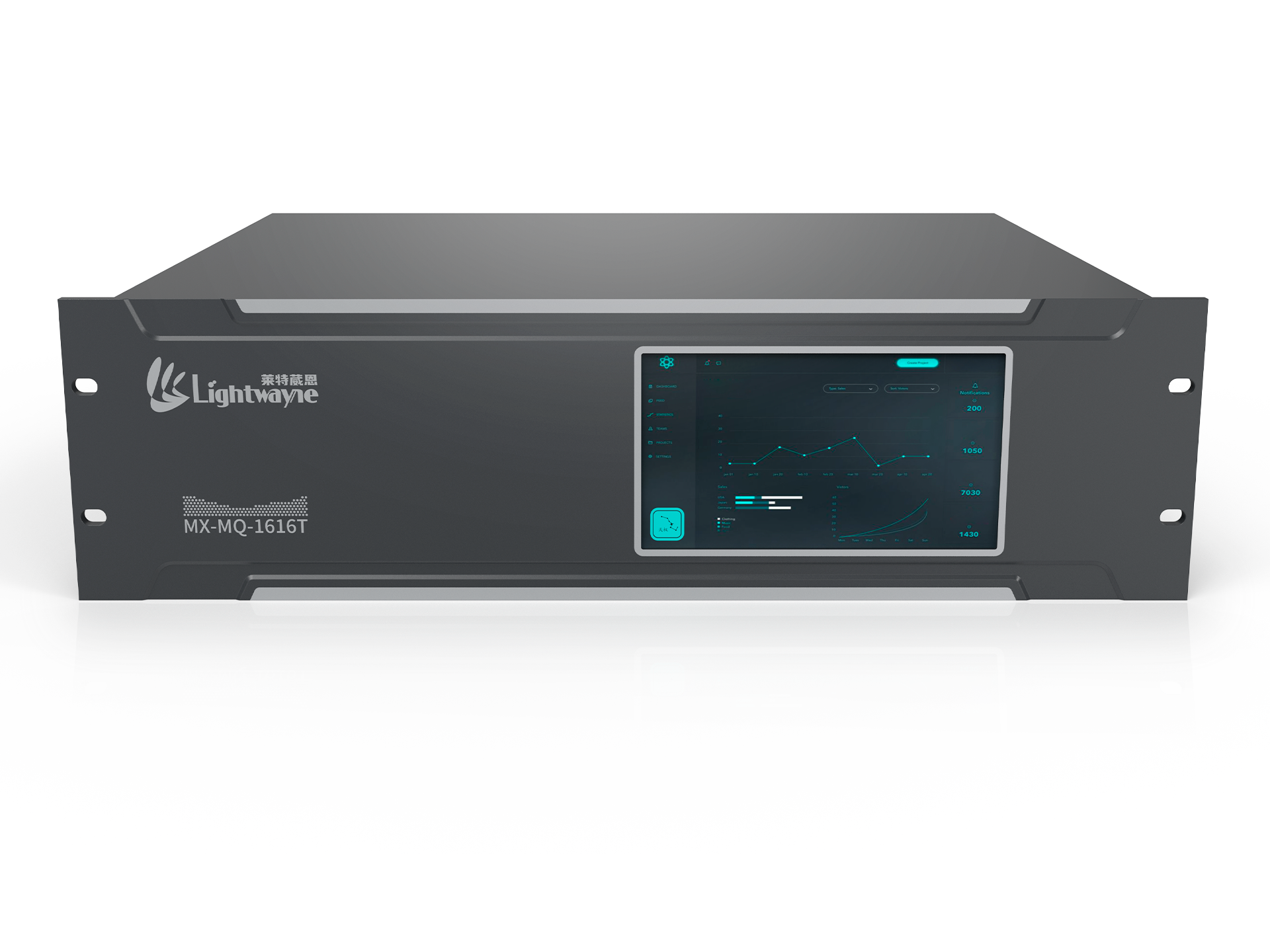

MX-MQ-1616T

无缝切换混合矩阵

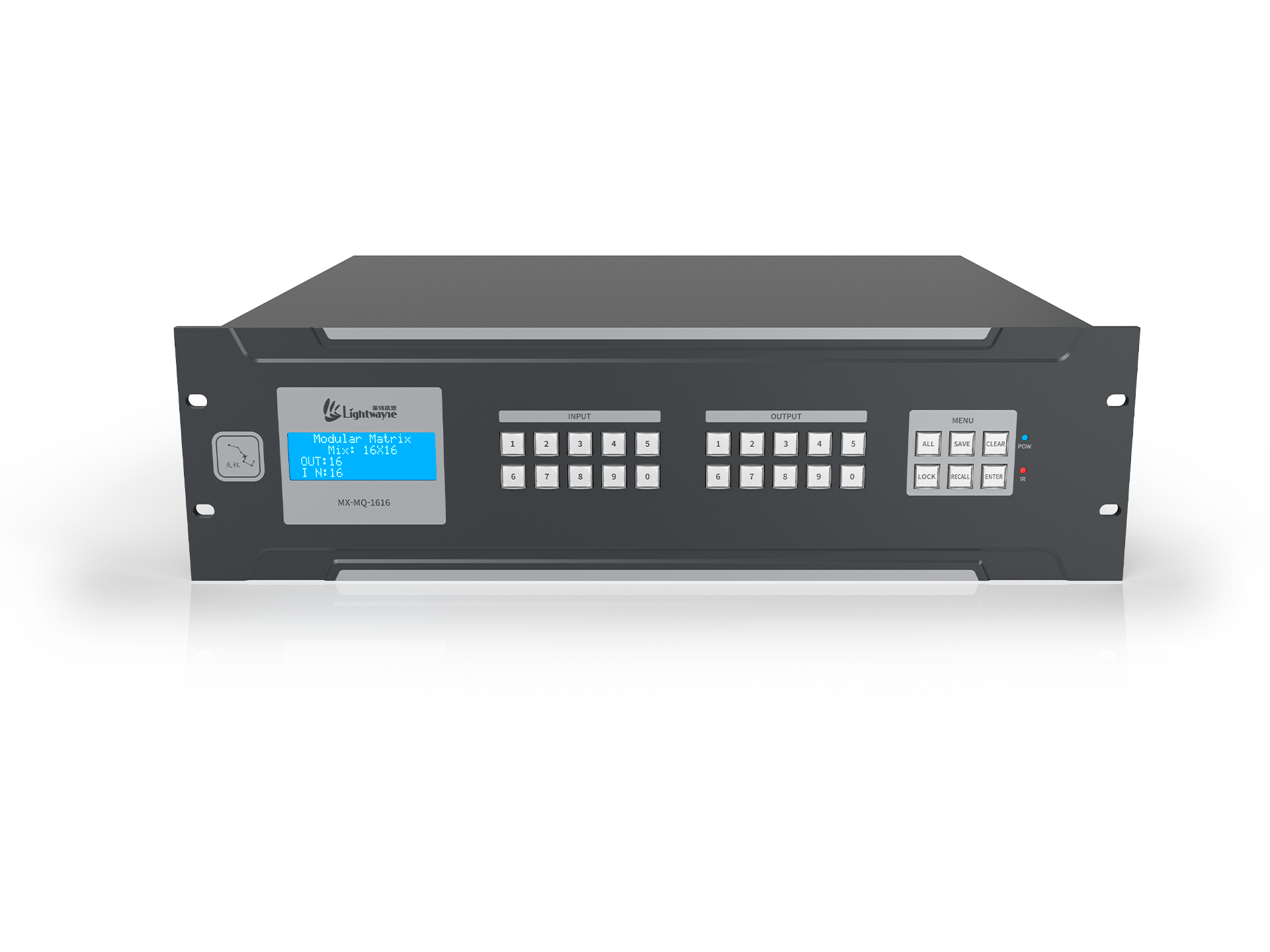

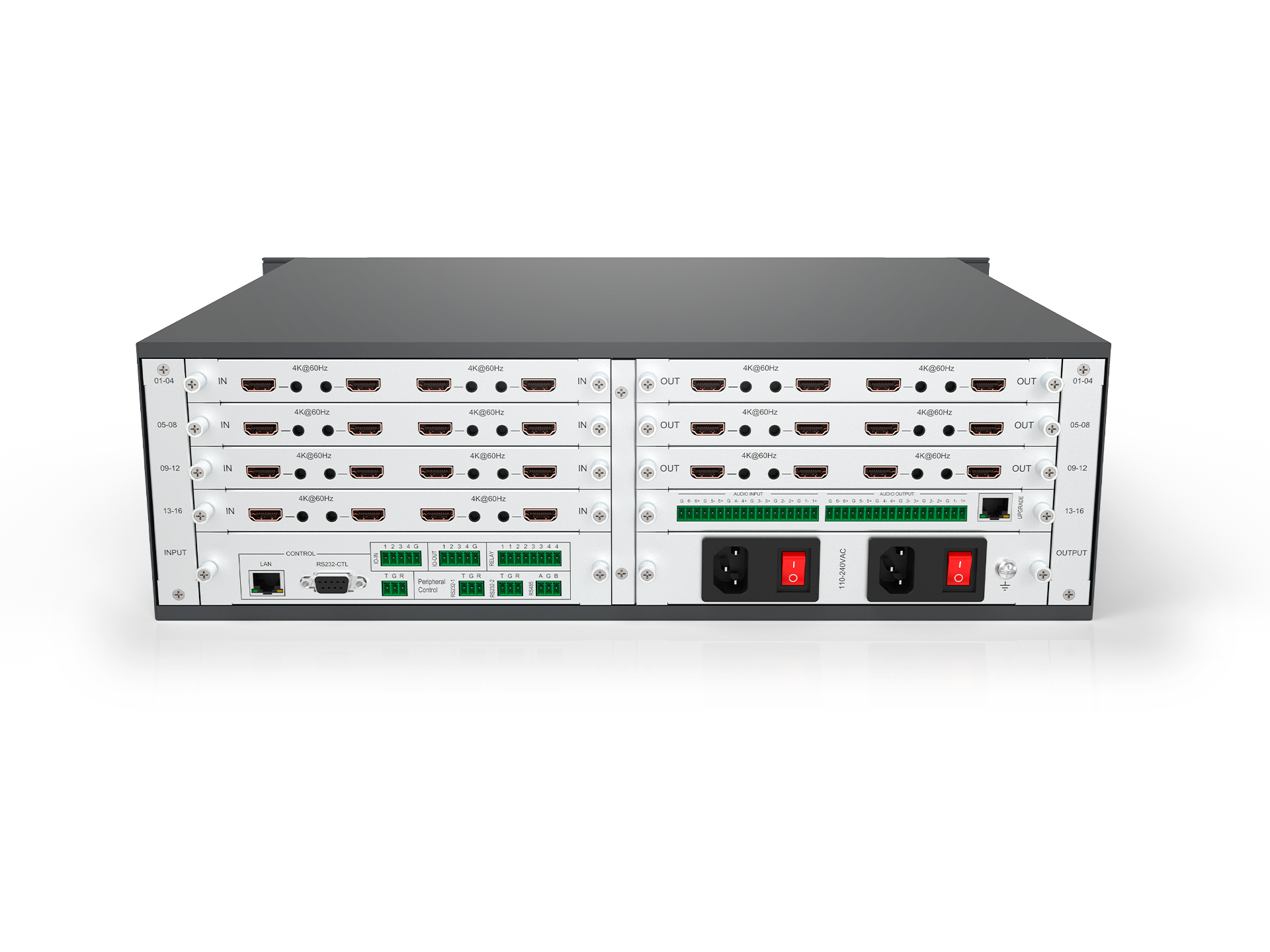

MX-MQ-1616

无缝切换混合矩阵

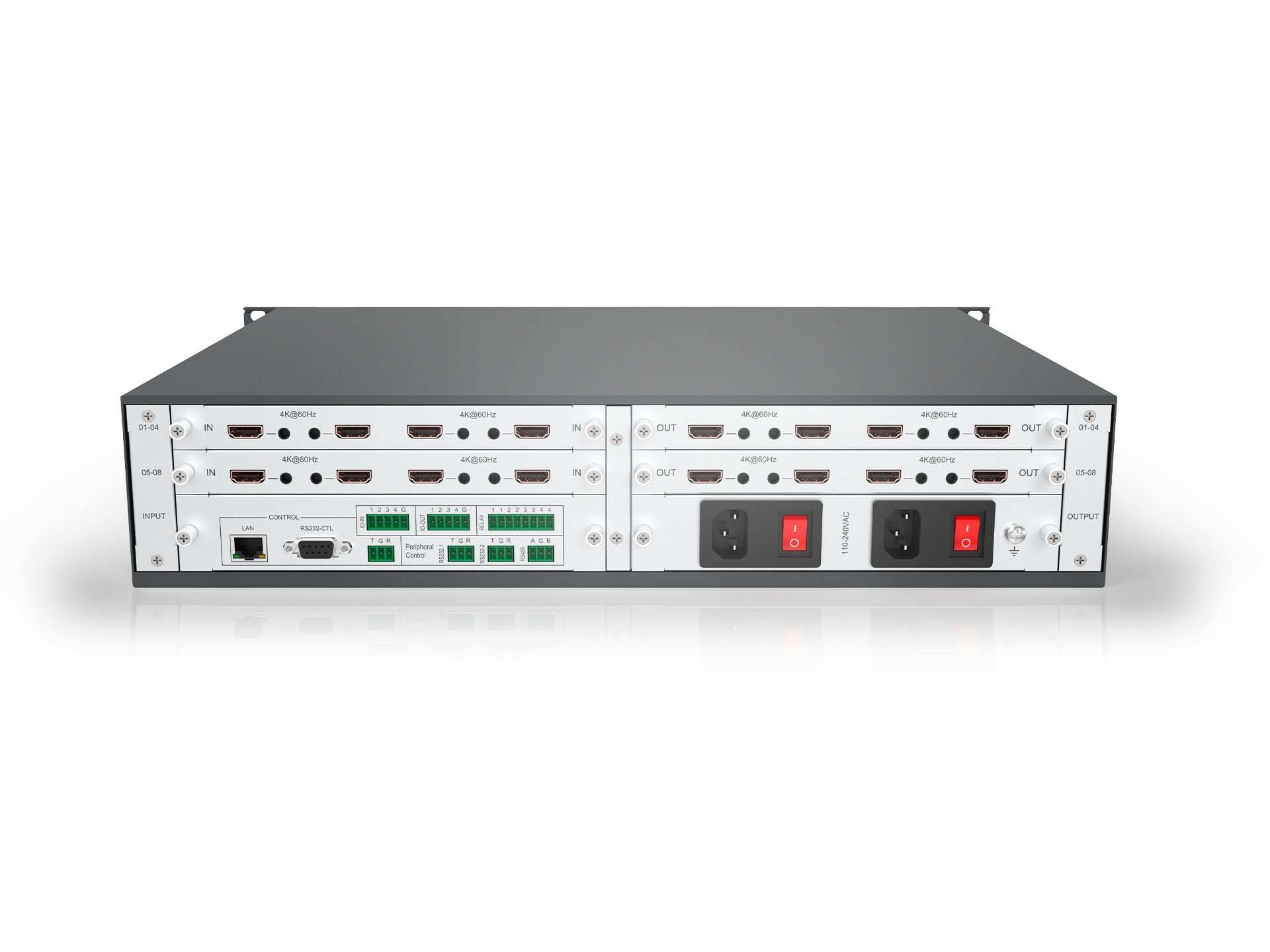

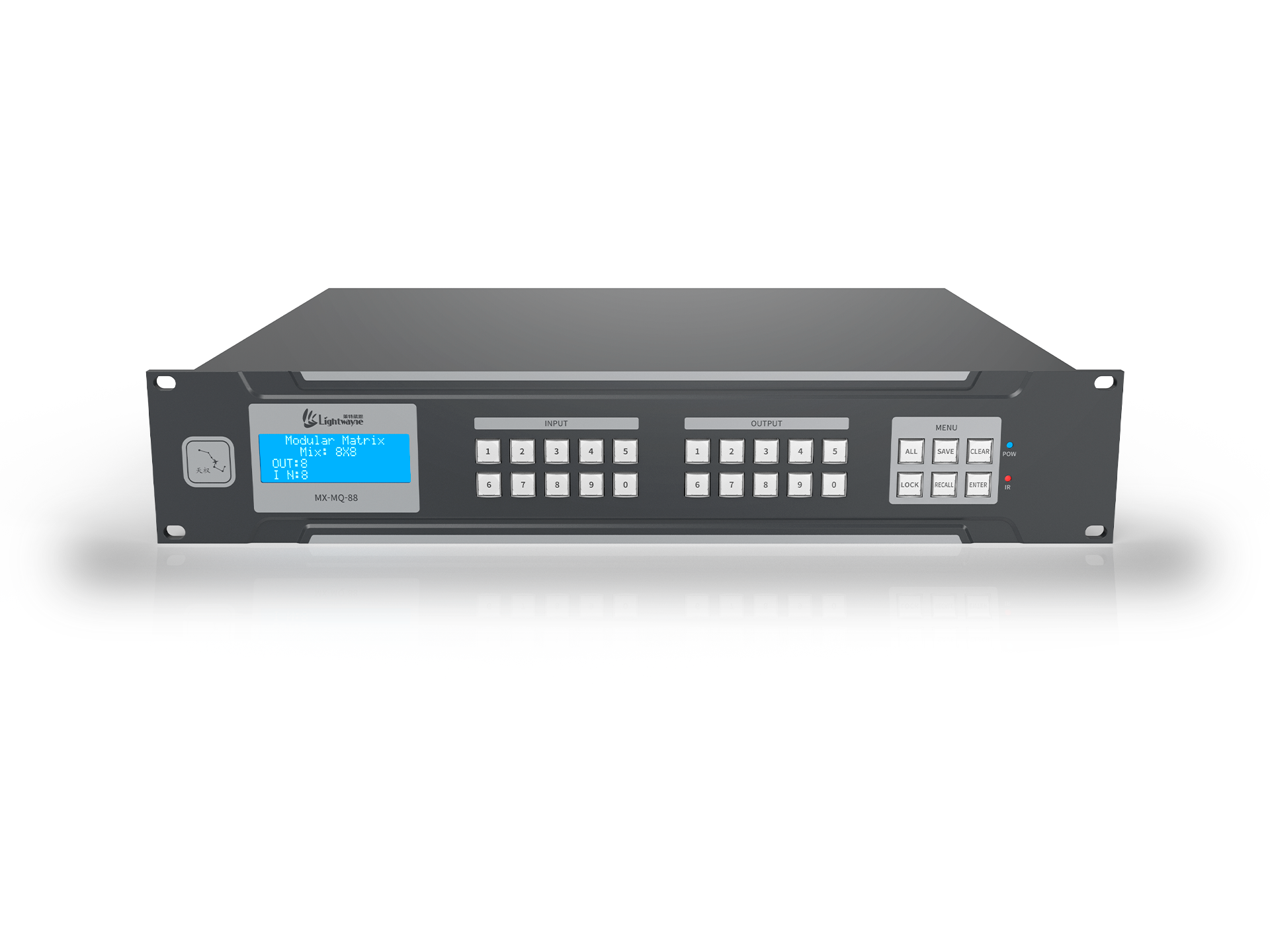

MX-MQ-88
