天玑200系列

JPEG2000 编码器

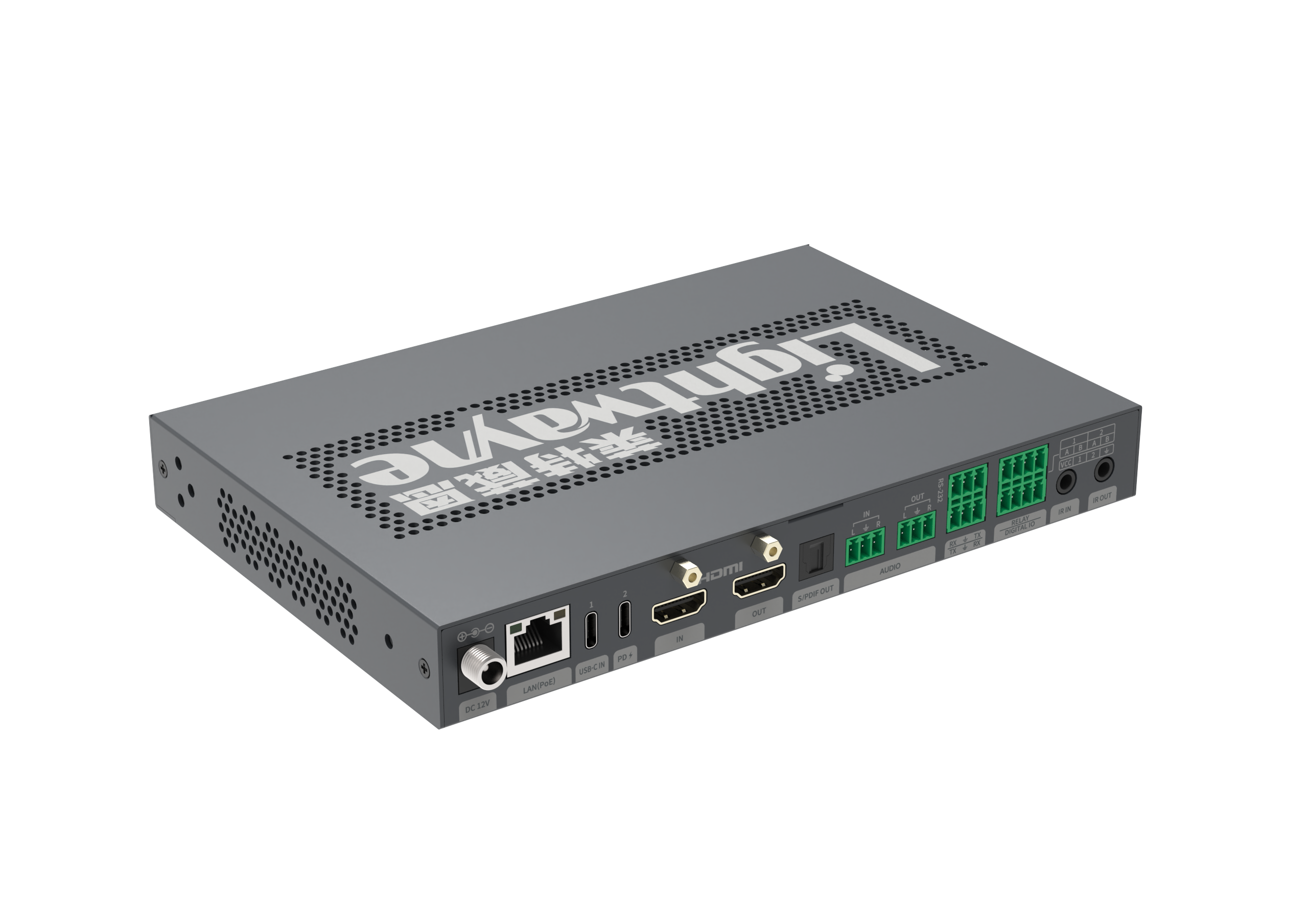

型号：NDX-J200-ENC

天玑200系列分布式音视频编码器基于JPEG2000技术。编码器输入支持视频分辨率高达4K60 4:4:4，支持音频剥离和嵌入。

产品支持ARC/eARC/SPDIF/模拟音频回传功能，且支持USB 2.0/KVM/摄像头、1G以太网、双向RS-232、双向红外和POE功能。客户模式支持RS-232、红外和CEC控制。内置两路继电器端口和两路I/O端口进行接触控制。

内置MJPEG子流，支持API命令以实现灵活配置，适用于第三方控制应用程序预览视频内容。系统提供灵活的控制方式，可基于千兆以太网交换机智能组网。

功能特性

1路1G网线端口；
前面板带LCD显示屏，可显示设备ID、分辨率、IP地址、自定义中文名称等信息；
可通过按键对编码器参数进行配置；
1路HDMI输入接口、2路USB-C接口，HDMI接口和USB-C接口支持信号自动切换，1路HDMI环出接口；
HDMI接口带线缆固定卡口；
USB-C IN 1端口支持视频/音频/USB数据传输，支持PD100W充电（需在USB-C IN 2接口配置适配器）；
符合DP1.4a、HDMI 2.0b、HDCP 2.2规范；
视频分辨率最高可达4K@60Hz 4:4:4；
视频带宽18Gbps；
端到端延时≤17ms；
支持音频加嵌/解嵌；
1路凤凰端子模拟音频输入接口，1路凤凰端子模拟音频输出接口，1路光纤音频输出接口，支持音频加解嵌；
2路凤凰端子RS232控制接口，1路3.5mm插孔红外输入接口，1路3.5mm插孔红外输出接口，支持双向IR和RS-232控制信号透传；
2路USB-A 2.0接口，1路USB-C HOST接口，支持USB KVM和USB路由控制；
支持视频/音频/RS-232/IR/USB/CEC单独路由和跟随视频；
2路低压继电器接口，每组独立隔离；
2路GPIO接口，用于数字电平信号输出控制或输入检测；
支持单播和组播，点对点信号延长、视频矩阵和最多9x9视频墙功能；
支持AES67，可选内置DANTE AV-A；
支持ARC/eARC/SPDIF/模拟音频回传功能；
单根网线信号传输距离可达100米；
内置MJPEG子流用于实时画面预览；
高级EDID管理；
具备一键恢复出厂设置按钮；
支持前面板按键、IR、RS-232、TCP/IP和Web GUI控制；
支持DC和POE双供电。

技术规格

参数规格
HDMI兼容	HDMI 2.0b
HDCP兼容	HDCP 2.2
视频带宽	18Gbps
视频压缩标准	JPEG2000
网络视频带宽	1Gbps
视频分辨率	高达4K@60Hz 4:4:4
颜色深度	输入：8/10/12-bit；输出：8-bit
颜色空间	RGB 4:4:4, YCbCr 4:4:4 / 4:2:2 / 4:2:0
HDMI音频格式	LPCM 2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-96/24, DTS-EX DSD, DTS High Res, DTS-HD Master
传输距离	100米（CAT5E/6/6A/7）
红外电平	默认12V，可选5V
红外频率	宽频20K - 60KHZ
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)
连接

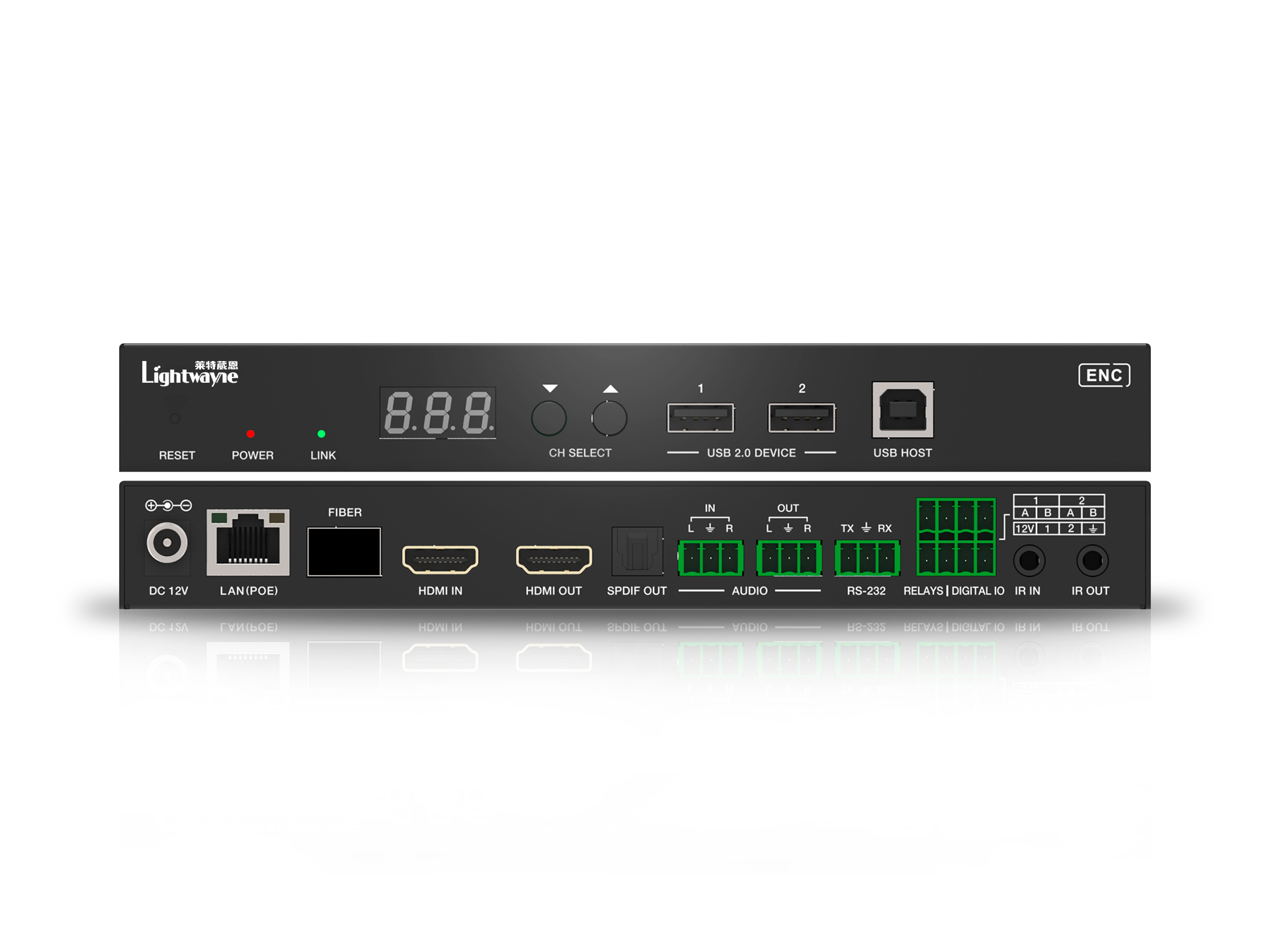

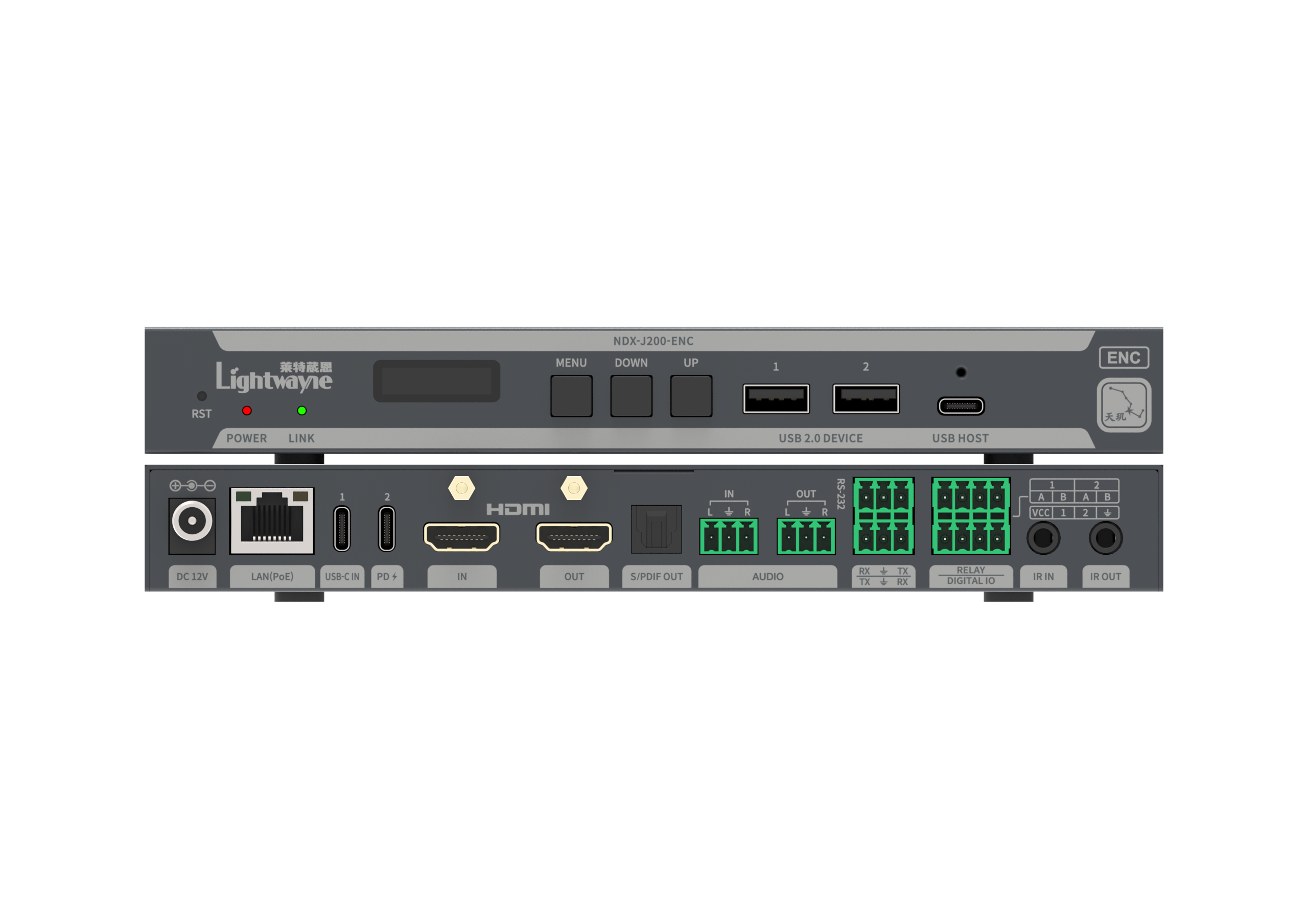

编码器	输入：1×HDMI IN，1×L/R AUDIO IN 输出：1×HDMI OUT，1×SPDIF OUT 1×L/R AUDIO OUT 控制：1×RS-232，1×LAN (POE) 1×FIBER，1×USB 2.0 HOST 2×USB 2.0 DEVICE，2×RELAYS 2×DIGITAL IO，1×IR IN，1×IR OUT
机身
外壳	金属外壳
颜色	黑色
尺寸	204mm[长]×136mm[宽]×25.5mm[高]
重量	编码器：631g
供电电源	输入：AC100 - 240V 50/60Hz；输出：DC 12V/2.5A
电源功耗	编码器：8.52W
操作温度	0°C~40°C/32°F~104°F
储存温度	-20°C~60°C/-4°F~140°F
相对湿度	20~90% RH(无凝结)
分辨率/线长	4K60-米 4K30-米 1080P60-米
HDMI IN/OUT	5米 10米 15米
建议使用高级高速HDMI线。

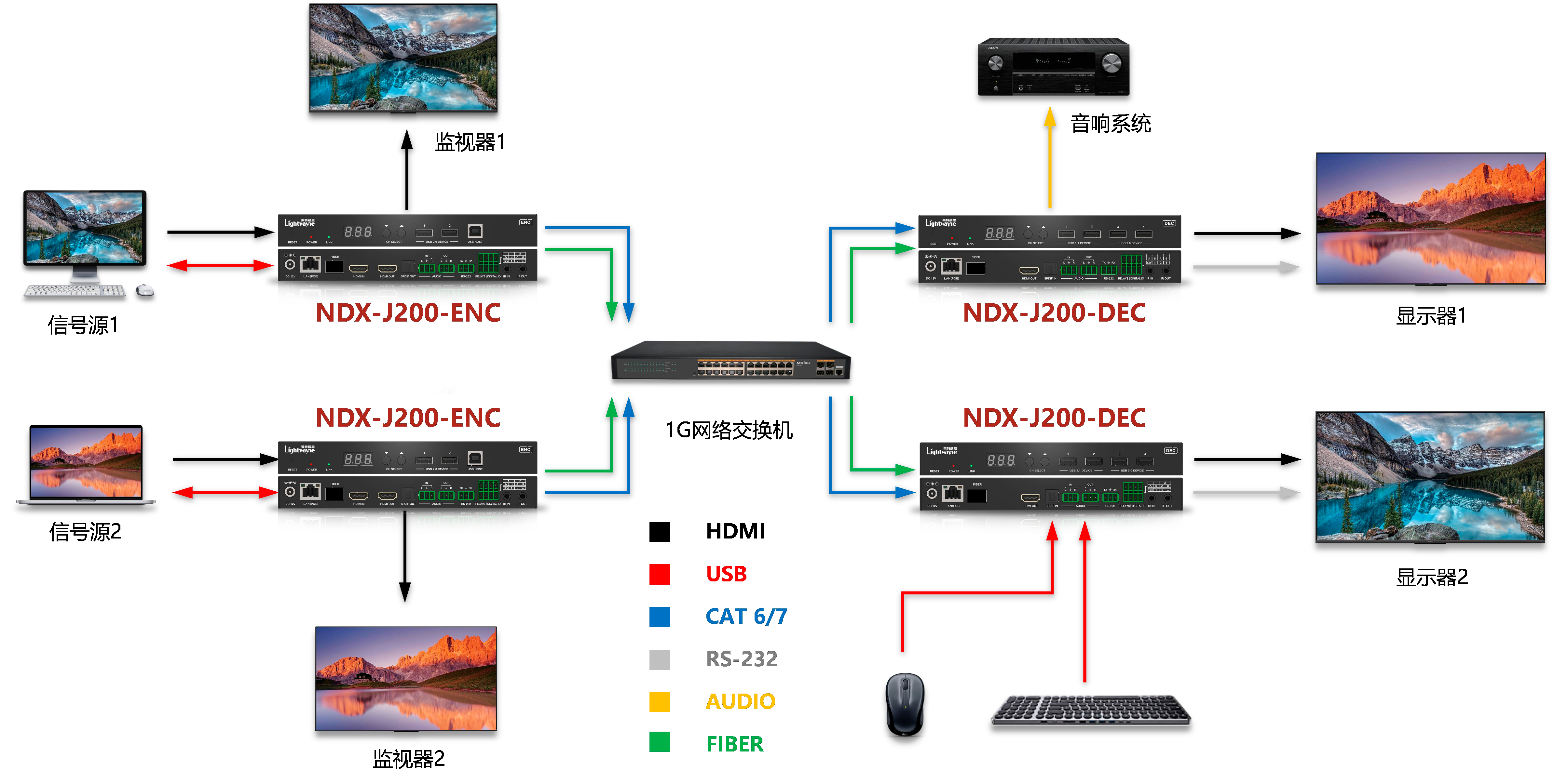

接线图
