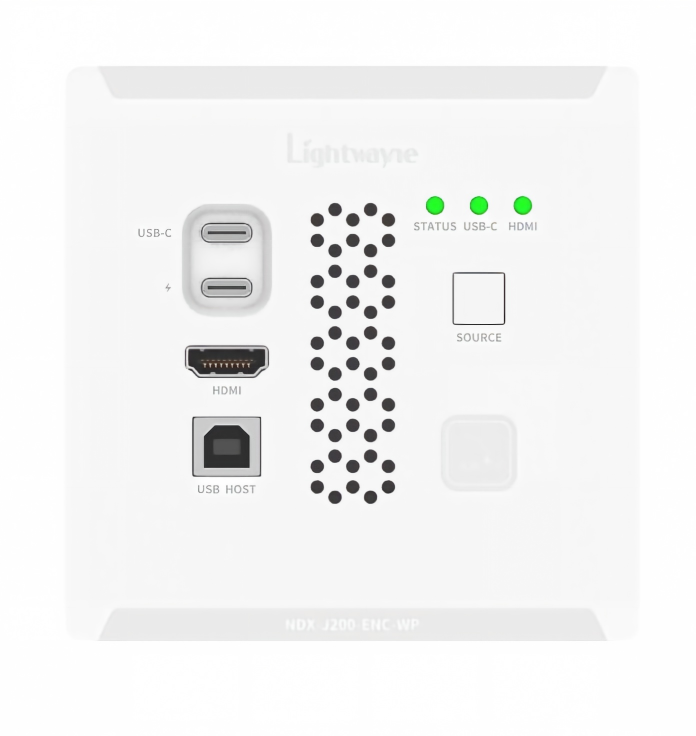

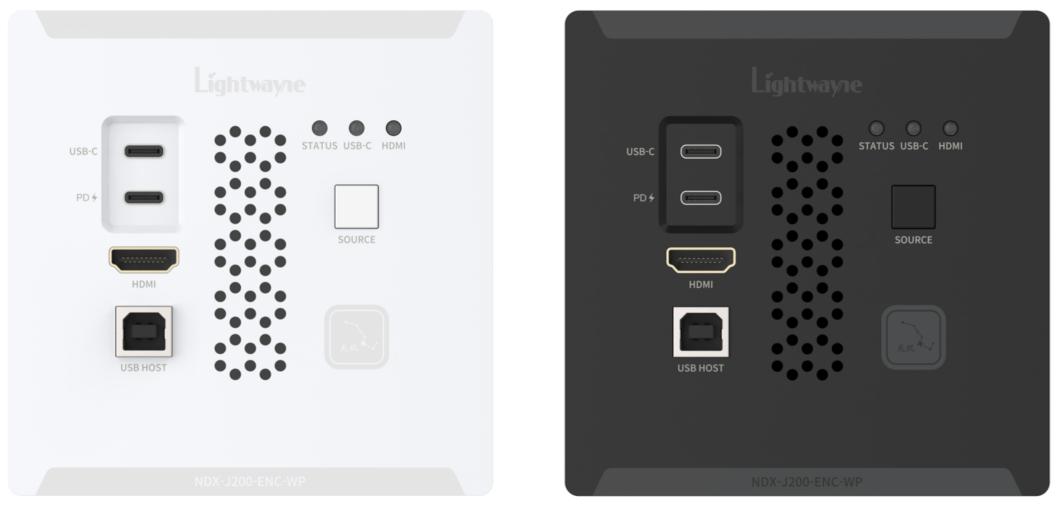

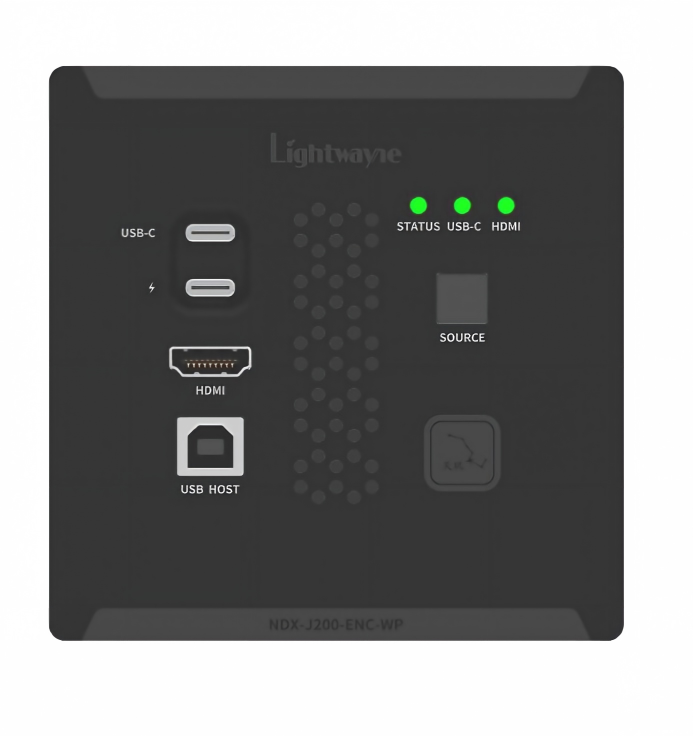

天玑200系列

JPEG2000墙面编码器

型号：NDX-J200-ENC-WP

天玑200系列墙面分布式编码器基于JPEG2000技术，采用1G电口网络，输入视频分辨率高达4K@60Hz 4:4:4,支持音频剥离和嵌入。

产品支持HDMI输入和USB-C输入，信号源可手动/自动切换，支持USB KVM,USB摄像头和RS-232控制。

内置MJPEG子流，支持API命令以实现灵活配置，适用于第三方控制应用程序预览视频内容。系统提供灵活的控制方式，可以基于千兆以太网交换机智能组网。

功能特性

● 墙面面板式分布式编码器

● 1路1G网线端口

● 1路HDMI输入接口，2路USB-C接口，USB-C1支持音视频/USB数据传输，USB-C2连接电源适配器可为USB-C连接设备供电

● 符合HDMI 2.0b、HDCP 2.2、DP 1.2规范

● 视频分辨率最高可达4K@60Hz 4:4:4

● 视频带宽18Gbps

● 端到端延时≤17ms

● 1路凤凰端子音频输入接口，1路凤凰端子音频输出接口，支持音频加嵌/解嵌

● 1路凤凰端子RS232接口，支持RS232控制信号透传和本地串口控制

● 2路USB 2.0接口、1路USB HOST接口，支持USB KVM和USB路由控制

● 支持视频/音频/RS-232/IR/USB/CEC单独路由和跟随视频

● 1个信号源切换按键，用于信号源手动/自动切换和设备恢复出厂设置

● 支持单播和组播，点对点信号延长、视频矩阵和最多9x9视频墙功能

● 支持可选内置Dante AV-A模式

● 单根网线信号传输距离可达100米

● 内置MJPEG子流用于实时画面预览

● 支持RS232、TCP/IP、Web GUI和第三方中控控制

● 支持DC或PoE供电

技术规格

参数规格
HDMI兼容	HDMI 2.0b
HD CP兼容	HDCP 2.2
视频带宽	18Gbps
视频压缩标准	JPEG2000
网络带宽	1Gbps
USB带宽	480Mbps
颜色空间	RGB,YCbCr 4:4:4/4:2:2,YUV 4:2:0

颜色深度	输入：8/10/12-bit 8-bit(4K604:4:4) 输出：8-bit


视频输入分辨率	640x480p60Hz,720x480i59.94/p59.94Hz, 720x576i50/p50Hz,800x600p60Hz, 1024x768p60Hz,1280x1024p60Hz, 1280x720p50/59.94/60Hz,1360x768p60Hz ,1440x900p60Hz,1440x1050p60Hz, 1600x1200p60Hz, 1920x1080i50/59.94/60Hz,1920x1080p23. 98/24/25/29.97/30/50/59.94/60Hz, 3840x2160p23.98/24/25/29.97/30/50/59. 94/60Hz, 4096x2160p23.98/24/25/29.97/30/50/59. 94/60Hz








视频输出分辨率	取决于分布式解码器
音频格式	LPCM 2.0/5.1/7.1CH,Dolby Digital/Plus/EX ,Dolby True HD,Dolby Atmos,DTS, DTS-96/24,DTS-EX DSD,DTS High Res, DTS-HD Master,DTS:X


音频采样率	48KHz
传输距离	100米(CAT5E/6/6A/7)

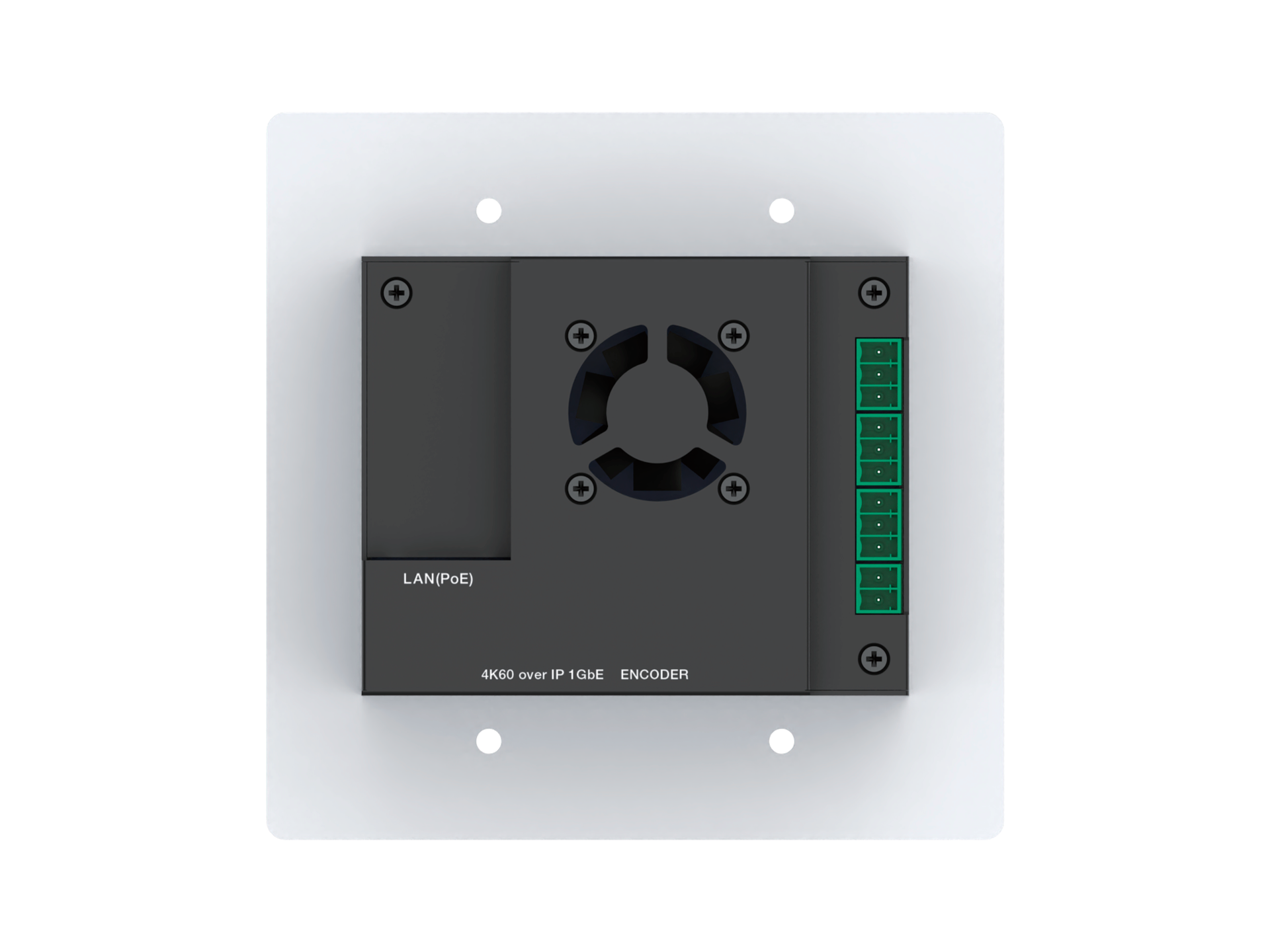

连接
发射器	输入：
	1×HDMI IN Type A[19-pin 母头] 1×USB-C 视频 1×USB-C 电源

	1×USB-C 电源
	1×L/R Audio IN [3-pin 3.5mm 凤凰端子] 2×USB Device [Type A,4-pin 母头] 1×R-232 [3-pin 3.5mm 凤凰端子]

	输出：
	1×USB Host [Type B,4-pin 母头] 1×L/R Audio OUT [3-pin 3.5mm 凤凰端子]

机身
外壳	金属外壳

颜色	前面板：白色；底壳：黑色
尺寸	116mm×115mm×45mm
净重	350g
供电电源	输入：AC100~240V 50/60Hz 输出：DC 12V/2.5A
电源功耗	12W(最大值)
操作温度	0°℃~40°℃
储存温度	-20C~60℃
相对湿度	20~90%RH (无凝结)
分辨率/线长	4K60- 米 4K30- 米 1080P60- 米
HDMI IN/OUT	5米 10米 15米
建议使用高级高速HDMI 线。

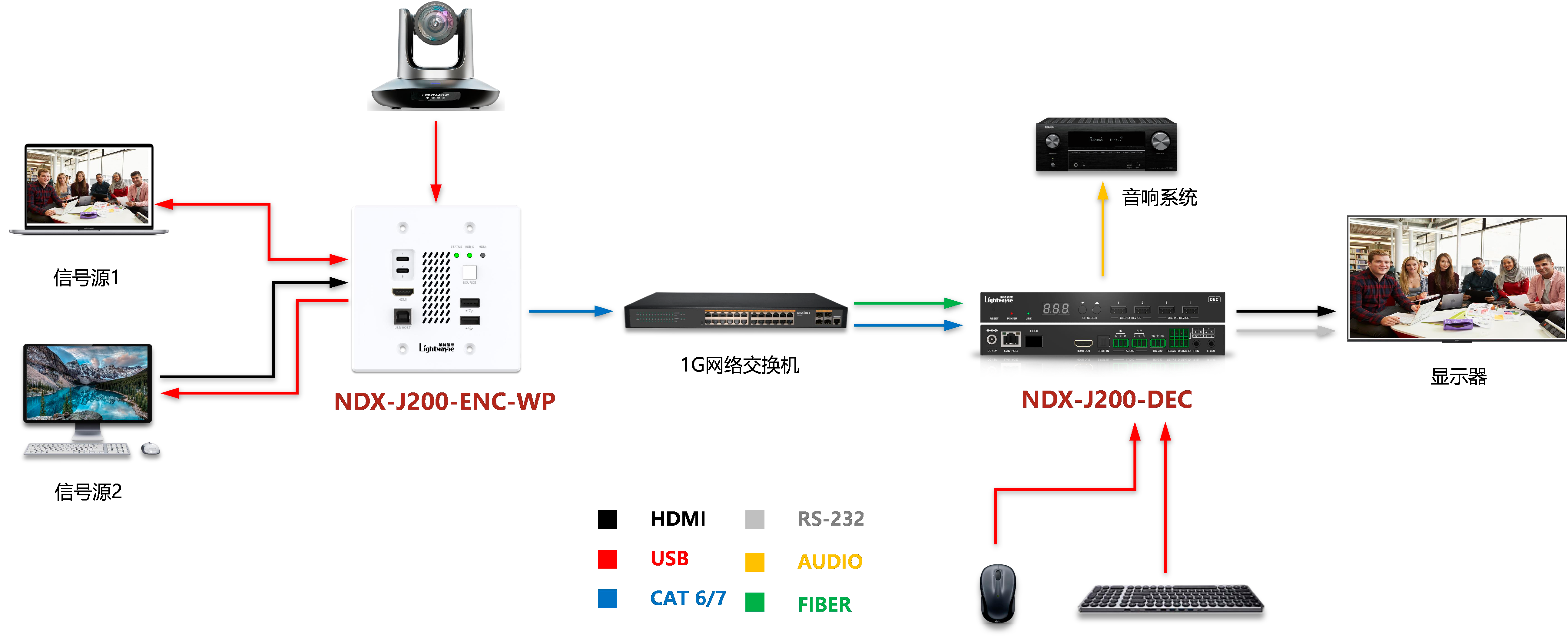

接线图
