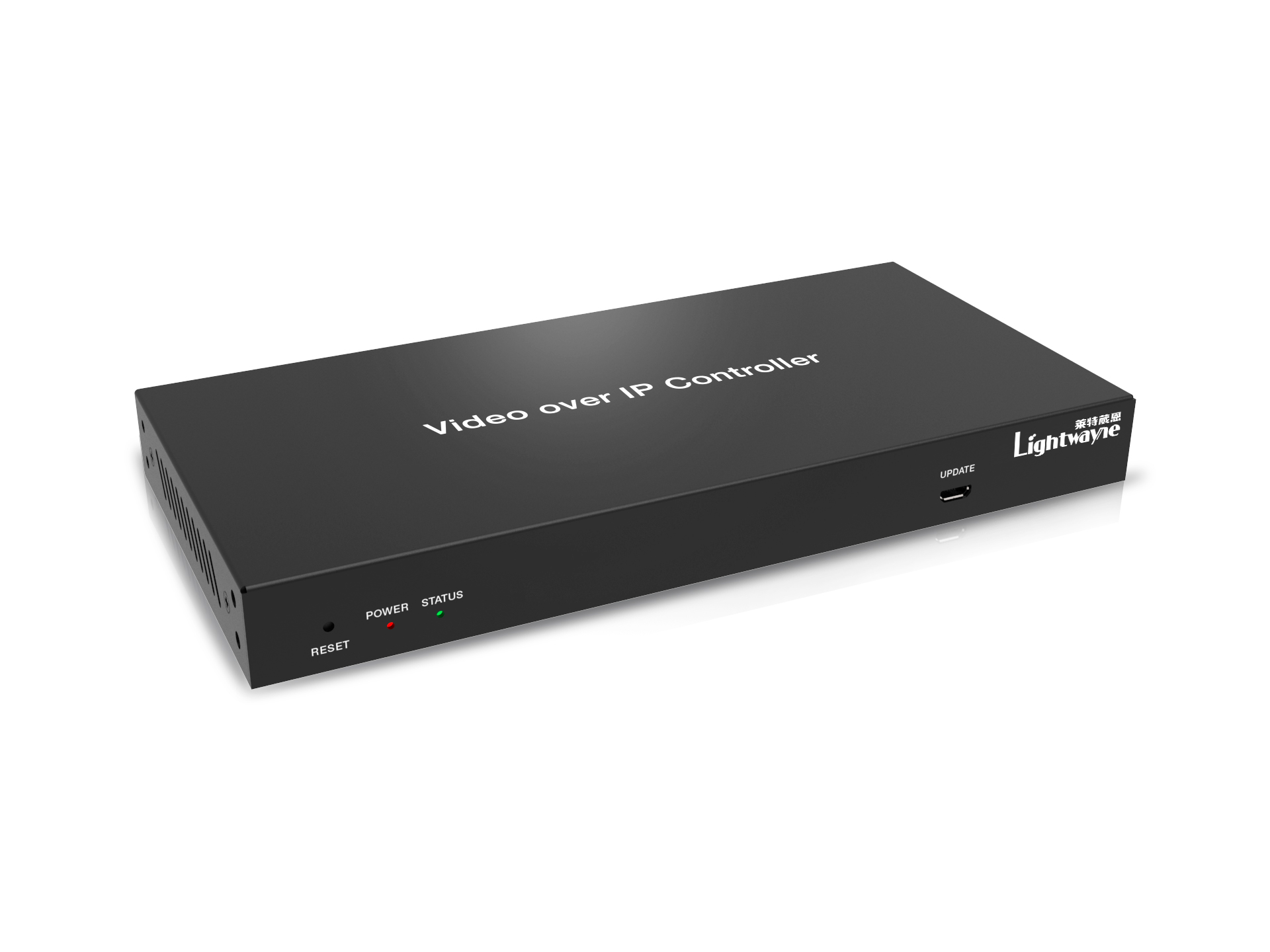

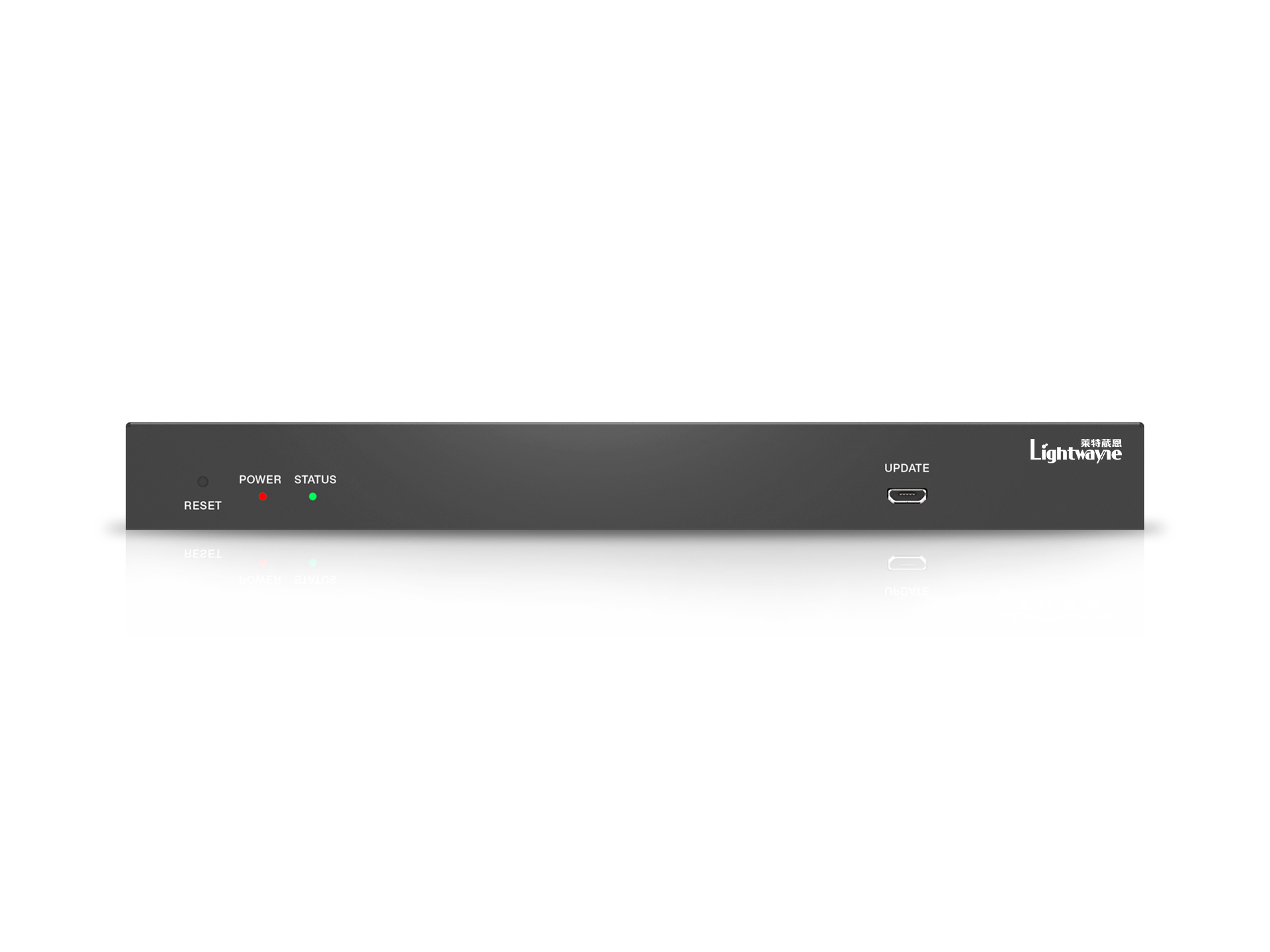

天玑300系列

SDVoE IP控制服务器

型号:NDX-S300-CS

天玑300系列SDVoE IP控制服务器是用于控制和管理SDVoE IP类产品的控制服务器。支持双1G网口,可实现控制网络和多播视频分发网络双网隔离。

支持Web GUI/TCP/RS-232/IR/GPIO控制和POE功能。IP类产品目前处于市场需求逐步增加阶段,应用场合将会越来越广泛。

功能特性

易于创建项目、控制和管理系统

兼容HTTPS、SSH安全协议

内置Web GUI控制界面,支持拖拽操作

支持画面预览

支持分布式系统的视频、音频、RS-232、IR、KVM控制和管理

双1G网口(VIDEO LAN接口支持POE功能)可以隔离控制和组播网络

支持LAN/RS-232接口控制,可接第三方中控设备

支持IR红外信号接收和环路输出(3.5mm音频插孔, 12V电平)

4路GPIO控制端口(5V/12V可选电平)

多重电路保护,防雷击,静电等损坏

可靠的系统设计,7*24小时可靠稳定工作


技术规格

参数规格

网络带宽

100M/1G

传输距离

100米(CAT 5E/6/6A/7)



控制端口

2 x 1G LAN [RJ45接口] [VIDEO LAN支持POE]

1 x IR IN [3.5mm立体声迷你插孔, 12V level]

1 x IR OUT [3.5mm立体声迷你插孔]

1 x DIGITAL I/O [6-pin 3.81mm凤凰端子]

2 x RS-232 [3-pin 3.81mm凤凰端子]

1x USB Host [Micro USB, 5-pin母座]

尺寸

204mm(长)×98.5mm(宽)×21.5mm(高)

外壳

金属外壳

颜色

黑色

重量

508g

供电电源

12V/1A

电源功耗

8.4W

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90% RH (无凝结)

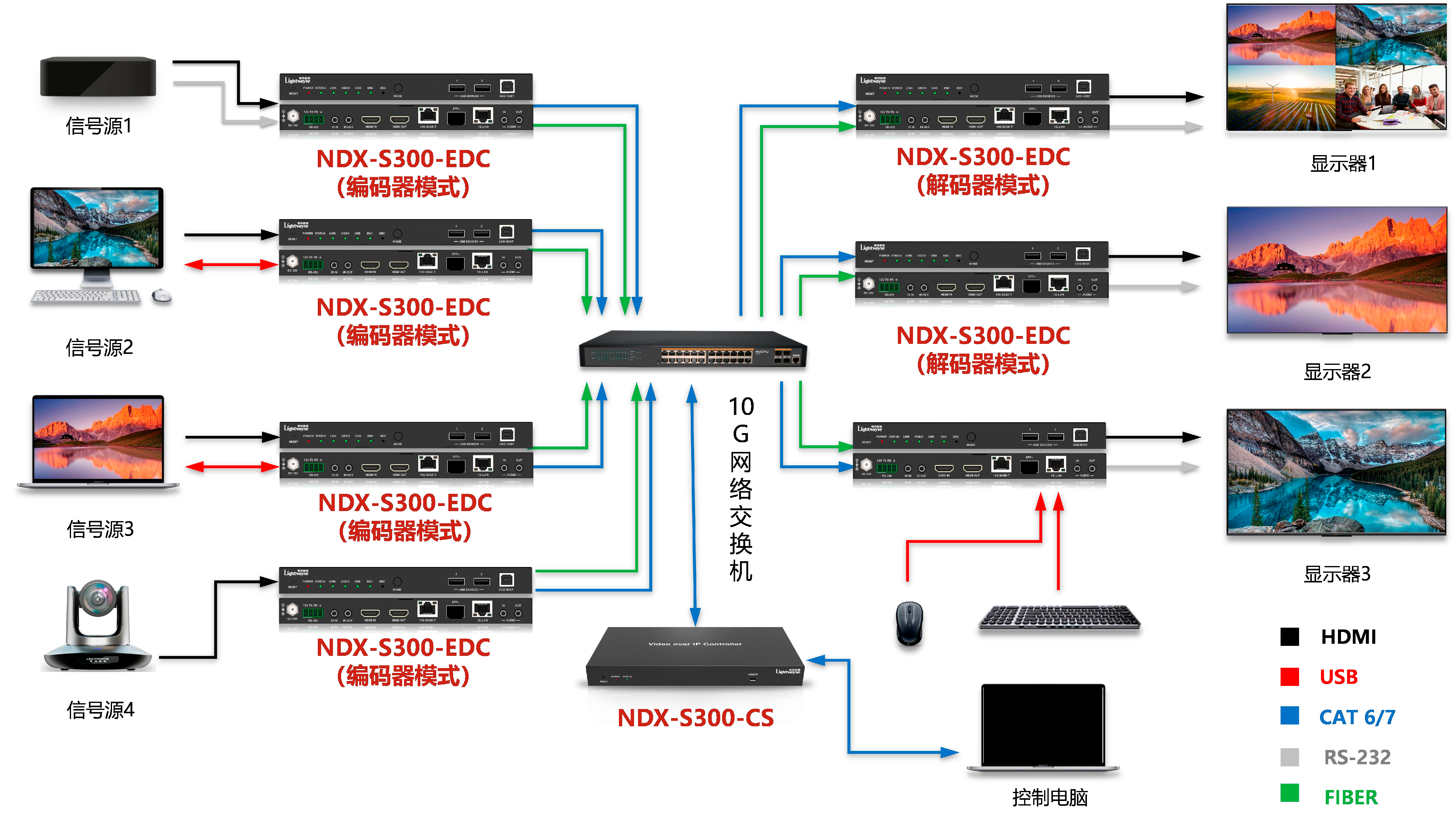

接线图
