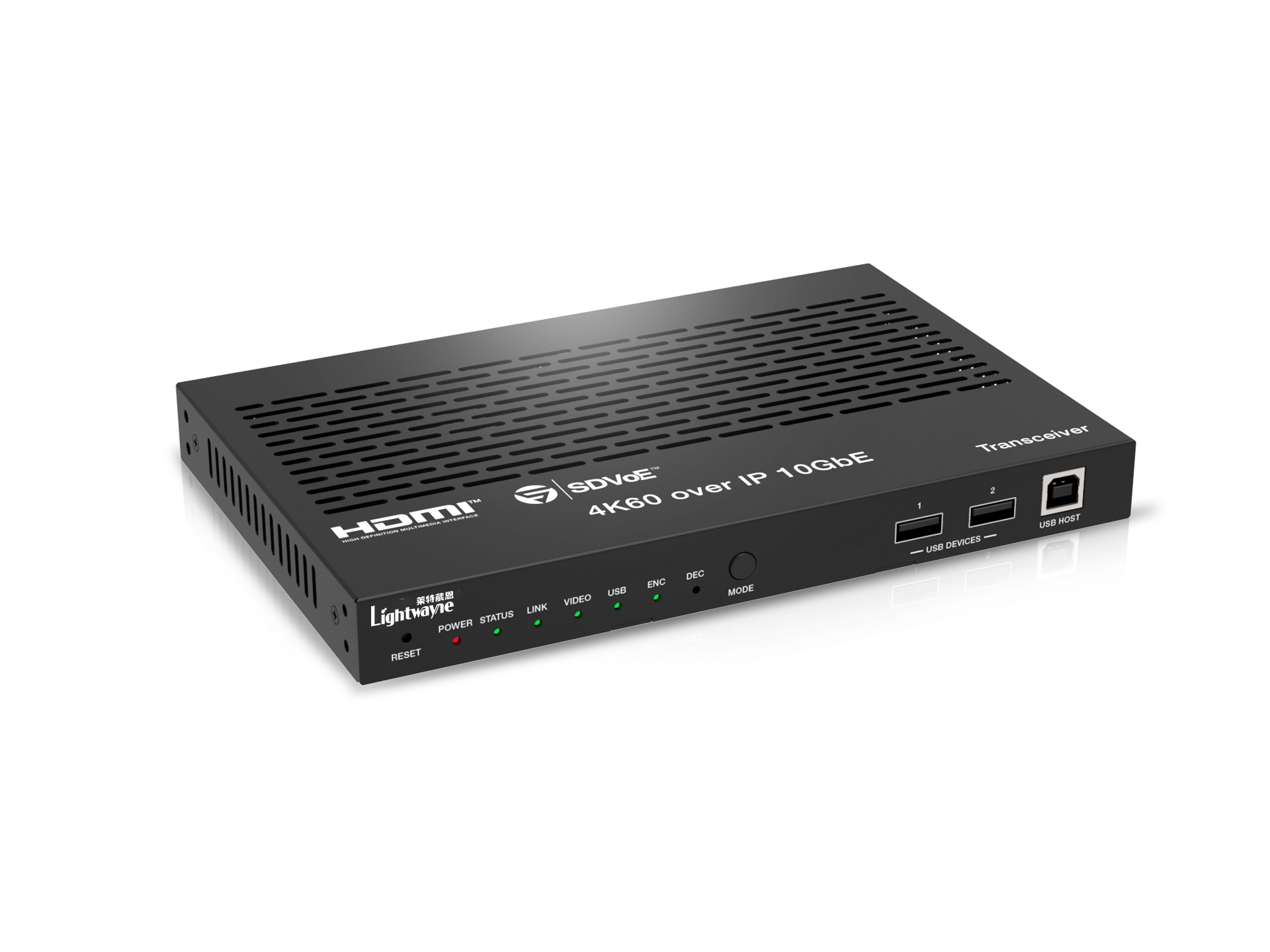

天玑300系列

SDVoE 编解码一体机

型号：NDX-S300-EDC

天玑300系列解决方案是符合SDVoE标准的多合一IP音视频解决方案，可通过标准的10G铜缆/光纤网络交换机提供高质量的未压缩4K和零帧延迟音频/视频IP网络传输。支持无缝切换、视频墙和多视图功能。支持传输HDMI 2.0b音视频，例如HDR（高动态范围），全色深度和多通道数字音频流。

收发一体设计，可根据现场应用灵活配置成编码器或解码器。内置控制和数据辅流支持高质量、带宽可配置的H.264/H.265压缩视频流，可满足移动端实时视频预览或视频监控等需求。多个信号和数据信号可以同时与音频、视频信号一起传输，包括双向IR，RS-232，USB KVM，CEC和千兆网络。

功能特性

● 10G分布式系统

● 编解码一体，支持按键或API指令设置编码器/解码器模式；

● 光电一体，1路10G网线端口、1路10G网络光纤端口、支持光口、电口自动侦

测，优先级可配置；

● 1路1G以太网或辅流传输网口、支持H.264/H.265辅流用于实时画面预览；

● 1路HDMI输入接口、1路HDMI输出/环出接口；

● 符合HDMI 2.0b、HDCP 2.2规范；

● 视频分辨率最高可达4K@60Hz 4:4:4；

● 视频带宽18Gbps；

● 端到端延时＜1ms；

● 1路3.5mm音频输入接口、1路3.5mm音频输出接口，支持音频任意路由；

● 1路RS232控制接口、1路3.5mm红外输入接口、1路3.5mm红外输出接口，支持双向IR和RS-232控制信号透传；

● 2路USB 2.0接口、1路USB HOST接口，支持USB KVM和CEC路由控制；

● 支持无缝切换、矩阵、最高9x9视频墙和25画面多视图功能；

● 支持HDR10, Dolby Vision, HLG及3D；

● 音频支持LPCM 7.1ch, Dolby TrueHD和DTS-HD Master Audio；

● 支持RS-232, TCP/IP和Web GUI控制；

● 具备一键恢复出厂设置按钮；

● 支持POE+功能。

技术规格

参数规格
HDMI兼容	HDMI 2.0b
HDCP兼容	HDCP 2.2
视频带宽	18Gbps
输入格式	10G Base-T
网络视频带宽	10Gbps
视频分辨率	高达4K@60Hz 4:4:4
颜色空间	RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
颜色深度	全色深度
HDR	HDR, HDR 10, DHR10+, Dolby Vision, HLG
HDMI音频格式	LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS,DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD, DTS:X
模拟音频格式	左右立体声模拟音频
传输距离	100米（CAT6A/7网线）/ 70米（CAT6网线）
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)

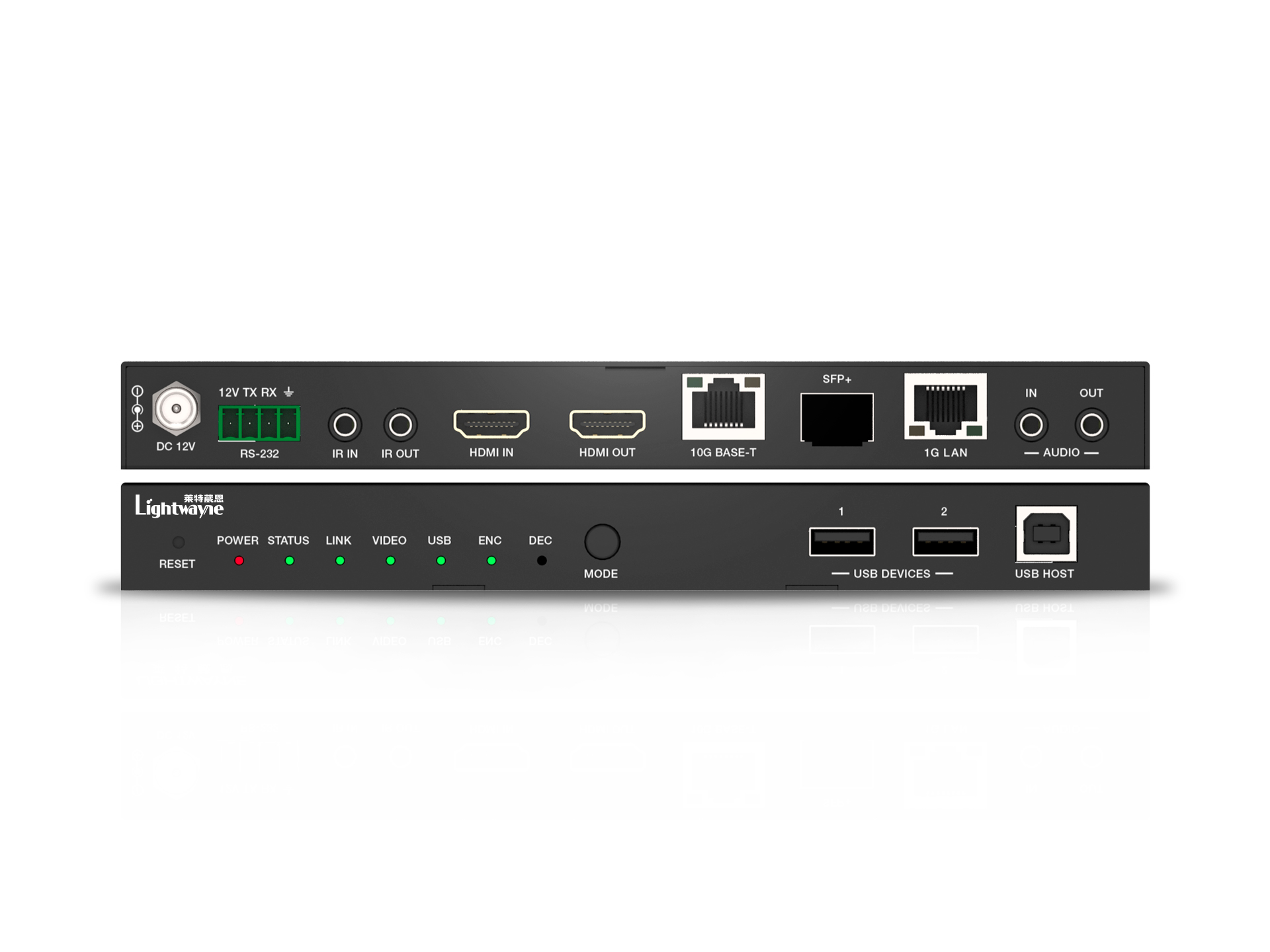

连接
输入端口	1×HDMI IN [Type A，19-pin母口]
	1×USB 2.0 HOST [Type B，4-pin母口]
	1×IR IN [3.5mm接口]
	1×AUDIO IN [3.5mm接口]
	1×RS-232 [4-pin凤凰端子]
输出端口	1×HDMI OUT [Type A，19-pin母口]
	1×AUDIO OUT [3.5mm接口]
	1×IR OUT [3.5mm接口]
	2×USB 2.0 IN [Type A，4-pin母口]
网络端口	1×10G Base-T [RJ45接口]
	1×10G SFP+ [Fiber slot]
	1×1G LAN [RJ45接口]
机身
外壳	金属外壳
颜色	黑色
尺寸	204mm [长] × 134mm [宽] × 21.5mm [高]
重量	693g
供电电源	输入：AC 100~240V 50/60Hz
供电电源	输出：DC 12V/2.5A
电源功耗	≈ 13.5W
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)
分辨率/线长	4K60-米 4K30-米 1080P60-米
HDMI IN/OUT	5米 10米 15米
建议使用高级高速HDMI线。

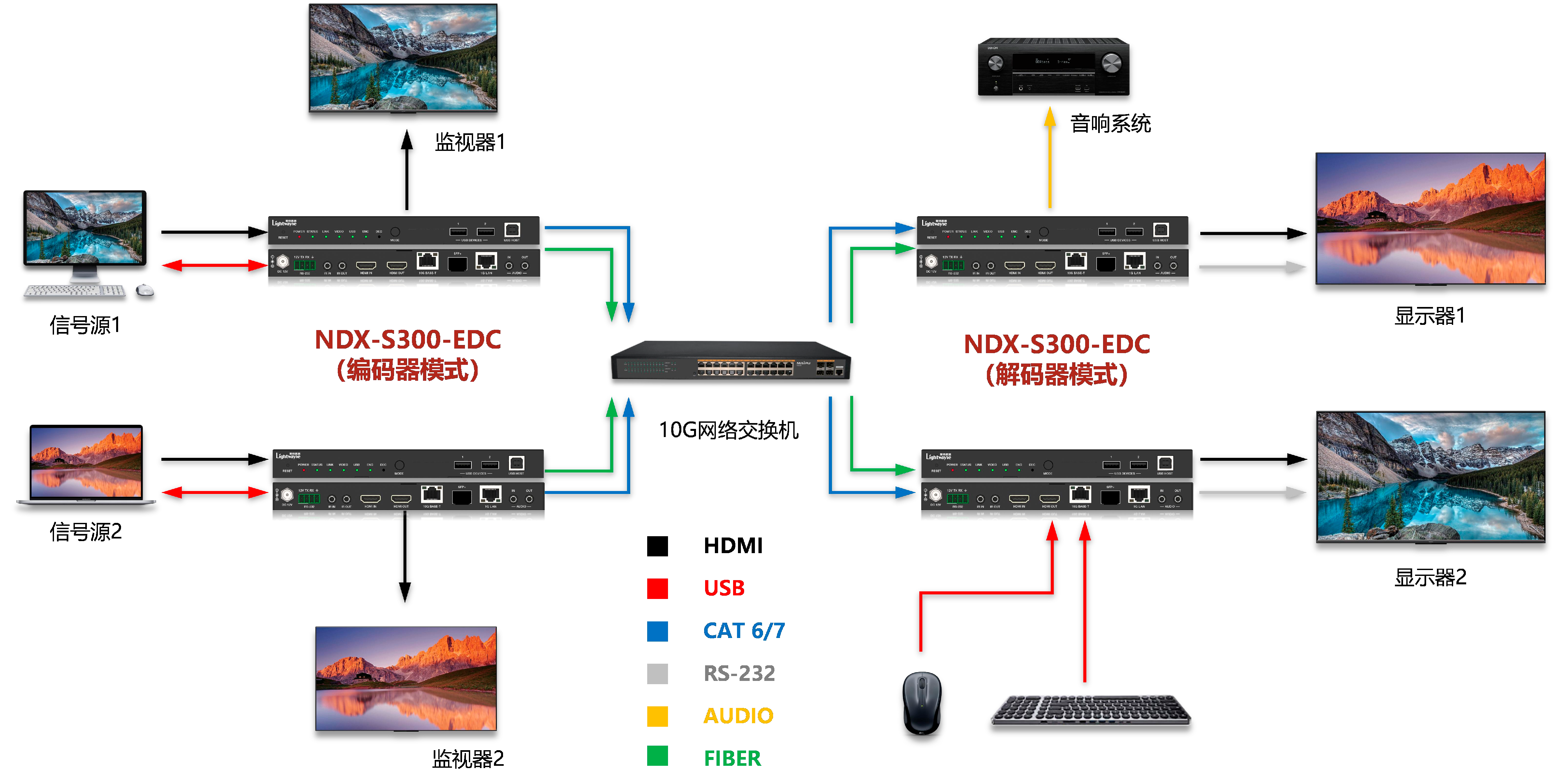

接线图
