HDMI固化矩阵

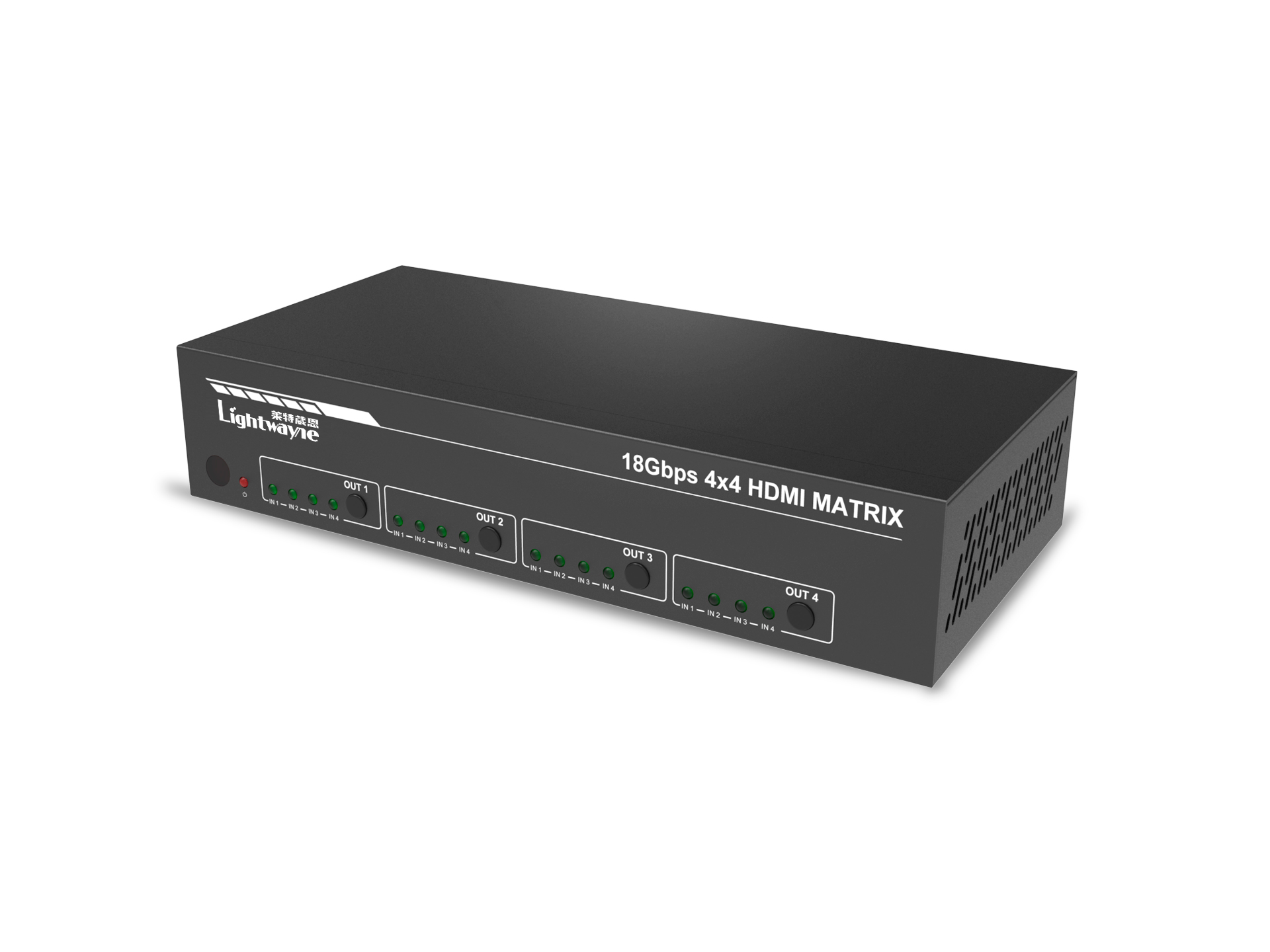

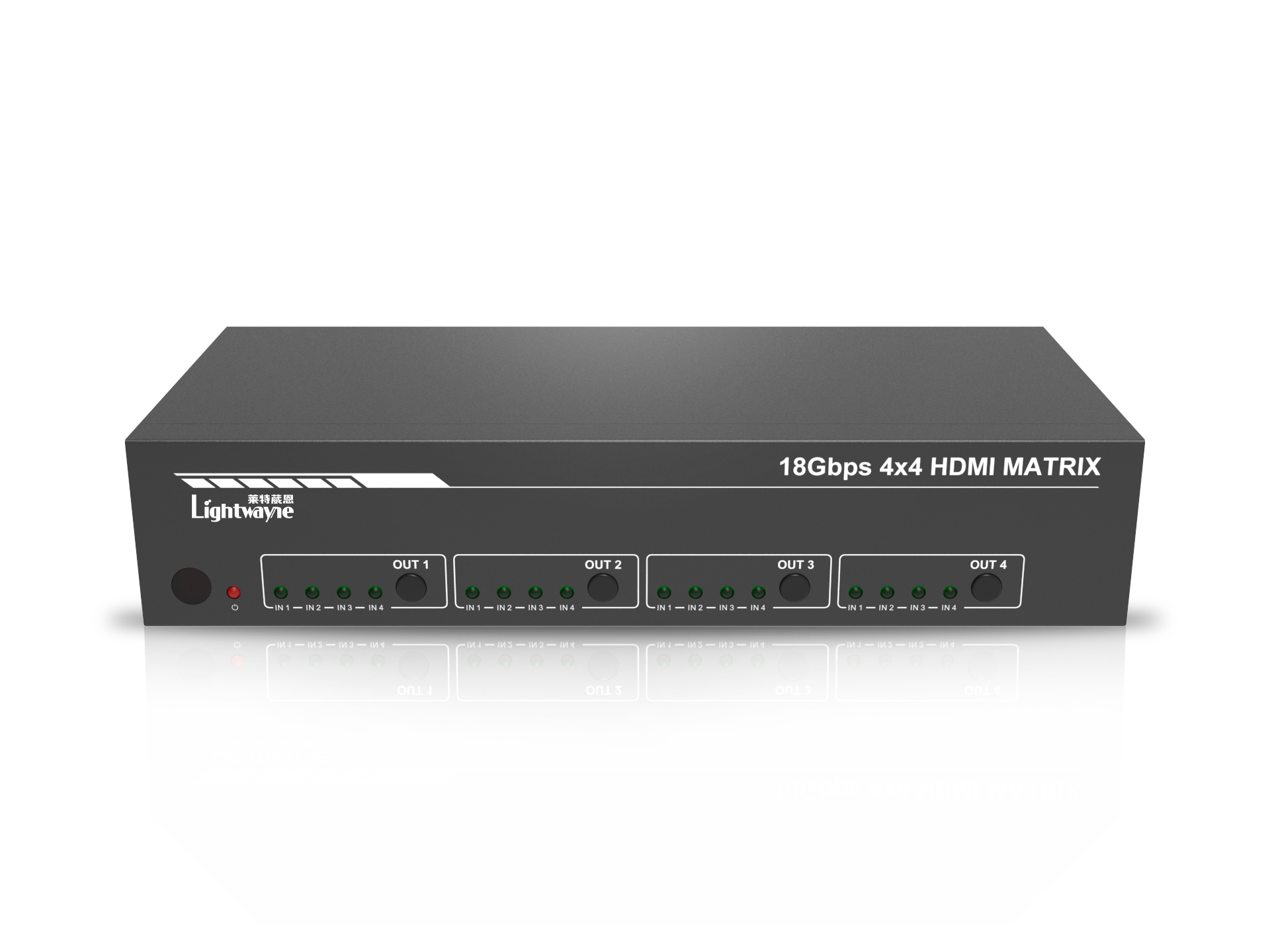

HDMI 4×4矩阵

型号:MX-H20-44A

4K60 4×4 HDMI矩阵可以同时切换4路HDMI信号源到4路HDMI显示设备。

视频分辨率最高支持到4K60 4:4:4,所有输出端口都支持独立的视频缩放功能(4K→1080P)以及模拟L/R和同轴音频剥离功能。ARC功能可将显示设备的音频回传到同轴端口输出。

矩阵支持EDID管理,可通过前面板按键、IR遥控器、RS-232、TCP/IP或Web GUI控制。


功能特性

● 4路HDMl输入,4路HDMI输出

● 符合HDMI 2.0b,HDCP 2.2/1.4和DVI 1.0规范

● 视频分辨率高达4K60 4:4:4

● 支持快速切换功能

● 支持视频缩放功能(4K→2K)

● 智能EDID管理

● 音频支持LPCM 7.1CH,Dolby TrueHD,DTS-HD Master Audio

● 支持模拟音频和同轴音频解嵌功能

● 同轴输出端口支持ARC功能

● 支持TCP/P、RS-232、Web GUI、前面板按键和遥控器控制


技术规格

参数规格

HDMI兼容

HDMI 2.0

HDCP兼容

HDCP 2.2  HDCP 1.4

视频带宽

18 Gbps

视频分辨率

4K2K 50/60Hz 4:4:4

4K2K 50/60Hz 4:2:0

4K2K 30Hz 4:4:4

1080p, 1080i, 720p, 720i, 480p, 480i

所有HDMI 3D电视格式

支持所有PC分辨率,包括1920   x 1200

3D

支持

缩放功能

4K→1080p

颜色空间

RGB, YCbCr4:4:4, YCbCr4:2:2, YCbCr 4:2:0

颜色深度

8-bit, 10-bit, 12-bit

[1080P, 4K30Hz,4K60Hz (YCbCr 4:2:0)]

8-bit [4K60Hz (YCbCr4:4:4)]

HDR

支持HDR10, HDR10+, Dolby Vision, HLG

HDMI音频格式

PCM2.0/5.1/7.1CH,

Dolby Digital/Plus/EX, DolbyTrue HD,

DTS, DTS-EX, DTS-96/24,DSD

DTS High Res, DTS-HD Master Audio,

HDR格式

HDR10, HDR10+, Dolby Vision, HLG

同轴音频格式

PCM2.0CH, Dolby Digital / Plus, DTS 2.0/5.1

L/R 音频格式

PCM2.0CH

静电保护

人体模型:±8kV (空气放电), ±4kV (接触放电)

连接

输入口

4×HDMI IN [Type A, 19-pin母口]

输出口

4×HDMI OUT

4×L/R audio out

4×COAX audio out

控制端口

HDR10, HDR10+, Dolby Vision, HLG

机身

外壳

金属外壳

颜色

黑色

尺寸

220mm[长]×105mm[宽]×44mm[高]

重量

792g

供电电源

输入:AC 100~240V 50/60Hz

输出:DC 12V/2.5A

电源功耗

10W (最大值),1.56W (待机)

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

分辨率/线长

4K60-米   4K30-米   1080P60-米

HDMI IN/OUT

 5米       10米       15米

建议使用高级高速HDMI线。


接线图
