HDMI固化矩阵

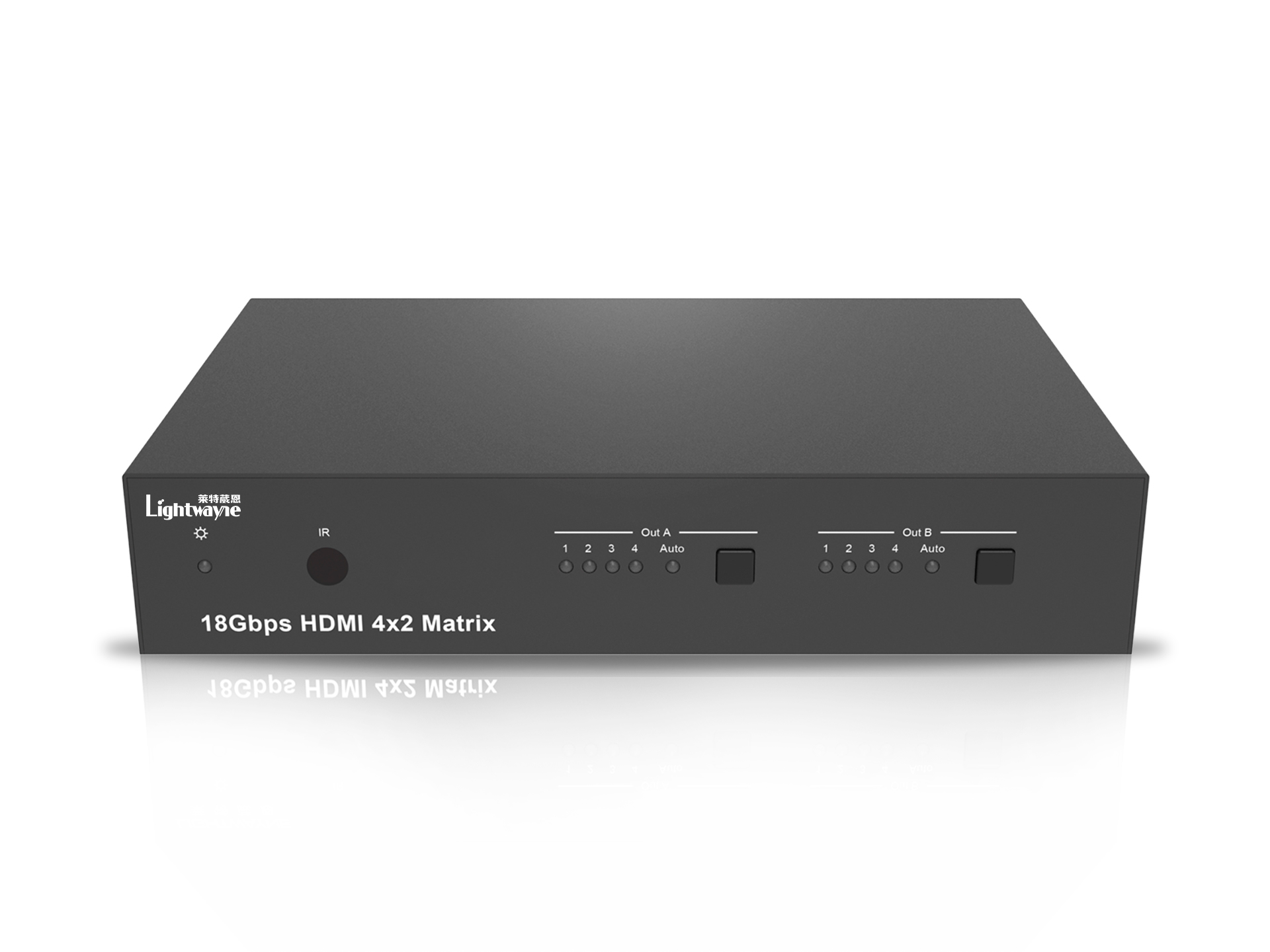

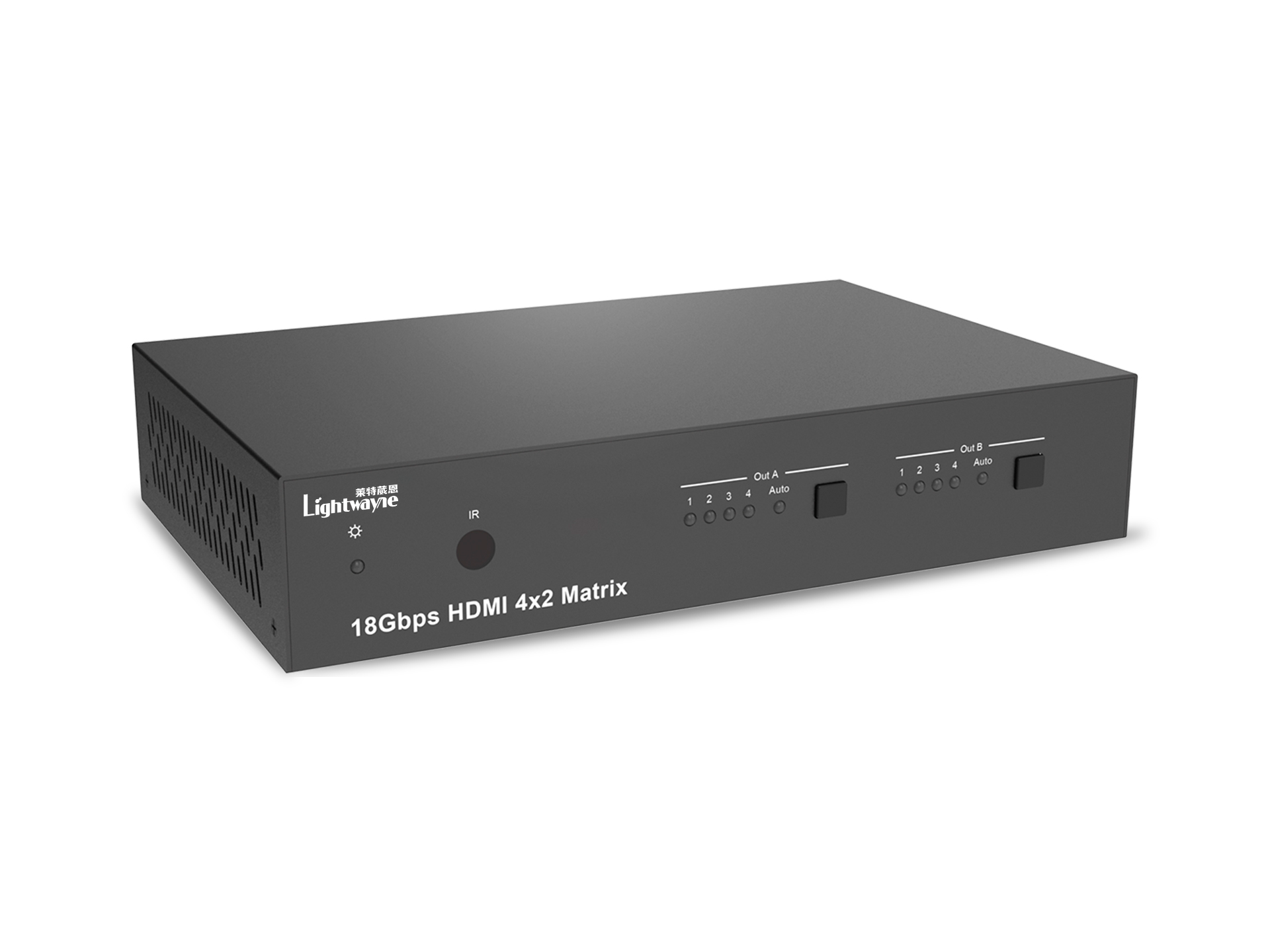

HDMI 4×2矩阵

型号:MX-H20-42AI

4K60 4×2 HDMI矩阵能够切换任意4个HDMI信号源给2个HDMI显示设备输出,支持分辨率高达4K604:4:4。

矩阵可剥离HDMI信号源设备的音频给光纤和模拟L/R输出。支持4K→1080P缩放功能(如果源设备是4K,电视只 支持1080P,4K分辨率经过本设备可降低到1080P给电视输出)。产品支持ARC功能,支持18Gbps带宽和其它HDMI 标准。

产品支持前面板按键、IR遥控器、RS-232或LAN控制。


功能特性

● 4路HDMI输入,2路HDMI输出;

● 符合HDMI 2.0、HDCP 1.4/HDCP 2.2、DVI 1.0规范;

● 支持分辨率最高可达4K@60Hz 4:4:4;

● 视频带宽18Gbps;

● 输入信号支持自动和手动切换;

● 输出端口支持从4K到1080p的独立视频自动缩放功能;

● 1路RJ45网络接口,支持网络控制;

● 3路凤凰端子RS-232接口,支持RS-232串口命令控制;

● 1路3.5mm插孔红外输入接口,2路3.5mm插孔红外输出接口,支持红外控制;

● 2路凤凰端子模拟音频输出接口,2路光纤数字音频输出接口,支持模拟/数字音频解嵌;

● 音频支持LPCM 7.1CH, Dolby TrueHD, DTS-HD Master Audio;

● 光纤数字音频接口支持ARC(音频回传)功能;

● 智能EDID管理;

● 支持通过RS-232/IR/CEC对显示设备开关自动控制;

● 支持TCP/IP、RS-232、Web GUI、按键和遥控控制。

技术规格

参数规格

HDMI 兼容

HDMI 2.0

HDCP 兼容

HDCP 2.2和HDCP 1.4

视频带宽

18 Gbps

视频分辨率

4K@50/60Hz 4:4:4

4K@50/60Hz 4:2:0

4K@30Hz 4:4:4

1080p, 1080i, 720p, 720i, 480p, 480i

所有HDMI 3D电视格式

支持所有PC分辨率包括 1920×1200

3D

支持

缩放功能

4K→1080p

颜色空间

RGB, YCbCr4:4:4, YCbCr4:2:2, YCbCr 4:2:0

颜色深度

8-bit, 10-bit, 12-bit

[1080P, 4K30Hz, 4K60Hz (YCbCr 4:2:0)]

8-bit [4K60Hz (YCbCr4:4:4)]

HDMI音频格式

PCM2.0/5.1/7.1CH,

Dolby Digital/Plus/EX, Dolby True HD,

DTS, DTS-EX,DTS-96/24,

DTS High Res, DTS-HD Master Audio

HDR格式

HDR10, HDR10+, Dolby Vision, HLG

L/R音频格式

PCM2.0CH

光纤音频格式

PCM2.0, Dolby Digital / Plus, DTS

音频频率

20Hz to 20kHz, ±3dB

RS232控制

115200,无奇偶校验,8位数据位,1位停止位,无握手

静电保护

人体模型:±8kV (空气放电), ±4kV (接触放电)

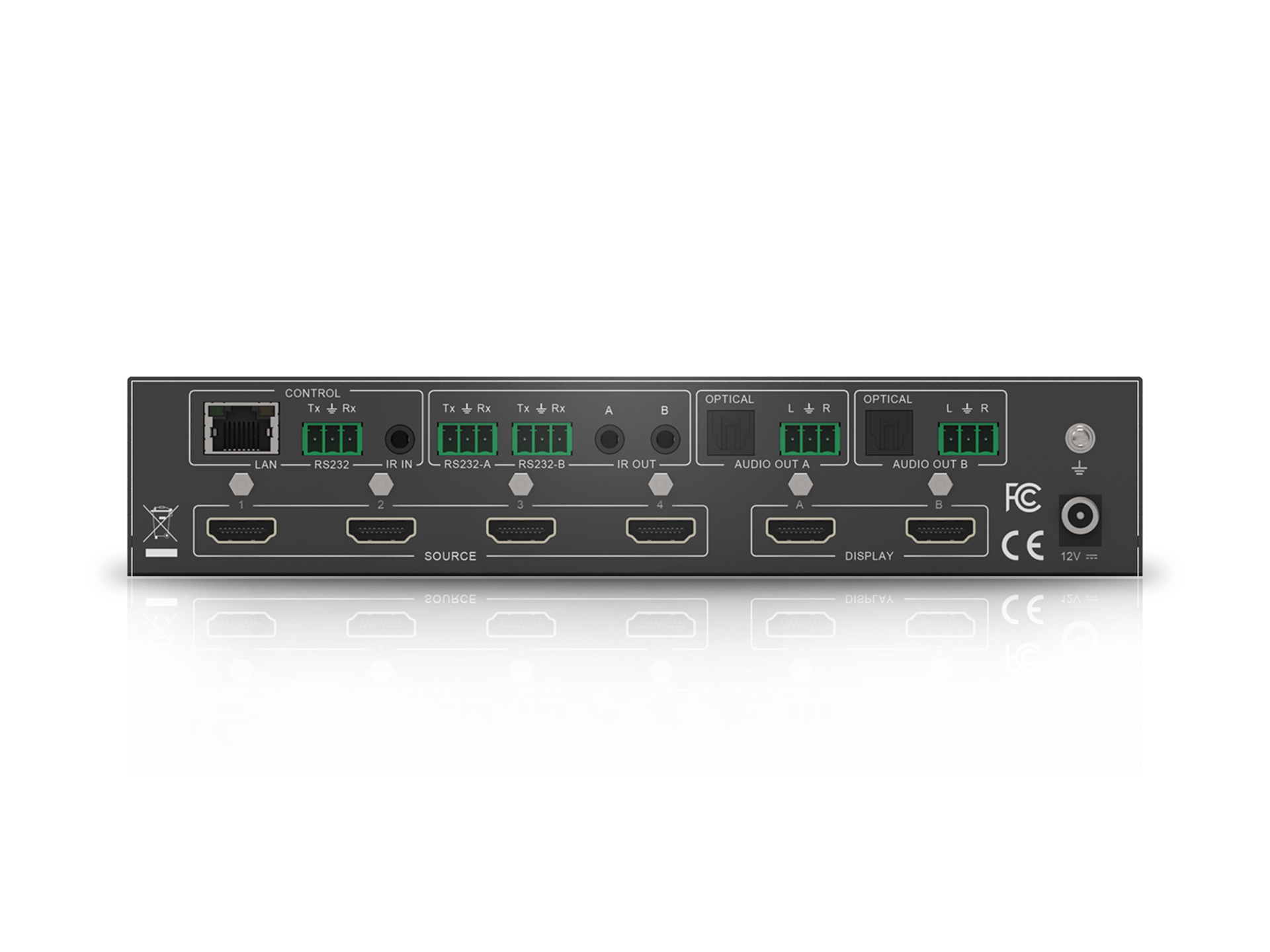

连接

输入口

4×HDMI IN [Type A 19-pin母口]

输出口

2×HDMI OUT,2×L/R AUDIO OUT]

2×OPTICAL AUDIO OUT

2×RS232-A/B,2×IR OUT

控制端口

1×LAN,1×RS232,1×IR IN

机身

外壳

金属外壳

颜色

黑色

尺寸

218mm[长]×140mm[宽]×43mm[高]

重量

1050g

供电电源

输入:AC 100~240V 50/60Hz

输出:DC 12V/1A

电源功耗

4.3瓦(最大值)

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90RH (无凝结)

分辨率/线长

4K60-米  4K30-米  1080P60-米

HDMI IN/OUT

5米      10米      15米

建议使用高级高速HDMI线。


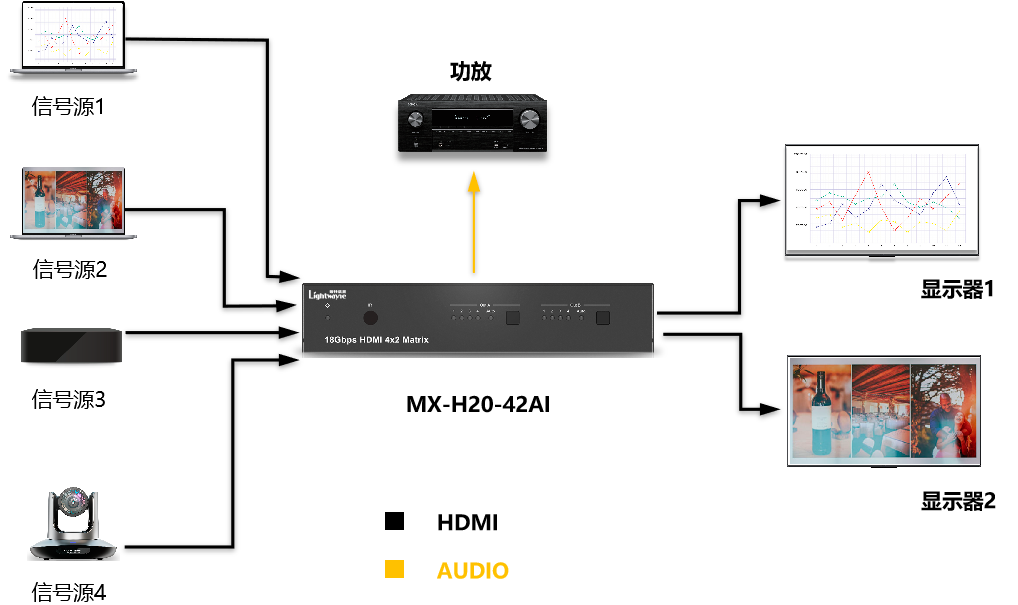

接线图
