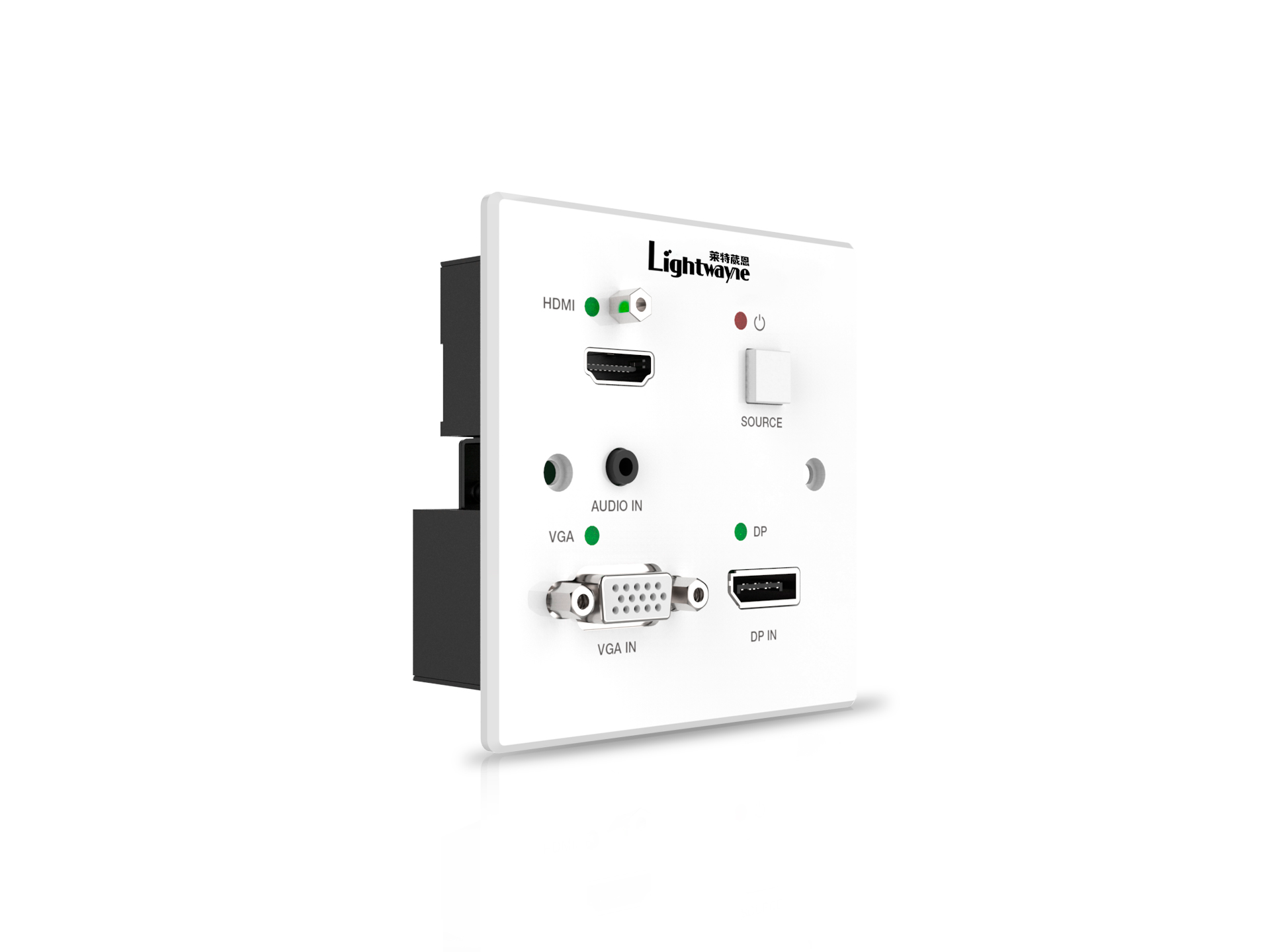

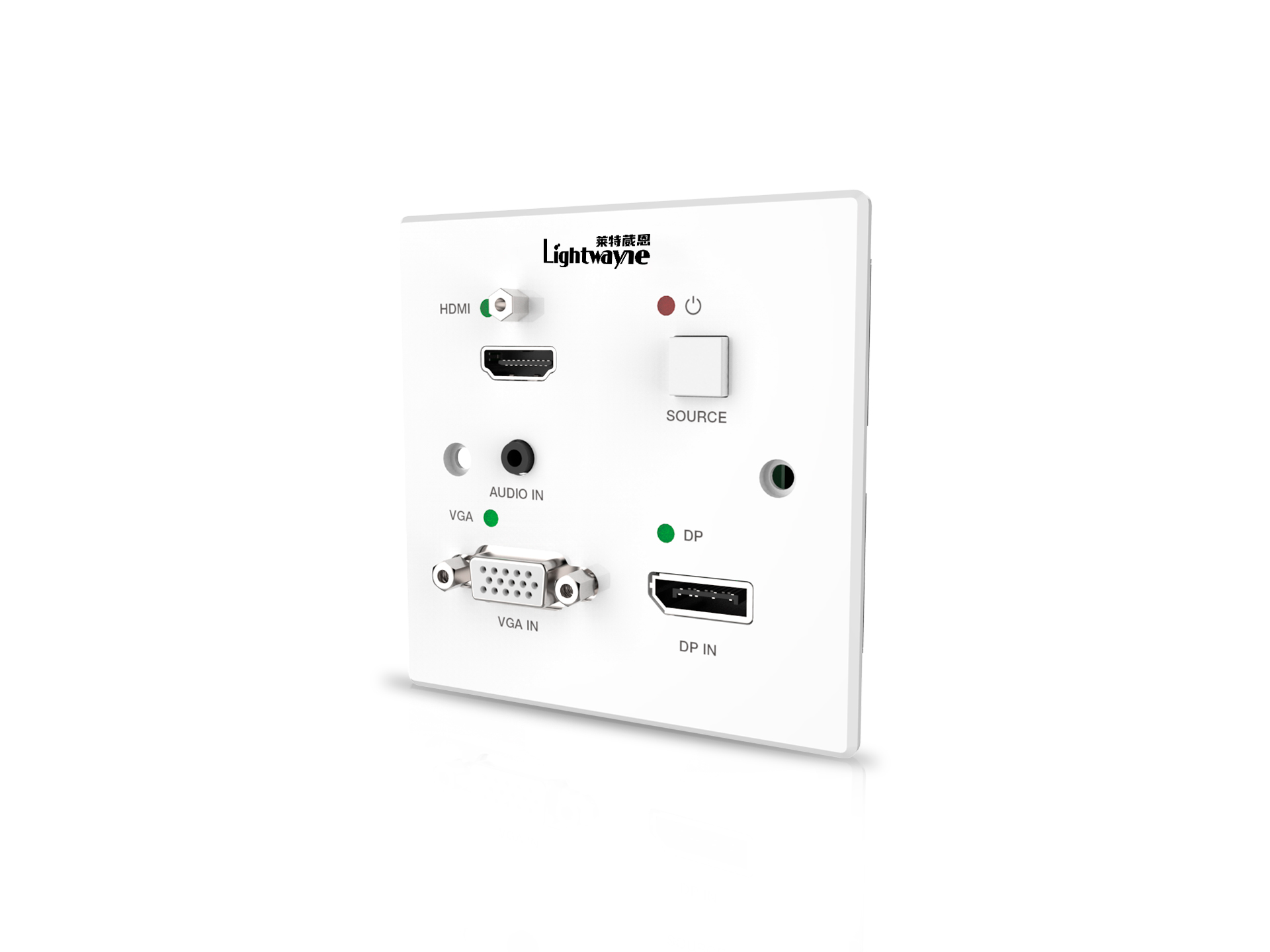

HDBaseT墙面发射器

型号：HT-HDV-TX70-WP

4K30 HDBaseT墙面支持3路(HDMI/DPNGA)输入和1路HDBaseT输出。支持标准尺寸的86毫米×86毫米墙盒安装。通过单根CAT6/6A网线可以将1080P60信号传输长达 70米，将4K30 4:4:4信号传输长达40米。

HDMI/DP输入支持视频分辨率高达4K@30Hz,VGA输入支持视频分辨率高达1920×1200@60Hz。支持手动和自动两种切换模式，以及24V PoC功能，支持双向RS-232信号传输。

功能特性

● HDBaseT墙面发射面板，标准86mm×86mm墙面底盒安装；

● 支持多路信号源输入；

● 1路HDMI、1路VGA、1路DP输入接口；

● 面板带信号源指示灯；

● 符合HDMI 1.4，HDCP 1.4、DP 1.2规范；

● HDMI/DP支持视频分辨率最高可达4K@30Hz；

● VGA支持视频分辨率最高可达1920x1200@60Hz；

● 视频带宽10.2Gbps；

● 1路RJ45网络接口，支持HDBaseT信号输出；

● 单根网线，HDBaseT传输1080P视频到接收器距离可达70米，传输4K视频到接收器距离可达40米;

● 1路凤凰端子RS-232接口，支持RS-232信号传输；

● 1路3.5mm插孔模拟音频输入接口，支持模拟音频加嵌；

● 音频支持LPCM，Dolby TrueHD，DTS-HD Master Audio；

● 输入信号支持自动和手动切换；

● DC或POC供电。

技术规格

参数规格
HDMI兼容	HDMI 1.4
HDCP兼容	HDCP 1.4
H/D视频带宽	10.2Gbps
H/D视频分辨率	高达4K2K@30Hz 4:4:4
VGA视频分辨率	高达1920×1200@60Hz
颜色空间	RGB,YCbCr 4:4:4,YCbCr 4:2:2
颜色深度	8-bit (4K2K@30Hz)
HDMI/DP音频格式	LPCM2/5.1/7.1CH, Dolby Digital/Plus/EX,Dolby True HD, DTS, DTS-EX,DTS-96/24,DSD DTS High Res,DTS-HD Master Audio
VGA音频格式	LPCM2.0 / 48KHz
静电保护	±8kV (空气放电) ±4kV (接触放电)
连接
输入端口	1×HDMI Type A [19-pin母口] 1×VGA [15-pin母口] 1×DP [标准尺寸母口] 1×AUDIO IN [3.5mm Stereo Mini-jack]

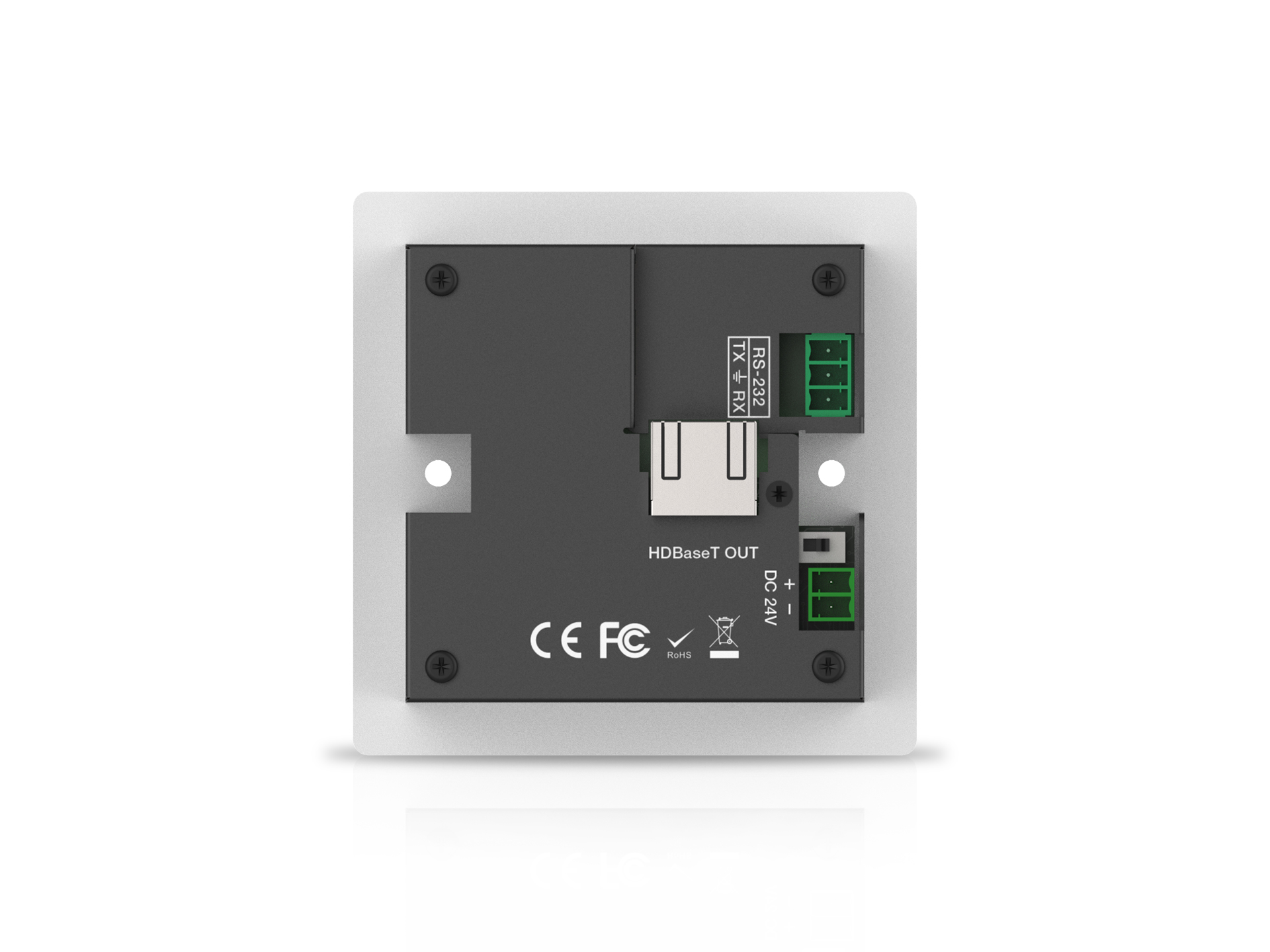

输出端口	1×HDBaseT Out [RJ45]
控制端口	1×RS-232 [凤凰端子]
机身
外壳	铝壳 — 前面板；铁壳 — 后面板
颜色	白色 — 前面板；黑色 — 后面板
尺寸	86mm[长]×86mm[宽]×41mm[高]
重量	205g
电源供电	DC 24V/1A或者POC供电
电源功耗	5W (最大值)
操作温度	0°C~40°C/32°F~104°F
储存温度	-20°C~60°C/-4°F~140°F
相对湿度	20~90% RH(无凝结)

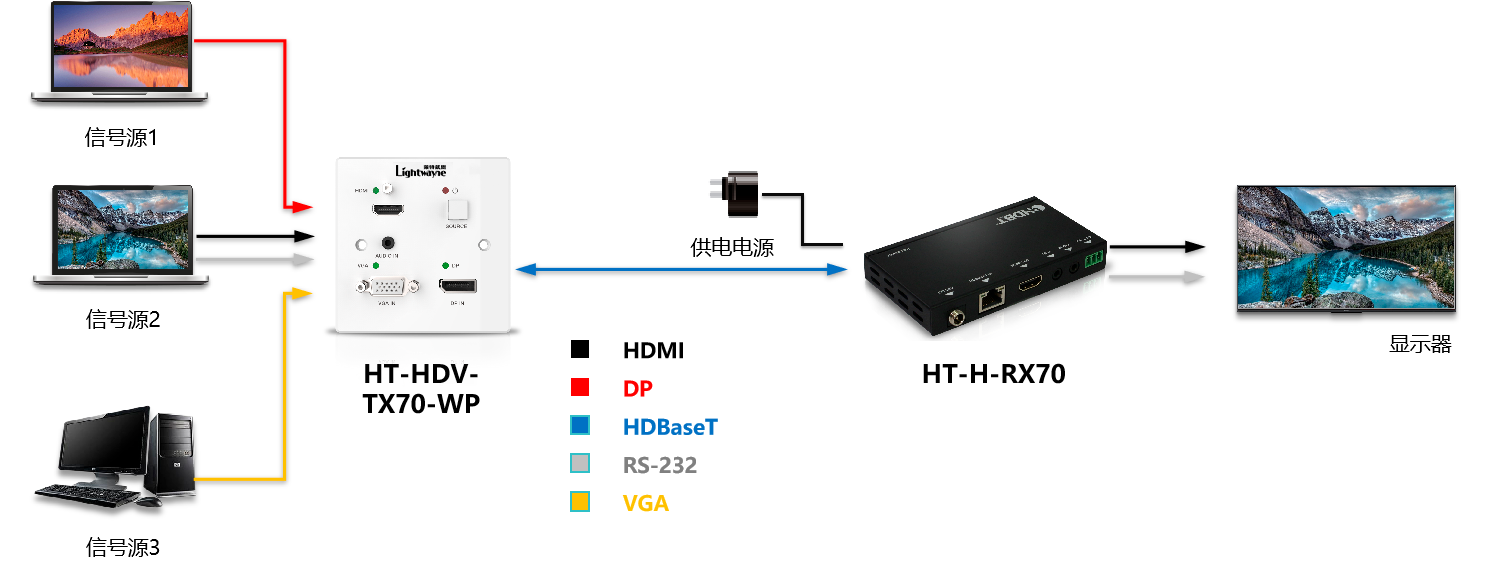

接线图

HDBaseT墙面发射器
