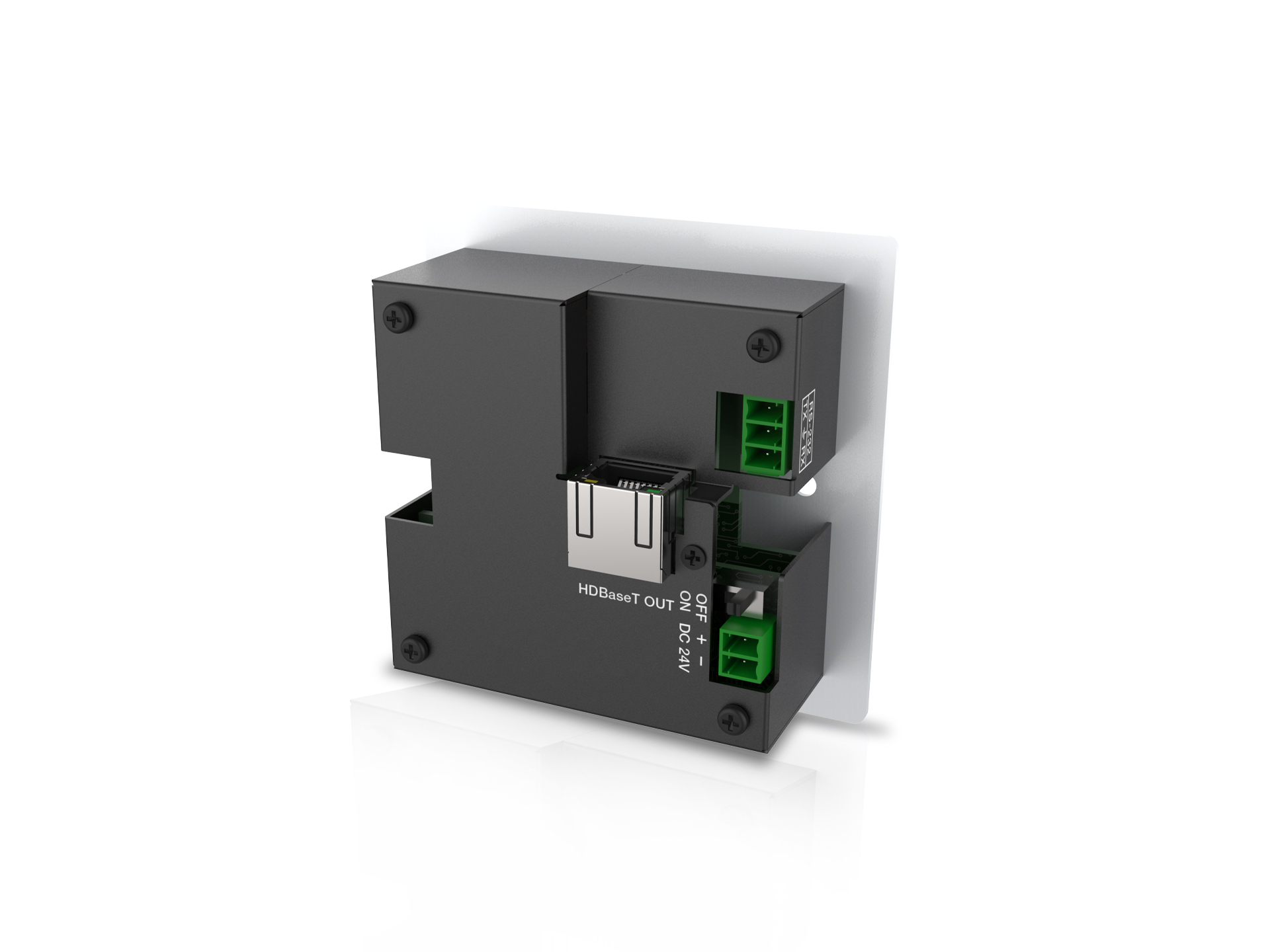

HDBaseT墙面发射器

型号：HT-H20-TX70-WP

4K60 HDMI墙面发射器支持1路HDMI输入和1路模拟音频输入，支持标准的86毫米×86毫米墙盒安装。通过单根CAT6/6A网线可以将1080P信号传输长达70米，将4K信号传输长达40米。

视频分辨率最高支持4K60 4:4:4，支持音频嵌入。支持双向红外和RS-232 信号控制、EDID管理，以及24V PoC 功能。提供70米网线延长，可直接与HDBT投影机相连（支持PoC功能开关）。

功能特性

● HDBaseT墙面发射面板，标准86mm×86mm墙面底盒安装；

● 1路HDMI输入接口；

● 面板带信号源指示灯；

● 符合HDMI 2.0b，HDCP 2.2规范；

● 支持视频分辨率最高可达4K@60Hz 4:4:4；

● 视频带宽18Gbps；

● 1路RJ45网络接口，支持HDBaseT信号输出；

● 单根网线，HDBaseT传输1080P视频到接收器距离可达70米，传输4K视频到接收器距离可达40米;

● 1路凤凰端子RS-232接口，支持RS-232信号传输；

● 1路3.5mm插孔红外输入接口，1路3.5mm插孔红外输出接口，支持红外信号透传；

● 1路3.5mm插孔模拟音频输入接口，支持模拟音频加嵌；

● 支持开关选择音频；

● 支持EDID拨码管理；

● DC或POC供电。

技术规格

参数规格
HDMI兼容	HDMI 2.0b
HDCP兼容	HDCP 2.2
H/D视频带宽	18Gbps
H/D视频分辨率	高达4K2K@60Hz 4:4:4
视频压缩标准	HDBT
颜色空间	RGB, YCbCr 4:4:4 / 4:2:2, YCbCr 4:2:0
颜色深度	8/10/12bit
HDR	HDR, HDR10, HDR10+, Dolby Vision, HLG
红外电平	5Vp-p
红外频率	宽频20K-60KHz
音频格式	HDMI: LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX， DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD 模拟：PCM 2.0
传输距离	1080P -- 70米, 4K -- 40米 (CAT6/6a)
静电保护	人体模式：±8kV (空气放电) , ±4kV (接触放电)
连接
输入端口	1 x HDMI IN [Type A, 19-pin母口] 1 x AUDIO IN [3.5mm立体声迷你接口]
输出端口	1 x HDBaseT OUT [RJ45]
控制端口	1 x RS-232 [凤凰端子] 1 x IR IN [3.5mm立体声迷你接口] 1 x IR OUT [3.5mm立体声迷你接口] 1 x SERVICE [Micro-USB接口]
机身
外壳	铝壳 — 前面板；铁壳 — 后面板
颜色	白色 — 前面板；黑色 — 后面板
尺寸	86mm[长]×86mm[宽]×38mm[高]
重量	185g
电源供电	输入：AC100 - 240V 50/60Hz 输出：DC 24V/1A
电源功耗	9W (POC)
操作温度	0°C~40°C/32°F~104°F
储存温度	-20°C~60°C/-4°F~140°F
相对湿度	20~90% RH(无凝结)

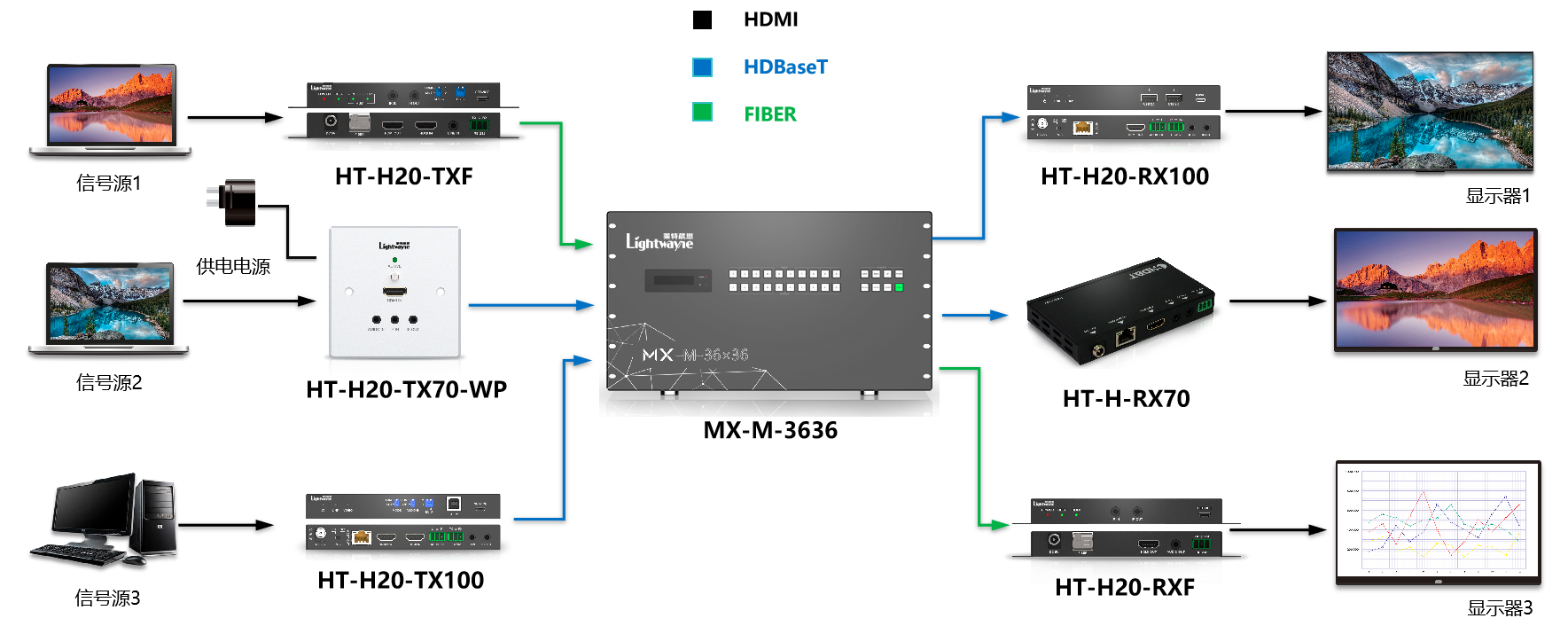

接线图

HDBaseT墙面发射器
