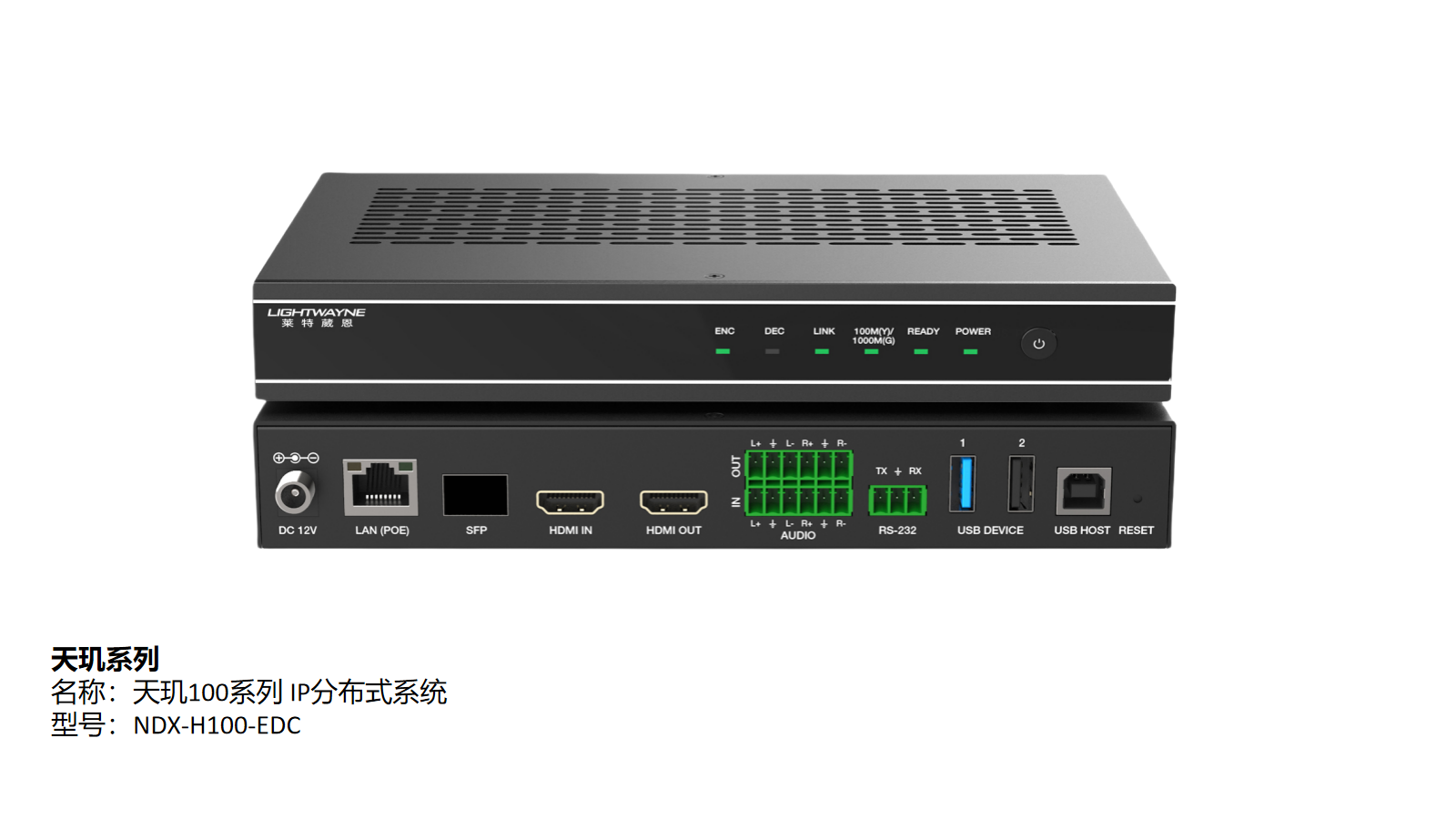

编解码一体机

NDX-H100-EDC

亮点概述

天玑100系列4K60 H.265编解码一体机支持光、电热备，支持一路千兆电口和一路千兆光口。通过标准1G铜缆或光纤网络交换机提供高质量和低延迟的音视频信号扩展，网线传输距离长达100米。

灵活的收发器设计，便于现场安装。系统基于Linux进行软件开发，提供灵活的控制方式。是利用音视频处理、网络、可视化、集中控制和全网络分布式等技术打造的数字音视频管理解决方案。

功能和特性

● 基于H.265协议

● 符合HDMI 2.0b和HDCP2.2规范

● 视频分辨率高达4K60 4:4:4

● 编解码一体

● 光电一体，光口、电口自动侦测

● 编码器支持HDMI本地环出

● 支持超低延时运行模式

● 支持无缝切换，视频墙，多画面功能

● 支持音频加嵌/解嵌

● 音频支持LPCM 2.0CH 48kHz

● 内置H.264辅流，用于便携设备的实时画面预览

● 支持RS-232、TCP/IP和Web GUI控制

● 支持POE

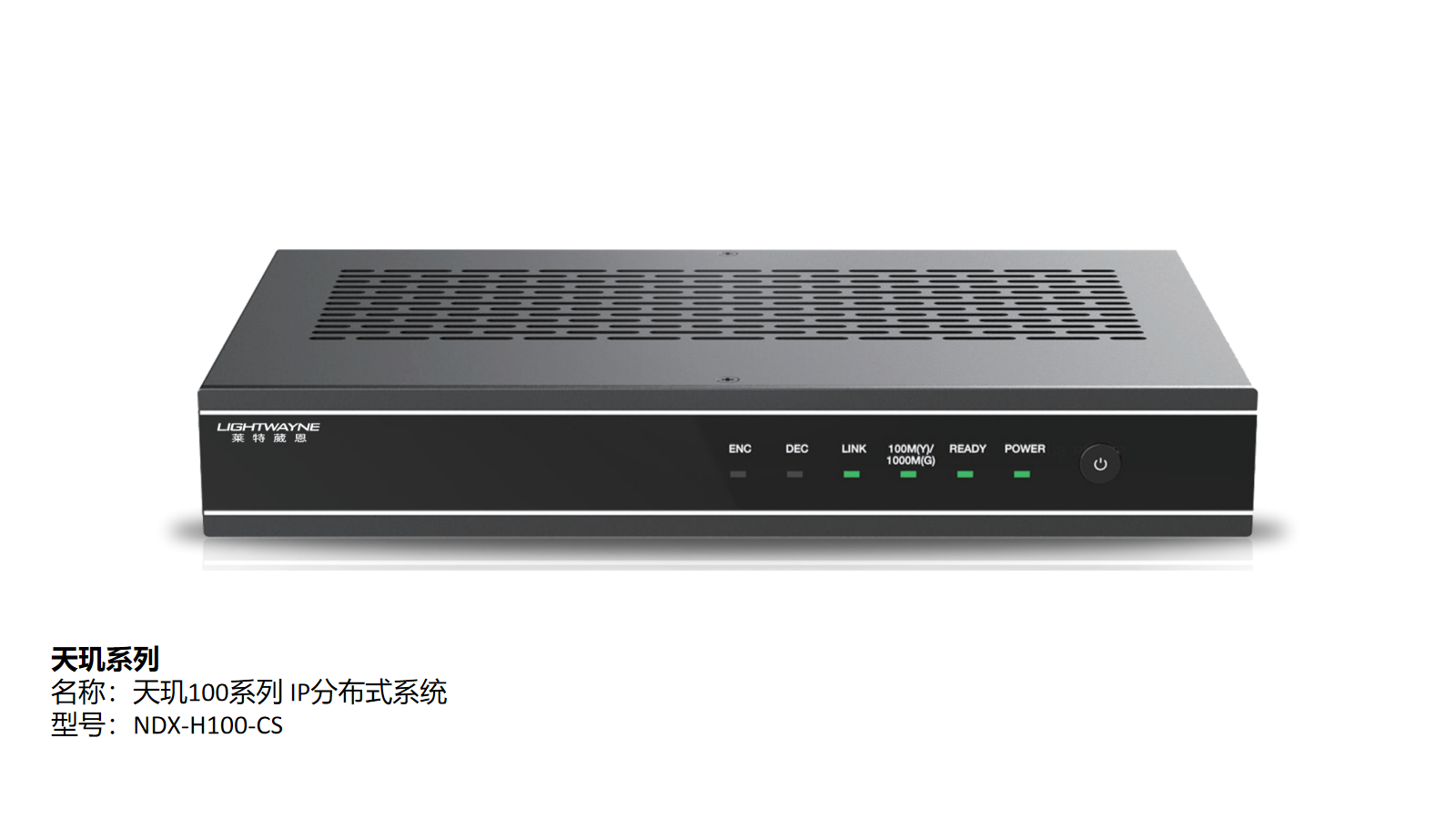

控制服务器

NDX-H100-CS

亮点概述

天玑100系列H.264/H.265 IP 控制服务器优势显著：具备光、网热备，千兆电口和光口。通过标准网络交换机管理编解码器，实现开窗漫游、KVM 远程管理等功能。基于 Linux 软件开发，控制灵活。融合多种技术，构建集音视频管理、矩阵切换、拼接融合等为一体的综合解决方案，能快速为用户建立高性能、可靠、易用的可视化应用平台，满足多种复杂场景需求，带来优质体验。

功能和特性

● 支持分布式系统的视频、音频、RS-232、KVM控制和管理

● 支持开窗漫游功能

● 支持KVM远程坐席管理

● 支持滚动字幕、字符叠加、OLED条屏功能

● 支持用户权限分级管理

● 支持POE功能

● 全面可视交互方式，信号源、大屏状态、场景预览、环境控制可视化

系统特点

· 超低的延迟和超高画质

系统的视频传输延时小于50ms，这意味着几乎可以实现即时的视频交互，不会因为延迟而导致影响体验，切换画面时无黑屏，当切换发言人或展示不同的内容时，不会出现令人不适的黑屏瞬间，保证会议的流程性和连贯性，在多媒体演示中，也能够让观众始终保持注意力。

支持4K60 4:4:4视频传输，系统能够提供极为清晰、流畅和色彩逼真的视频画面。

· 强大的网络接口与热备支持

天玑100系列 H.264/H.265 IP分布式系统具备光、网热备功能，配备一路千兆电口和一路千兆光口，确保网络连接的稳定性和可靠性。在网络出现故障时，热备功能可迅速切换，保证数据传输不中断，如同在高速公路上设置了备用通道，保障交通顺畅。

· 灵活的管理与控制方式

通过标准 1G 铜缆或光纤网络交换机管理和控制编解码器，可以实现多种高级功能，如任意开窗漫游、KVM 坐席远程管理。这使得用户在操作上拥有极大的灵活性和便利性，比如远程办公时能轻松掌控多个屏幕的显示内容。

· 基于 Linux 的软件开发与综合解决方案

系统基于 Linux 进行软件开发，提供了灵活的控制方式。它融合了多种先进技术，打造出数字音视频处理管理的全面解决方案，集多种功能于一体。以分布式互联互通为基础，为用户构建综合可视化信息平台，打造了一个功能强大的信息指挥中心。

· 高性能与可靠的应用平台

能够快速为用户建立高性能、可靠、易用的可视化应用平台。无论是处理复杂的音视频数据，还是实现多种功能的协同工作，都能稳定高效运行，为用户带来优质的使用体验。在大型指挥或监控场景中，始终保持清晰流畅的画面和稳定的控制。

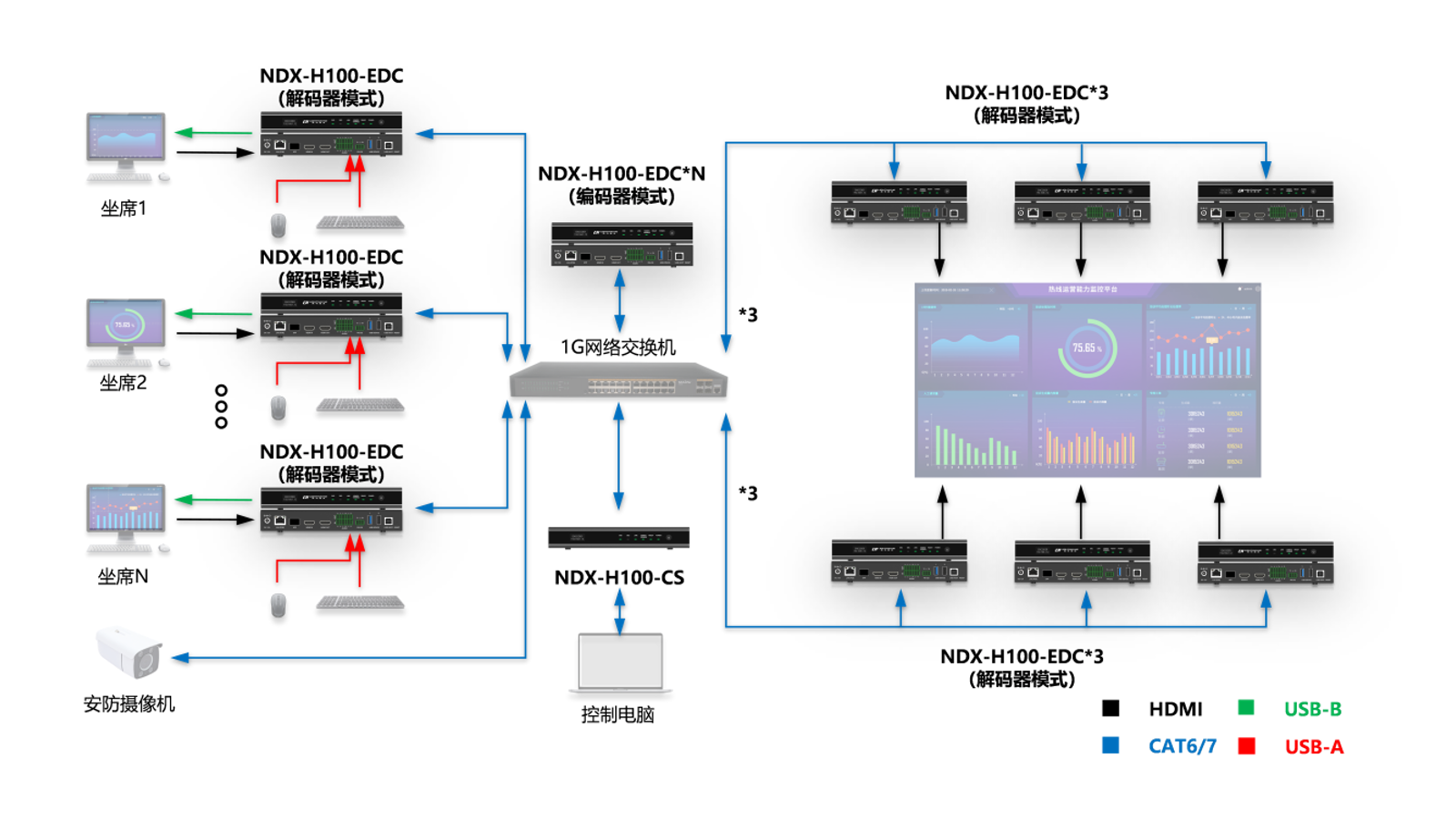

接线图
