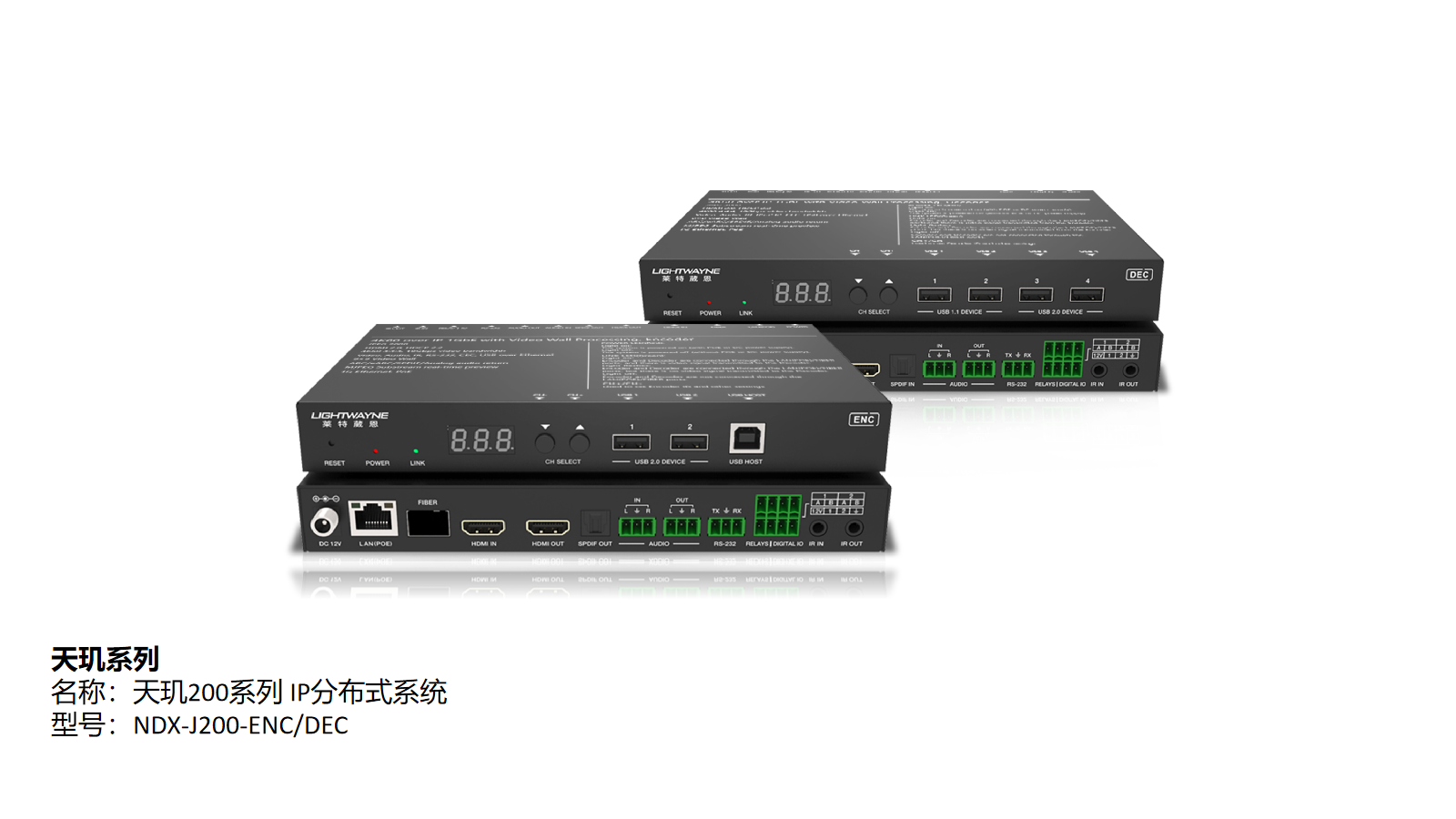

编/解码器

NDX-J200-ENC/DEC

天玑200系列分布式音视频编解码器基于JPEG2000技术， 集光口和电口为一体。编码器输入视频分辨率高达4K60 4:4:4,支持音频剥离和嵌入。解码器输出视频分辨率高达4K60 4:4:4,支持音频剥离。

产品支持ARC/eARC/SPDIF模拟音频回传功能，且支持USB 2.0/KVM/摄像头、1G以太网、双向RS-232、双向红外和POE功能。客户模式支持RS-232、红外和CEC控制。内置两路继电器端口和两路I/O端口进行接触控制。

内置MJPEG子流，支持API命令以实现灵活配置，适用于第三方控制应用程序预览视频内容。系统提供灵活的控制方式，可以基于千兆以太网交换机智能组网。

亮点介绍

更清晰：超高清4K60 4:4:4分辨率

更迅速：17~34ms延迟

更可靠：光电一体，自动侦测，互为备份；

更多功能：支持矩阵、视频墙和音频回传功能，支持继电器控制和I/O端口控制；

更方便：可通过面板按键、RS-232, TCP/IP和Web GUI多种方式控制；

可视化：内置MJPEG子流用于实时画面预览；

更强大：支持双向IR、双向RS-232、USB信号网络透传。

功能特性

● 符合HDMI 2.0b和HDCP 2.2规范，兼容DVI

● 视频分辨率高达4K60 4:4:4

● 通过单根网线信号传输可达100米

● 光电一体设计，编码器带HDMI本地环出

● 可通过前面板按键配置通道

● 通过以太网传输视音频、IR、RS-232、CEC和USB

● 支持继电器控制和I/O端口控制信号

● 支持音频加嵌/解嵌

● 支持ARC/eARC/SPDIF/模拟音频回传功能

● 支持单播和组播，点对点信号延长、视频矩阵和视频墙功能

● 内置MJPEG子流用于实时画面预览

● 高级EDID管理

● 支持前面板按键、IR、RS-232、TCP/IP和Web GUI控制

● 支持POE

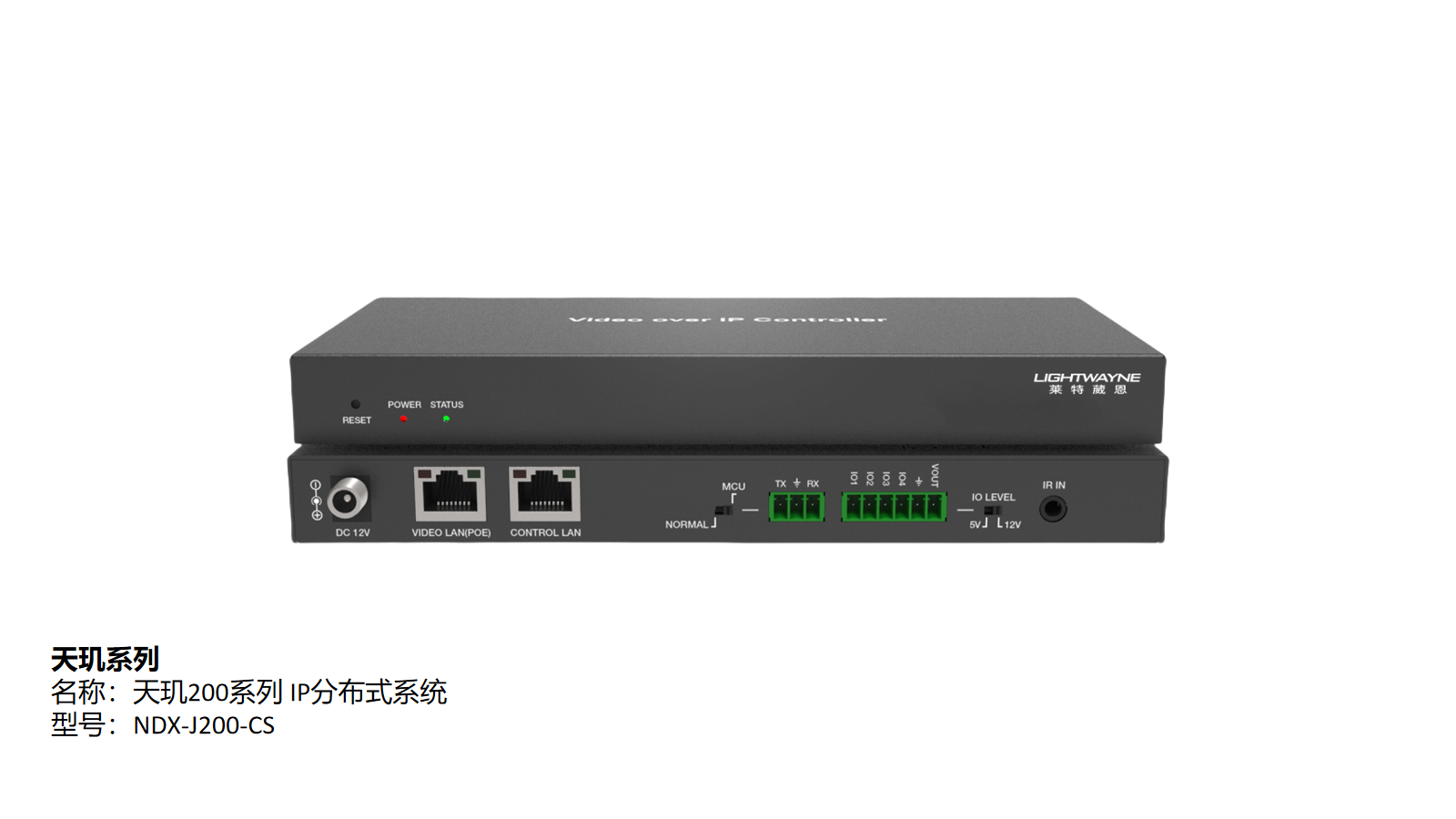

控制服务器

NDX-J200-CS

亮点介绍

用于分布式系统的视音频、RS-232、IR、KVM控制和管理。

双100M网口，可隔离控制和组播网络，兼容HTTPS、SSH网络安全协议；

支持LAN/RS-232接口控制，自带4路GPIO控制端口，更好地兼容第三方中控；

内置支持拖拽操作的Web GUI控制界面，支持画面预览、

功能特性

● 双100M网口，隔离控制和组播网络

● 支持LAN/RS-232接口控制，兼容第三方中控

● 支持IR信号接收

● 4路数字IO控制端口

● 兼容HTTPS、SSH安全协议

● 内置Web GUI控制界面，支持拖拽操作

● 支持画面预览

● 支持分布式系统的视音频、RS-232、IR、KVM控制和管理

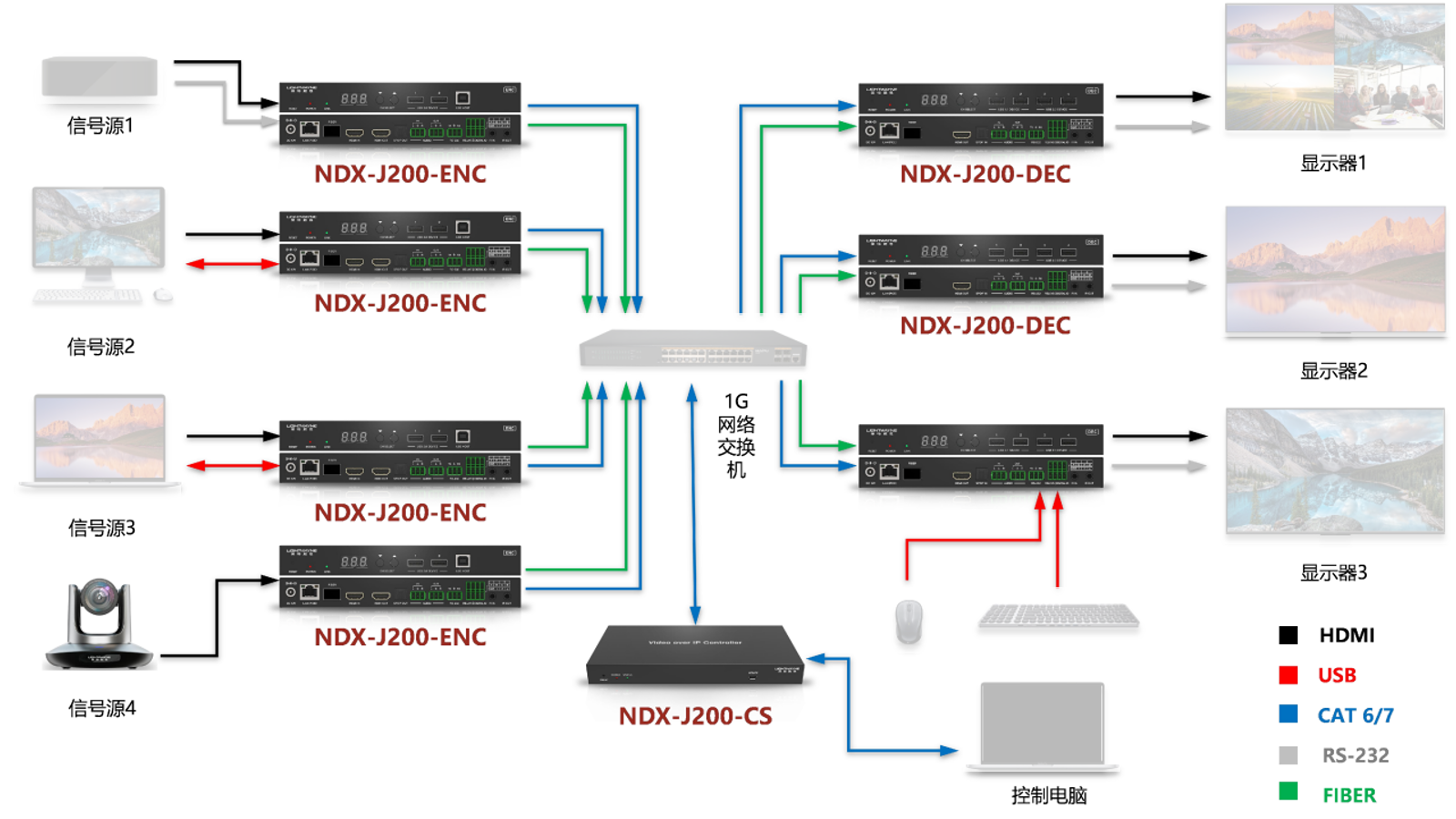

接线图
